精密激光打孔机微孔工作流程详解

精密激光打孔机微孔工作流程详解图

精密激光打孔技术凭借其非接触、高精度、高效率和优异的微孔加工能力，已成为现代制造业（如航空航天、医疗器械、电子封装、喷油嘴制造等）不可或缺的核心工艺。其微孔加工流程高度系统化且精密可控，主要包含以下关键步骤：

1. 工件准备与装夹 (Workpiece Preparation & Fixturing)

输入： 待加工材料（金属、陶瓷、聚合物等）、专用夹具。

过程： 材料表面需进行清洁（去除油污、氧化层），确保良好的激光吸收率和加工一致性。工件被精确固定在具有高刚性和稳定性的专用夹具或精密运动平台上，保证加工过程中的位置精度和重复定位精度。

输出： 清洁、稳固装夹的工件。

2. CAD/CAM编程与参数设定 (CAD/CAM Programming & Parameter Setting)

输入： 微孔设计图纸（孔径、孔深、孔型、阵列分布、锥度要求等）、材料特性数据。

过程： 工程师使用专业软件导入设计数据，生成精确的加工路径（打孔位置、顺序、轨迹）。根据材料属性（吸收率、熔点、热导率）、孔深孔径要求及质量目标（重铸层、热影响区控制），精细设定激光参数：波长（如紫外、绿光、红外）、脉冲能量（毫焦级至焦耳级）、脉冲宽度（纳秒、皮秒、飞秒）、重复频率（Hz至kHz）、峰值功率、离焦量、辅助气体（类型、压力、方向）。这是保证微孔质量的核心环节。

输出： 优化的激光加工程序（G代码等）和工艺参数集。

3. 视觉定位与对焦 (Vision Alignment & Focusing)

输入： 装夹好的工件、加工程序坐标参考点。

过程： 集成的高分辨率CCD视觉系统自动识别工件上的基准标记或特征，精确测量其与程序设定坐标系的偏差，并通过运动平台进行位置补偿（自动对位）。激光同轴聚焦系统（如自动对焦探头）实时测量工件表面位置，驱动Z轴运动使激光焦点精准定位在材料表面或预定深度。此步骤确保“指哪打哪”。

输出： 完成精确位置补偿和焦点定位的工件。

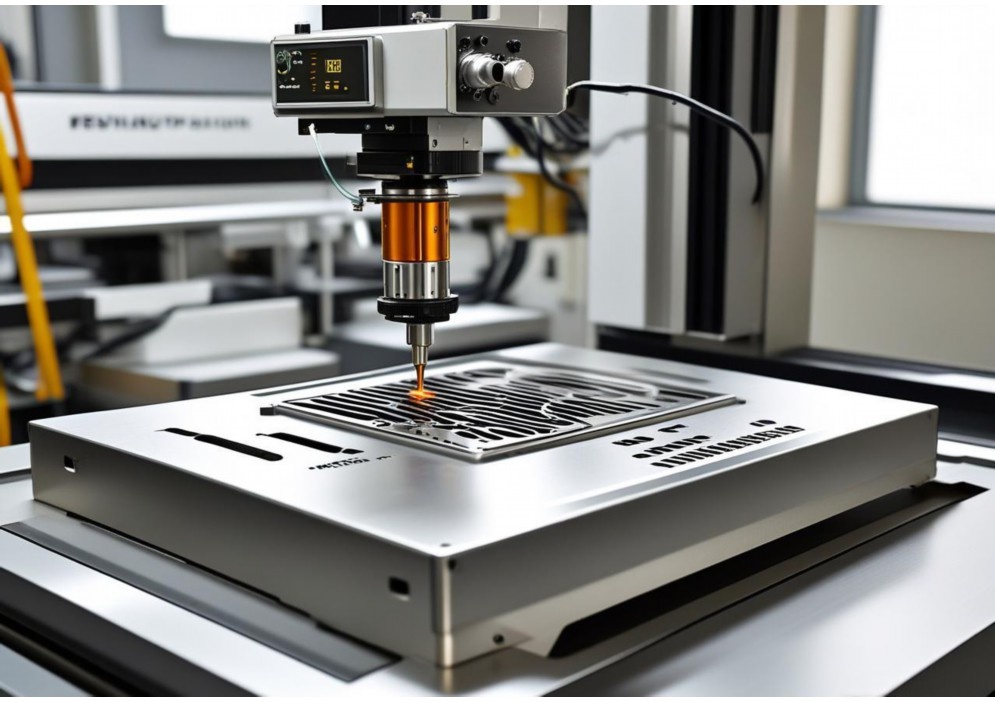

4. 激光打孔加工 (Laser Drilling Process)

输入： 定位/对焦完成的工件、设定好的激光程序与参数。

过程： 控制系统启动程序，驱动精密运动平台（X/Y/Z轴）按预定路径移动。高能脉冲激光束经光学系统整形、聚焦后，在材料表面形成极高功率密度的微小光斑（微米级）。材料瞬间吸收光能，发生熔化、汽化、等离子体化并被猛烈喷射移除（烧蚀）。根据孔深要求，可能采用单脉冲（浅孔）或多脉冲（深孔，逐层去除）加工模式。精密振镜系统（Galvo）可实现高速点阵打孔。辅助气体（如压缩空气、氧气、氮气、氩气）同步吹向作用点，主要作用是：吹除熔融/汽化产物防止再沉积，保护光学镜头，有时参与化学反应改善孔壁质量或增加蚀除效率（如氧气助燃）。

输出： 形成中的微孔。

5. 实时过程监控 (Real-time Process Monitoring – 可选但日益重要)

输入： 加工过程中的等离子体发光、声发射等信号。

过程： 集成传感器（如光电二极管、麦克风、高速相机）实时采集加工区域的物理信号。系统分析这些信号（如等离子体光强、频谱、声音特征），并与预设的“正常”加工状态模型进行比对。一旦检测到异常（如材料缺陷、参数偏移导致的不完全穿透、过烧），系统可触发报警或自动调整参数（如能量、频率）进行补偿，或标记该孔位后续处理。

输出： 加工状态反馈信号、潜在异常报警。

6. 后处理与清洁 (Post-processing & Cleaning – 视需求而定)

输入： 完成激光打孔的工件。

过程： 去除加工产生的熔渣、飞溅物、氧化层或再凝固材料。常用方法包括：超声波清洗、化学蚀刻（去除重铸层/热影响区）、机械抛光（如微喷砂）、热处理（退火消除应力）。此步骤对要求高流体性能（如喷油嘴）、高导电性或高疲劳强度的孔至关重要。

输出： 清洁、孔壁光滑、满足最终质量要求的工件。

7. 自动质量检测 (Automated Quality Inspection)

输入： 加工完成（及后处理后）的工件。

过程： 利用集成或离线的精密测量设备进行自动化检测。常用方法包括：

光学显微/影像测量： 测量孔径、孔位、圆度、孔间距、表面形貌。

共聚焦显微镜/白光干涉仪： 高精度测量孔深、锥度、孔底形貌、表面粗糙度。

气密/流量测试： 测试微孔的通畅性和特定压力下的流量（功能性测试）。

输出： 微孔的尺寸、形貌、位置及功能性的量化检测报告。

流程总结与优势：

该闭环工作流程高度自动化、数字化，由精密运动控制、激光能量精准投放、实时反馈和严格质检共同保障。相比传统机械钻削或电火花打孔，精密激光打孔在微孔加工领域（尤其是小孔径<0.5mm、高深径比、难加工材料、复杂阵列）展现出显著优势：非接触无刀具磨损、极高的精度和一致性、优异的加工效率、优异的灵活性（任意形状）、更小的热影响区（尤其超短脉冲）、易于自动化集成。 精密激光打孔机通过执行这一系列精密协同的步骤，将“光能”精准转化为“微孔”，持续推动着高端制造业向微型化、高性能化发展。

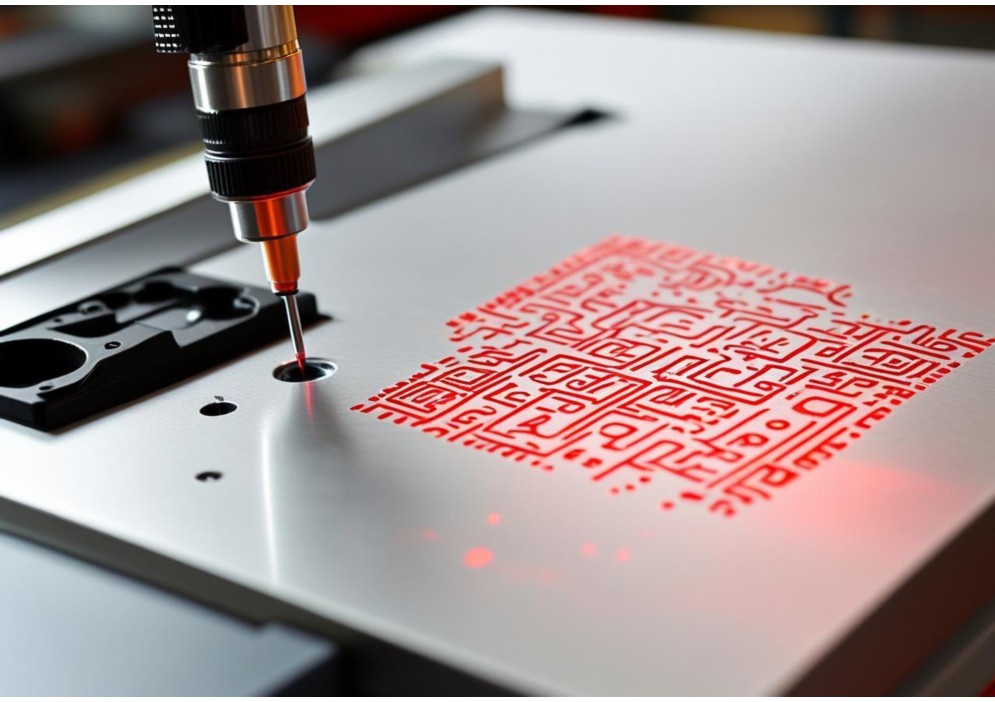

微型激光打孔机：微孔加工领域的精密利器

在现代制造业向微型化、精密化、智能化发展的浪潮中，微型激光打孔机凭借其无与伦比的精度和灵活性，已成为微孔加工领域不可或缺的核心装备。它以光为刃，在毫米乃至微米尺度上实现精准“雕刻”，为众多高科技产业提供了关键技术支持。

核心原理与技术构成：光的精密操控

其核心在于对高能激光束的精确控制与聚焦：

1. 激光源： 通常采用高光束质量的脉冲光纤激光器或紫外固体激光器，产生短脉冲、高峰值功率的激光束，确保材料瞬间被高效气化去除（烧蚀），热影响区极小。

2. 精密光学系统： 核心是高数值孔径的聚焦物镜，将激光束聚焦成微米级甚至亚微米级的光斑。高速振镜系统则如同精准的“光之手”，按照预设路径高速偏转激光束，实现复杂孔型的快速扫描加工。

3. 精密运动平台与定位系统： 高精度线性马达驱动的XYZ平台承载工件，配合高分辨率光栅尺或激光干涉仪实现纳米级定位精度。视觉定位系统（CCD相机）自动识别工件特征，确保打孔位置的绝对准确。

4. 智能控制系统： 作为“大脑”，集成运动控制、激光参数控制、振镜扫描控制、视觉处理及用户界面。高级算法实现轨迹优化、能量控制、实时反馈与补偿，确保加工的一致性与可靠性。

卓越性能：微小尺度上的非凡能力

微型激光打孔机的优势使其在微加工领域独树一帜：

超高精度与微小孔径： 轻松实现10微米至数百微米孔径的加工，位置精度可达±1-2微米，满足最严苛的微孔要求。

复杂孔型与异形孔： 摆脱机械钻头的限制，通过软件编程可加工任意形状的孔（圆孔、方孔、槽孔、阵列孔等）及锥度控制。

非接触式加工： 无刀具磨损，无机械应力，尤其适合加工超薄、易碎、高硬度材料（如陶瓷、蓝宝石、硅片、高分子薄膜）。

高速度与高效率： 毫秒级的单孔加工时间，配合高速扫描与自动化上下料，实现高效率批量生产。

洁净加工： 相比传统加工（如EDM）产生的切屑或冷却液污染，激光加工更清洁，减少后处理需求。

广泛应用：驱动高科技产业创新

其应用已渗透到现代工业的核心领域：

精密电子与半导体： 印刷电路板（PCB）微孔（盲孔、埋孔）、芯片封装基板打孔、晶圆切割起始孔、传感器芯片气孔。

医疗器械与生物技术： 药物输送喷嘴、微流控芯片通道、植入器械透气孔、手术器械精密孔、生物滤膜。

航空航天： 发动机涡轮叶片精密冷却气膜孔（气膜冷却孔）、燃油喷嘴微孔、复合材料构件打孔。

汽车工业： 喷油嘴微孔、燃油滤清器、传感器元件、精密模具透气孔。

新能源： 燃料电池双极板流道加工、太阳能电池板划线钻孔。

精密仪器与光学： 光学元件安装孔、精密筛网、音膜。

未来展望：向更精、更快、更智能迈进

随着技术持续迭代，微型激光打孔机正朝着更高水平发展：

1. 更短波长（如深紫外）、超快激光（飞秒、皮秒）的应用将进一步减小热效应，提升加工质量和精度极限。

2. 更高功率与更高重复频率的激光器将显著提升加工效率。

3. 多轴联动、同轴视觉监控、人工智能（AI）与大数据分析的深度集成，实现加工过程的实时监测、自适应控制、预测性维护与工艺优化，智能化程度大幅提升。

4. 与其他微加工技术（如激光切割、焊接、表面处理）的复合化，打造一体化微加工平台。

微型激光打孔机，这台以光为笔的精密仪器，不仅是现代微制造能力的集中体现，更是驱动众多前沿产业突破技术瓶颈、实现产品创新的核心引擎。在追求极致精密的道路上，它将继续以无可替代的优势，在微观世界里刻画出更加广阔的未来图景。

激光打微孔设备：精密制造的“无影神针”

在追求极致精密的现代工业领域，传统机械钻孔技术面对微米级孔径需求时，常陷入“力不从心”的窘境——加工热变形大、边缘毛刺多、材料限制多。激光打微孔技术，凭借其非接触、高能量密度、卓越可控性的优势，成为攻克微孔加工难题的革命性利器，在众多尖端产业中扮演着关键角色。

精微至极，突破加工极限

激光打微孔的核心在于将高能激光束精准聚焦于材料表面极小区域，通过光热或光化学作用瞬间汽化或移除材料，实现微孔成型：

超精细孔径： 可稳定加工10微米至数百微米的精密孔径，轻松满足微流控芯片、喷墨打印头、精密滤网等对超小通孔的严苛要求。

高深径比典范： 在薄壁金属、陶瓷、聚合物等材料上，能实现深径比大于10:1的优质微孔，远超传统钻削能力（如燃油喷嘴的高效雾化微孔）。

异形孔洞专家： 通过精密光束控制，可灵活加工圆孔、方孔、锥形孔乃至复杂异形微孔，摆脱机械刀具形状的束缚。

科技内核，驱动卓越性能

现代高端激光打微孔设备集成了多项尖端技术：

超快激光核心： 皮秒、飞秒级超短脉冲激光器是加工高熔点、脆硬材料（如蓝宝石、陶瓷、单晶硅）的基石。其“冷加工”特性显著抑制热影响区（HAZ），实现近乎无熔融、无微裂纹的洁净孔壁。

精密光束操控： 高动态振镜系统结合精密聚焦光学元件，实现光束微米级高速定位与轨迹控制，确保孔位精度和轮廓一致性。

智能过程监控： 集成实时同轴视觉监测、等离子体光谱检测等，对加工过程进行闭环反馈控制，保障极高的良品率与批次一致性。

多轴协同平台： 高精度运动平台与激光扫描系统联动，支持复杂曲面（如涡轮叶片气膜冷却孔）上的三维微孔加工。

赋能产业，引领创新浪潮

激光打微孔设备已成为驱动多个战略新兴领域发展的核心装备：

航空航天： 在涡轮叶片上加工数以万计的气膜冷却微孔，显著提升发动机热效率与寿命；制造飞机蒙皮减重微孔结构。

医疗健康： 精密加工心脏支架、药物输送微针、微流控生物芯片、细胞过滤器等，孔径与形貌精度直接关乎器械安全性与治疗效果。

新能源： 用于燃料电池金属双极板流道微孔、锂电电极极耳导流微孔等加工，提升能量转换与传输效率。

电子半导体： 在PCB上钻取微通孔（μVia）、加工MEMS器件微结构、芯片封装散热微孔等。

精密器械： 制造喷墨打印机喷嘴、化纤喷丝板、高精度筛网与过滤元件等。

未来之光

随着超快激光技术持续进步、光束整形与智能控制算法日益成熟，激光打微孔设备正向着更高精度（亚微米级）、更高效率（并行加工）、更广材料适应性（透明/复合材料）及更智能化的方向飞速演进。它不仅是精密制造的“无影神针”，更是突破微观世界加工壁垒、赋能未来科技创新的核心引擎，在高端制造业转型升级中持续释放关键动能。
