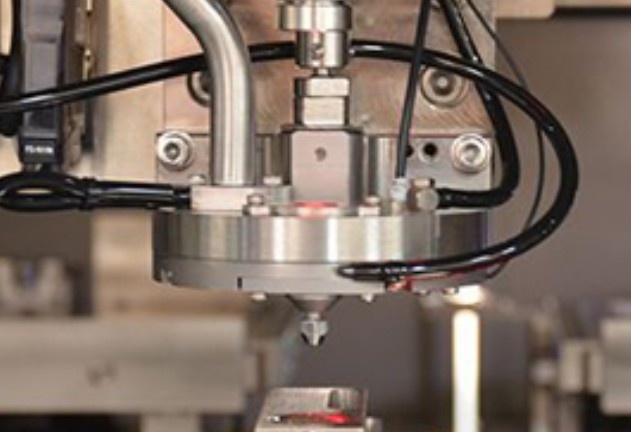

划片机结构
划片机结构解析
划片机是一种高精度切割设备,广泛应用于半导体、光电子、陶瓷及玻璃等行业的精密加工领域,主要用于将晶圆、基板或脆性材料切割成独立单元。其核心功能是通过物理或激光切割实现材料的精准分离。以下从机械结构、关键组件及技术特点等方面对划片机的结构进行详细分析。
一、主体框架与机座
划片机的核心支撑结构由高刚性机座和主体框架构成。通常采用铸铁或航空铝合金材料,通过有限元分析优化设计,确保设备在高速运转时的稳定性与抗振性。机座内置减震装置(如气垫或阻尼器),以隔离外部振动对切割精度的影响。主体框架集成导轨系统,采用直线电机或滚珠丝杠驱动,实现工作台与刀轴的精密运动。
二、核心功能模块
1. 主轴系统
主轴是划片机的核心动力部件,负责驱动切割刀具(金刚石刀片或激光头)高速旋转。高端机型采用空气静压主轴或磁悬浮主轴,转速可达60,000 RPM以上,径向跳动精度控制在0.1 μm以内。主轴内置温度传感器和动态平衡系统,确保长时间运行的稳定性。激光划片机则配备光纤激光器,通过聚焦镜组实现微米级光斑定位。
2. 高精度工作台
– X-Y运动平台:采用大理石或陶瓷基板,搭配光栅尺闭环控制,定位精度达±0.5 μm。双轴联动可实现复杂路径切割。
– Z轴升降系统:通过伺服电机控制刀具与工件的接触压力,压力分辨率达0.1 N,防止材料崩边。
– 旋转轴(θ轴):用于多芯片晶圆的旋转对准,角度精度达±0.01°。
3. 视觉对准系统
由高分辨率CCD相机、环形光源及图像处理软件组成。通过模式识别算法自动定位切割道,对位精度可达±2 μm。部分机型配备多相机系统,支持晶圆全局标定与局部补偿。
4. 冷却与除尘系统
– 冷却单元:水冷或气冷装置控制主轴与激光器温度,防止热变形。
– 真空吸附与喷淋:通过负压固定工件,同时喷射去离子水或乙醇清除切割碎屑,减少刀具磨损。
三、控制系统
基于工业PC与多轴运动控制卡构建,集成以下功能:
– 人机界面(HMI):图形化编程支持G代码导入或手动路径规划。
– 实时监测:振动传感器、力反馈模块动态调整切割参数。
– 智能算法:根据材料特性自动优化进给速度、主轴转速与切割深度。
四、技术演进与创新
– 复合切割技术:刀切与激光切割结合,先以激光开槽再机械切割,提升硬脆材料加工效率。
– 多轴联动:六自由度机械臂集成划片模块,适应曲面工件加工。
– AI质量检测:在线光学检测(AOI)系统实时识别切割缺陷并反馈修正参数。
五、典型应用场景
1. 半导体封装:切割硅晶圆形成独立芯片,刀片厚度仅15-20 μm。
2. Mini/Micro LED:蓝宝石衬底精密分切,切口宽度≤10 μm。
3. 陶瓷基板:多层陶瓷电容器(MLCC)的高效划片。
结语
现代划片机通过精密机械设计、高响应控制系统与智能化算法的深度融合,实现了纳米级加工精度的飞跃。未来随着材料科学与机器人技术的进步,划片机将进一步向多功能集成化、全自动化方向发展,成为高端制造领域不可或缺的核心装备。
点击右侧按钮,了解更多激光打标机报价方案。
相关推荐
划片机结构图
划片机结构图
以下为划片机(晶圆切割设备)的结构与技术解析,约800字:
一、划片机功能概述
划片机(Dicing Saw)是半导体制造中的关键设备,用于将晶圆分割成独立芯片(Die)。其核心功能是通过高速旋转的刀片或激光,沿晶圆预设的切割道(Scribe Line)进行精密切割,确保芯片边缘完整性和生产效率。
二、核心机械结构组成
1. 主轴系统
– 切割主轴:搭载金刚石刀片(刀片厚度15-50μm),转速可达30,000-60,000 RPM,通过空气轴承或磁悬浮技术实现高精度旋转。
– Z轴升降机构:伺服电机驱动,控制刀片切入深度(通常5-50μm),精度±1μm。
2. 晶圆承载系统
– 真空吸附工作台:采用多区域真空吸盘固定晶圆,防止位移。
– X-Y运动平台:直线电机驱动,重复定位精度±0.5μm,配合光栅尺实现全自动路径切割。
3. 视觉对准系统
– 高分辨率相机:搭配图像处理软件,识别晶圆切割道标记(Alignment Mark),精度达±2μm。
– 红外/紫外照明:适应不同材质晶圆(如硅、GaN、蓝宝石)的识别需求。
4. 冷却与除尘系统
– 去离子水喷射:冷却刀片并冲洗切割碎屑,流量精确控制至0.1L/min。
– HEPA过滤系统:保持切割区洁净度达Class 1(ISO 3级),避免颗粒污染。
5. 控制系统
– 运动控制卡:集成多轴联动算法,支持复杂切割路径(如弧线、斜切)。
– 人机界面(HMI):触控屏实时显示切割参数(转速、进给速度、压力等)。
三、关键技术参数
– 切割精度:刀片径向跳动<1μm,切割道宽度偏差<±3μm。
– 生产效率:8英寸晶圆全切割时间<15分钟(视芯片尺寸)。
– 兼容性:支持晶圆厚度50-1000μm,最大尺寸12英寸(300mm)。
四、工艺适配技术
1. 刀片切割(Blade Dicing)
– 适用材料:硅、玻璃、陶瓷等硬脆材料。
– 刀片寿命:每片刀片可切割300-500片晶圆(视材料硬度)。
2. 激光隐形切割(Stealth Dicing)
– 原理:聚焦激光在晶圆内部形成改质层,通过扩展裂片分离芯片。
– 优势:无机械应力,适用于超薄晶圆(<50μm)和MEMS器件。
3. 混合切割(Hybrid Dicing)
– 组合激光预裂+刀片精切,兼顾效率与质量。
五、技术发展趋势
1. 超薄晶圆切割:应对3D封装需求,切割厚度向20μm以下突破。
2. 智能监控系统:集成AI算法实时检测刀片磨损、切割深度异常。
3. 绿色制造:开发干式切割技术,减少去离子水消耗。
六、典型应用场景
– 逻辑芯片:CPU/GPU的晶圆分割。
– 存储器件:NAND Flash、DRAM切割。
– 功率器件:SiC/GaN晶圆的低损伤切割。
结语
划片机的结构设计紧密围绕精度、效率与可靠性展开,其机电光一体化架构体现了半导体装备的高技术门槛。随着先进封装技术的演进,划片机正朝着更高智能化与工艺适应性方向发展。
以上内容约800字,涵盖机械结构、关键技术与行业应用,如需进一步扩展某部分细节可补充说明。
点击右侧按钮,了解更多激光打标机报价方案。
划片机设备结构
划片机设备结构
划片机设备结构技术解析
划片机作为精密加工领域的核心装备,其结构设计直接决定了设备在半导体晶圆、光伏硅片等材料加工中的切割精度与稳定性。本文将从七大核心模块解析划片机的典型设备结构。
一、高刚性机架系统
划片机采用整体铸造的铸铁机架作为基础框架,通过有限元分析优化结构设计,实现固有频率达120Hz以上的动态刚性。花岗岩工作台经精密研磨后平面度控制在±2μm/m,配合三点支撑调平系统,可消除地基微振动对加工的影响。整体结构符合ISO 230-2标准的热变形补偿设计,确保温度波动±1℃时定位精度保持0.5μm以内。
二、超精密切割系统
核心切割单元采用空气静压电主轴,最高转速达60,000rpm,径向跳动小于0.1μm。配备纳米级进给机构,Z轴重复定位精度±0.25μm。刀片夹持系统使用真空吸附式刀座,适配φ50-φ56mm金刚石刀片,刀尖高度可通过激光位移传感器实时监测。主轴冷却采用双循环温控系统,维持工作温度在23±0.1℃。
三、多轴运动控制系统
配置三轴直线电机驱动系统,X/Y轴行程可达300×300mm,最大加速度3g。采用0.1nm分辨率的光栅尺闭环控制,直线定位精度±0.3μm/100mm。θ轴旋转平台配备DD直驱电机,角度定位精度±3arcsec。运动控制系统集成防振算法,可抑制5-500Hz频段振动干扰。
四、机器视觉定位系统
双CCD相机组构成亚像素级视觉系统,500万像素相机配合10倍电动变倍镜头,搭配环形LED同轴照明。采用改进型SIFT特征匹配算法,定位重复精度±0.5μm。具备自动聚焦功能,Z轴方向测量精度±0.3μm。支持二维码读取和晶圆ID识别功能。
五、流体管理系统
切削液供给系统配备两级过滤装置(5μm+0.5μm),流量控制精度±1ml/min。真空吸附单元采用多区独立控制,真空度可达-90kPa。压缩空气系统含三级干燥过滤,露点温度-40℃。冷却水循环系统热交换能力3kW,温控精度±0.2℃。
六、自动化模块
晶圆装载模块配置12寸兼容Cassette,支持SMIF标准接口。机械手采用碳纤维臂结构,重复定位精度±10μm。配备双工位缓冲站,可实现不间断连续生产。集成SECS/GEM通信协议,支持MES系统对接。
七、安全防护系统
整机符合SEMI S2/S8安全标准,配置激光扫描安全区监控和急停联锁装置。声压等级控制在65dB(A)以下,配备HEPA过滤器维持Class100洁净环境。电气系统通过双回路接地保护,绝缘电阻>100MΩ。
该结构设计通过模块化集成,实现了切割线宽≤15μm、切割深度一致性±1.5μm的工艺水平。新一代划片机正朝多轴联动(5轴以上)、智能工艺补偿、纳米级在线检测等方向发展,持续推动精密加工技术的进步。
点击右侧按钮,了解更多激光打标机报价方案。
划片机工作原理
划片机工作原理
划片机是一种用于半导体晶圆切割的高精度设备,其工作原理涉及精密机械、自动化控制及材料科学等多学科技术的综合应用。以下从设备结构、工作流程、关键技术三个方面详细阐述其工作原理。
一、设备核心结构
1. 机械系统:
– 高刚性龙门式机架:采用花岗岩或合金材料,确保设备在高速运行中的稳定性
– 空气静压主轴:转速可达60,000rpm,径向跳动精度<0.1μm - 金刚石切割刀片:由镍基体与金刚石磨料(粒径2-20μm)复合制成,厚度15-30μm 2. 运动控制系统: - 直线电机驱动系统:重复定位精度±0.25μm - 多轴联动系统:X/Y/Z三轴联动,最大加速度3g - 激光干涉仪定位:分辨率0.01μm 3. 视觉系统: - 双CCD高倍率显微镜头(500X) - 图形识别算法:可识别<5μm的切割道标记 - 自动对焦系统:聚焦精度±0.5μm 二、工艺流程 1. 晶圆预处理: - UV膜贴附:使用10-15μm厚度的蓝膜固定晶圆 - 晶圆对准:通过自动对准系统将切割道与刀片轨迹重合,误差<±2μm 2. 切割参数设置: - 主轴转速:30,000-50,000rpm - 进给速度:50-300mm/s(视材料硬度调整) - 切割深度:晶圆厚度+20μm切入基板 3. 切割过程: - 恒力控制:压力传感器实时调节切割压力(0.1-5N) - 冷却系统:DI水/去离子水喷射(流量2-5L/min),温度控制±0.5℃ - 振动抑制:主动阻尼系统可将振幅控制在<10nm 三、关键技术解析 1. 刀片寿命管理: - 磨损监测:通过声发射传感器实时监测磨粒损耗 - 自适应补偿:根据磨损量自动调整Z轴位置 - 刀具寿命预测:大数据分析预估剩余使用寿命 2. 切割质量保障: - 崩边控制:采用渐进式切入方式,崩边尺寸<15μm - 表面粗糙度:Ra<0.1μm(硅材料) - TTV控制:总厚度偏差<5μm(300mm晶圆) 3. 智能控制系统: - 机器学习算法:自动优化切割参数组合 - 数字孪生技术:虚拟仿真提前预判切割结果 - 故障诊断系统:可识别200+种异常状态 四、技术演进 最新激光隐形切割技术(Stealth Dicing)采用1064nm波长激光,通过多光子吸收效应在晶圆内部形成改性层,实现无碎屑切割。该技术切割速度可达500mm/s,适用于超薄晶圆(<50μm)加工。 划片机的技术发展始终围绕精度提升(向±0.1μm迈进)、效率优化(多刀头并行作业)和适用材料扩展(SiC、GaN等第三代半导体)三个方向推进。随着5G和AI芯片的需求增长,划片机正朝着智能化、模块化方向发展,集成在线检测、自动换刀等先进功能,推动半导体封装技术持续革新。
点击右侧按钮,了解更多激光打标机报价方案。
