划片机功率怎么选

划片机功率选择指南

一、划片机功率选择的重要性

划片机作为半导体、光伏、电子元器件等行业的关键加工设备，其功率选择直接影响加工效率、产品质量和设备寿命。合理的功率配置能够：

1. 确保切割质量和精度

2. 提高生产效率

3. 降低能耗成本

4. 延长设备使用寿命

5. 减少维护频率

二、影响功率选择的主要因素

1. 加工材料特性

– 硬度：材料硬度越高，所需功率越大（如硅晶圆、蓝宝石等）

– 脆性：脆性材料可能需要更高功率实现干净切割

– 厚度：材料厚度增加需相应提高功率

2. 切割要求

– 切割深度与宽度

– 切割速度要求

– 表面光洁度标准

– 切割精度要求（±μm级）

3. 刀片参数

– 刀片直径（常见100-200mm）

– 刀片材质（金刚石、立方氮化硼等）

– 刀片粒度

– 刀片转速（通常3000-6000rpm）

4. 冷却系统

– 冷却方式（水冷、气冷等）

– 冷却效率影响实际可用功率

三、功率选择计算方法

1. 基本功率公式

“`

P = (K × V × d × f)/60

“`

其中：

– P：所需功率(W)

– K：材料切削系数

– V：切割速度(mm/min)

– d：切割深度(mm)

– f：进给量(mm/rev)

2. 经验值参考

– 硅晶圆切割：1-3kW

– 玻璃切割：0.5-2kW

– 陶瓷切割：2-5kW

– 金属材料：3-10kW

3. 安全系数考虑

建议在计算值基础上增加20-30%余量，以应对：

– 材料不均匀性

– 刀具磨损

– 突发负载

四、不同应用场景的功率选择建议

1. 半导体晶圆切割

– 4-6英寸晶圆：1.5-2.5kW

– 8-12英寸晶圆：3-5kW

– 特殊材料(如SiC)：5-8kW

2. 光伏硅片切割

– 单晶硅：2-3kW

– 多晶硅：1.5-2.5kW

– 薄片(≤180μm)：1-1.8kW

3. LED蓝宝石衬底

– 2英寸：2-3kW

– 4英寸：3-4kW

– 6英寸：4-6kW

五、功率与其它参数的协调

1. 功率与转速关系：高功率需匹配适当转速，避免振动

2. 功率与进给速度：功率提高可增加进给速度，但需平衡质量

3. 功率与冷却：功率增加30%需相应增强冷却系统20%

六、节能考虑

1. 选择变频电机，根据负载自动调节功率

2. 采用智能功率管理系统

3. 定期维护确保传动效率

4. 优化切割工艺参数

七、常见错误及避免方法

1. 功率不足：导致切割不完全、毛边、刀具过快磨损

– 解决方法：进行切割测试，逐步增加功率至最佳状态

2. 功率过大：造成材料热损伤、能耗浪费

– 解决方法：通过工艺试验确定最小必要功率

3. 忽视功率因数：实际可用功率可能低于标称值

– 解决方法：了解设备的功率因数(通常0.7-0.9)

八、未来发展趋势

1. 智能化功率自适应系统

2. 更高功率密度的电机应用

3. 节能型划片机设计

4. 功率与AI工艺优化的结合

正确选择划片机功率需要综合考虑材料特性、工艺要求和设备条件，建议在实际采购前进行充分的工艺试验，或咨询设备供应商的专业工程师，以获得最佳的功率配置方案。

划片机的用途及行业应用

划片机（Dicing Saw）是一种高精度切割设备，主要用于半导体、集成电路（IC）、LED、光伏、电子元器件等行业的精密加工。其核心功能是通过高速旋转的刀片或激光，将晶圆、陶瓷、玻璃、硅片等脆硬材料切割成独立的芯片或微小单元。以下是划片机的主要用途及行业应用场景的详细分析。

一、半导体与集成电路行业

1. 晶圆切割

划片机在半导体制造中用于将完成光刻、蚀刻等工艺的晶圆切割成单个芯片（Die）。例如，硅晶圆上的集成电路经过划片后，形成独立的处理器、存储器等芯片。

– 刀片切割：采用金刚石刀片高速旋转，通过机械力实现切割，适用于大多数硅基材料。

– 激光切割：用于超薄晶圆或易碎材料（如GaAs、SiC），减少崩边和热影响。

2. 封装前的分片

在芯片封装（如QFN、BGA）前，划片机将晶圆上的芯片分离，便于后续贴片和引线键合。

二、LED与光电行业

1. LED芯片分割

LED制造中，划片机将外延生长的蓝宝石或碳化硅（SiC）衬底切割成微小发光单元，确保切割边缘光滑以提升出光效率。

2. 微型光学元件加工

用于切割透镜、滤光片等光学器件，要求高精度（切割宽度可控制在10μm以内）以避免光学性能损失。

三、光伏与新能源领域

1. 太阳能电池片分切

划片机将硅锭或薄膜太阳能板切割成标准尺寸的电池片（如156mm×156mm），同时减少材料损耗。

2. 柔性光伏组件加工

针对柔性衬底（如聚合物），采用激光划片避免机械应力导致的变形。

四、电子元器件与MEMS

1. 传感器切割

MEMS（微机电系统）器件（如加速度计、陀螺仪）需通过划片机实现高精度分离，避免结构损伤。

2. 陶瓷基板分切

用于切割电子封装中的陶瓷基板（如Al₂O₃、AlN），满足高频电路对尺寸精度的要求。

五、先进封装技术中的应用

随着芯片集成度提升，划片机在以下先进工艺中发挥关键作用：

1. 晶圆级封装（WLP）

直接在晶圆上进行切割和封装，划片机需适应更薄的晶圆（<50μm）和更窄的切割道（<20μm）。 2. 3D IC堆叠 多层芯片堆叠要求切割深度可控，避免损伤内部TSV（硅通孔）结构。 六、其他特殊应用 1. 医疗器件加工 切割生物芯片或微流控器件，要求无污染（如干法切割或激光清洁）。 2. 科研与实验室 用于新材料（如石墨烯、氮化镓）的样品制备，支持定制化切割参数。 技术优势与未来趋势 - 高精度：现代划片机定位精度达±1μm，切割速度可达300mm/s。 - 多工艺兼容：支持刀片、激光、等离子等多种切割方式，适应不同材料需求。 - 智能化发展：集成AI视觉定位和实时力控系统，提升良品率。 随着5G、物联网和汽车电子需求增长，划片机将进一步向超薄切割、低损伤工艺方向发展，成为高端制造业的核心设备之一。

划片机工作原理详解

一、设备概述

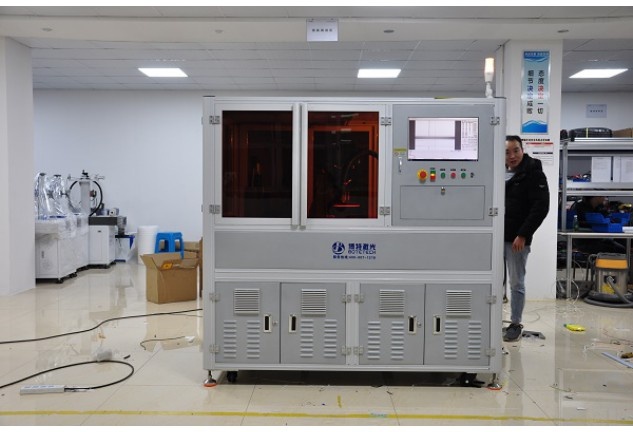

划片机（Dicing Saw）是半导体制造和后道封装中的关键设备，主要用于将晶圆分割成单个芯片（Die）。其核心技术通过高精度机械切割实现半导体材料的分离，同时保证切割效率和芯片边缘质量。现代划片机已发展为集精密机械、自动控制、光学检测于一体的智能化设备。

二、核心工作原理

1. 晶圆固定系统

– 真空吸附：晶圆通过真空吸盘固定在工作台上，防止切割时的位移。吸盘材质通常为多孔陶瓷，确保吸附力均匀分布。

– 薄膜支撑：晶圆背面贴有UV胶膜（如DAF膜），既提供切割支撑，又便于后续芯片拾取。高端机型配备自动膜检测功能，确保胶膜张力均匀。

2. 主轴与刀片技术

– 主轴结构：采用空气静压或磁悬浮主轴，转速可达30,000-60,000 RPM，径向跳动控制在0.5μm以内。主轴内置冷却通道，防止热变形。

– 切割刀片：使用金刚石颗粒烧结刀片，粒径3-10μm。刀片厚度通常为20-50μm，通过电镀或树脂结合剂固定金刚石颗粒。特殊涂层技术可延长刀具寿命30%以上。

3. 运动控制系统

– 多轴联动：X/Y轴采用直线电机驱动，定位精度±0.25μm，重复定位精度±0.1μm。Z轴配备高响应压电陶瓷驱动器，实现纳米级进给控制。

– 动态补偿：实时监测切割阻力，通过自适应算法调整进给速度（通常0.1-300mm/s），防止崩边。部分机型集成激光测距仪，实时补偿刀片磨损。

4. 冷却与除尘系统

– 喷雾冷却：去离子水与表面活性剂的混合液以0.5-2MPa压力喷射，流量精确控制在0.5-5L/min。新型雾化冷却技术可减少液体用量80%。

– 真空除尘：集成HEPA过滤系统，配合静电吸附装置，可捕获99.97%的0.3μm以上颗粒。

三、先进技术应用

1. 激光隐形切割（Stealth Dicing）

– 对于超薄晶圆（<50μm），采用1064nm红外激光聚焦于材料内部，通过多光子吸收效应形成改性层，再通过扩膜实现分离。关键技术包括： - 焦点控制：共焦光学系统确保激光焦点位于晶圆内部特定深度 - 能量调制：脉冲能量50-200μJ，脉宽10-100ps 2. 机器视觉系统 - 高分辨率CCD（500万像素以上）配合远心镜头，实现±1μm的图案识别精度。智能算法可自动补偿切割道偏移，支持<10μm的窄街切割。 3. 智能工艺控制 - 基于大数据的自适应切割：采集振动、声发射、切削力等多维度信号，通过深度学习模型实时优化参数。某型号实测显示可降低崩边缺陷率至0.02%。 四、典型工艺参数 | 参数项 | 传统切割范围 | 先进切割范围 | ||-|-| | 切割深度 | 50-300μm | 10-50μm | | 切割速度 | 50-150mm/s | 300-500mm/s | | 切缝宽度 | 30-50μm | 15-20μm | | 崩边尺寸 | <15μm | <5μm | 五、技术发展趋势 1. 复合加工技术：激光+机械切割混合工艺，解决异质材料堆叠结构的分割难题 2. 量子点检测：利用量子点标记技术实现纳米级缺陷检测 3. 数字孪生系统：建立虚拟划片机模型，实现预测性维护和工艺仿真 当前最先进的划片机已可实现每小时处理20片12英寸晶圆的生产效率，芯片良率超过99.995%。随着第三代半导体材料的普及，划片技术正向超精密、低损伤、智能化方向持续演进。
