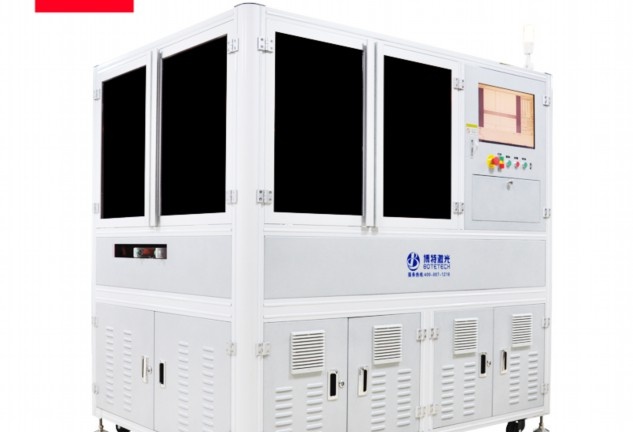

划片机怎么选型

如何选择适合的划片机型号

一、明确划片需求

选择划片机型号前，首先需要明确自身生产需求：

1. 加工材料类型：不同材料(硅片、蓝宝石、陶瓷、玻璃等)对划片机的要求不同

2. 加工精度要求：线宽精度、切割深度一致性等指标

3. 生产效率需求：单位时间内的加工量

4. 工件尺寸范围：最大/最小加工尺寸

5. 自动化程度：是否需要自动上下料、自动对刀等功能

二、关键性能参数考量

1. 主轴系统

– 主轴转速范围(通常10000-60000rpm)

– 主轴功率(0.5-3kW不等)

– 主轴冷却方式(气冷/水冷)

– 主轴径向跳动精度(<1μm为佳) 2. 运动系统 - X/Y/Z轴行程及精度(±1μm以内为高精度) - 重复定位精度(±0.5μm为优) - 最大运动速度(影响生产效率) - 导轨类型(直线电机/滚珠丝杠) 3. 视觉系统 - CCD相机分辨率(500万像素以上为佳) - 自动对焦功能 - 图像处理算法精度 - 多视野拼接能力 4. 刀片规格 - 支持刀片外径范围(2"-4"常见) - 刀柄类型(HSK、BT等) - 最大刀片厚度 - 自动换刀功能(多刀库配置) 三、设备类型选择 1. 全自动划片机：适合大批量生产，集成自动上下料、自动检测功能，价格较高 2. 半自动划片机：人工上下料，自动加工，性价比高 3. 手动划片机：适合研发、小批量生产，价格低但效率低 4. 激光划片机：非接触加工，适合易碎材料，但设备成本高 四、品牌与售后服务 1. 国际品牌：如DISCO、东京精密等，技术成熟但价格昂贵 2. 国内品牌：性价比高，售后服务响应快 3. 售后服务：考虑保修期、备件供应、技术支持响应时间 4. 软件升级：是否提供定期软件更新服务 五、预算与投资回报 1. 设备购置成本：从几十万到数百万不等 2. 运营成本：耗材(刀片、冷却液等)、能耗、维护费用 3. 投资回报率：根据产能提升计算回收周期 4. 融资方案：考虑分期付款或租赁方式 六、实地考察与测试 1. 设备演示：观察实际加工效果 2. 样品测试：提供自身产品样品进行试切 3. 用户走访：咨询现有用户的使用体验 4. 工厂考察：了解制造商的生产能力 选择适合的划片机型号需要综合考虑技术参数、生产需求、预算限制等多方面因素，建议与多家供应商深入沟通，必要时聘请专业顾问进行评估，以确保投资获得最佳回报。

如何选择划片机的型号和尺寸

一、了解划片机的基本类型

在选择划片机前，首先需要了解市场上常见的几种类型：

1. 手动划片机：操作简单，价格低廉，适合小批量生产或实验室使用

2. 半自动划片机：具备部分自动化功能，性价比高

3. 全自动划片机：自动化程度高，适合大规模生产

4. 激光划片机：非接触式切割，精度高，适用于特殊材料

二、确定切割需求

选择型号前需明确以下关键参数：

1. 切割材料：硅片、陶瓷、玻璃、蓝宝石等不同材料需要不同特性的划片机

2. 晶圆尺寸：常见有4英寸、6英寸、8英寸、12英寸等

3. 切割精度要求：一般精度在±5μm到±25μm之间

4. 切割深度：根据材料厚度确定

5. 产能要求：每小时或每天的切割量

三、关键性能参数考量

1. 主轴转速：通常范围在30,000-60,000 RPM，高速主轴适合硬脆材料

2. 切割速度：影响生产效率，一般在1-300mm/s

3. 定位精度：高端设备可达±1μm

4. 刀片尺寸：匹配晶圆厚度，常见刀片厚度0.015-0.035mm

5. 冷却系统：水冷或气冷，影响切割质量和刀具寿命

四、尺寸选择要点

1. 工作台尺寸：应大于待切割晶圆直径20%以上

2. 设备占地面积：考虑车间空间布局

3. 装载容量：自动上料系统的料盒容量

4. Z轴行程：决定可切割的最大厚度

五、其他重要因素

1. 品牌与售后服务：知名品牌如Disco、东京精密等提供更可靠的技术支持

2. 扩展性：考虑未来可能的产品升级需求

3. 操作界面：用户友好性影响操作效率

4. 安全性能：防护装置和紧急停止功能

5. 能耗：长期使用成本考量

六、预算与性价比评估

1. 初始购置成本：从几十万到上千万元不等

2. 运营成本：包括刀片消耗、维护费用等

3. 投资回报率：根据产能提升计算回收周期

七、实地考察与测试

建议在购买前：

1. 参观设备生产厂家

2. 要求现场演示切割样品

3. 测试实际切割效果

4. 了解现有用户的使用反馈

结语

选择合适的划片机型号和尺寸需要综合考虑材料特性、生产需求、精度要求和预算等多方面因素。建议与多家供应商沟通，获取详细技术参数和报价，必要时咨询行业专家意见，确保选购的设备能够最大程度满足当前和未来一段时间内的生产需求。

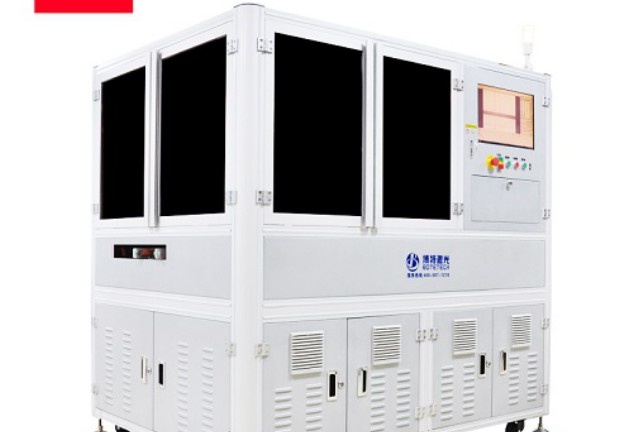

划片机操作指南

一、划片机基本介绍

划片机是一种精密加工设备，主要用于对硅片、玻璃、陶瓷、蓝宝石等脆性材料进行划线和切割。其工作原理是通过高速旋转的金刚石刀轮或激光束在材料表面形成微裂纹，然后通过裂片工序将材料沿划线分离。

二、操作前准备

1. 设备检查：

– 确认电源连接正常，气压稳定（通常要求0.4-0.6MPa）

– 检查冷却系统（去离子水或空气冷却）是否正常工作

– 确认刀轮安装牢固，无磨损或损坏

– 检查工作台面清洁度，确保无碎屑残留

2. 材料准备：

– 确认待加工材料已正确固定在承载膜上

– 检查材料定位是否准确，与程序设定的坐标系一致

– 确保材料表面清洁无污染

3. 参数设置：

– 根据材料类型和厚度设置合适的刀压（通常10-50g）

– 设置主轴转速（通常20000-40000rpm）

– 设定切割速度（通常1-50mm/s）

– 调整切割深度（通常为材料厚度的1/3-1/2）

三、操作流程

1. 开机顺序：

– 打开总电源开关

– 启动控制系统

– 开启冷却系统

– 启动主轴电机，待转速稳定

2. 程序加载：

– 导入预先编好的切割程序

– 检查程序参数是否与当前材料匹配

– 通过模拟功能验证路径是否正确

3. 对刀操作：

– 使用显微镜或CCD系统观察刀轮位置

– 通过手动模式将刀轮移动到材料边缘

– 执行自动对刀或手动对刀程序

– 确认刀轮高度与材料表面接触良好

4. 切割过程：

– 启动自动切割程序

– 实时观察切割状态，注意异常声音或振动

– 监控冷却液流量和切割质量

– 如遇异常，立即按下急停按钮

5. 切割后处理：

– 关闭主轴电机

– 取出已切割材料

– 清洁工作台面和刀轮

– 检查切割质量，测量尺寸精度

四、安全注意事项

1. 个人防护：

– 操作时必须佩戴防护眼镜

– 避免穿戴宽松衣物或首饰

– 长发应束起或戴工作帽

2. 设备安全：

– 禁止在设备运行时打开防护罩

– 更换刀轮时必须切断电源

– 定期检查各运动部件润滑情况

3. 应急处理：

– 熟悉急停按钮位置

– 发生异常立即停止操作

– 冷却液泄漏时应及时处理

五、日常维护

1. 每日维护：

– 清洁设备表面和工作区域

– 检查气路、水路是否正常

– 确认各限位开关功能正常

2. 每周维护：

– 检查导轨润滑情况

– 清洁光学系统（如有）

– 检查刀轮磨损情况

3. 定期保养：

– 每3个月更换一次冷却液

– 每6个月检查传动系统

– 每年由专业人员进行全面检修

六、常见问题处理

1. 切割质量不佳：

– 检查刀轮是否磨损

– 确认冷却系统工作正常

– 调整切割参数（速度、压力）

2. 设备报警：

– 记录报警代码

– 查阅操作手册对应解决方案

– 无法解决时联系售后服务

3. 材料破损：

– 检查承载膜粘贴是否均匀

– 降低切割压力

– 调整切割速度

通过以上规范操作，可以确保划片机的稳定运行并获得理想的切割效果。操作人员应定期接受培训，熟悉设备性能和安全规程，确保生产效率和产品质量。
