划片机红光和标刻对应不起来

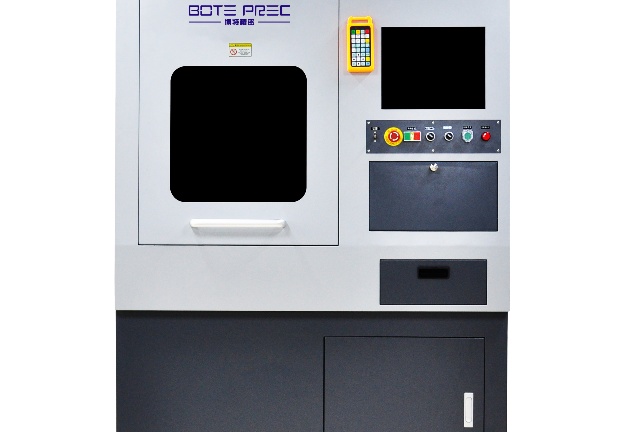

划片机红光和标刻对应问题分析报告
问题描述
近期在生产过程中,我司划片机出现了红光定位系统与标刻位置无法准确对应的问题。具体表现为:当使用红光定位系统对准晶圆上的标记时,实际切割路径与预设标刻位置存在明显偏差,偏差范围在50-200μm之间,严重影响切割精度和产品质量。
可能原因分析
1. 光学系统校准失效
– 红光发射器可能发生位置偏移或角度偏差
– 光学镜片存在污染或划痕,导致光路偏移
– 相机与红光系统的相对位置参数发生变化
2. 机械结构问题
– X/Y/Z轴导轨出现磨损或松动
– 传动系统(如丝杠、皮带)存在反向间隙
– 机械结构因长期使用产生微小变形
3. 软件参数设置错误
– 坐标系转换参数设置不当
– 红光补偿参数未及时更新
– 视觉系统标定数据丢失或错误
4. 环境因素影响
– 车间温度波动导致金属部件热胀冷缩
– 设备基础振动影响系统稳定性
– 环境光照条件变化干扰视觉系统
解决方案建议
1. 系统重新校准
1. 执行全面的光学系统校准程序
2. 使用标准校准片重新标定相机和红光系统
3. 检查并更新所有补偿参数
2. 机械检查与维护
1. 检查各轴导轨的平整度和紧固状态
2. 测量并调整传动系统反向间隙
3. 必要时更换磨损部件
3. 软件验证
1. 核对当前使用的工艺参数与设备规格
2. 恢复出厂设置并重新导入正确参数
3. 更新设备控制软件至最新版本
4. 环境控制措施
1. 确保车间温度控制在22±1℃
2. 检查设备防震措施是否有效
3. 改善局部照明条件,避免杂散光干扰
实施计划
1. 第一阶段(1个工作日):
– 进行基础光学检查与清洁
– 执行快速校准程序
– 验证简单图案的对准精度
2. 第二阶段(2个工作日):
– 全面机械结构检查
– 详细的光学校准
– 多位置精度验证
3. 第三阶段(持续监控):
– 建立定期校准制度
– 实施预防性维护计划
– 操作人员培训与考核
预期效果
通过上述措施,预计能够:
– 将红光与标刻位置偏差控制在±10μm以内
– 提高设备运行稳定性
– 延长关键部件使用寿命
– 降低产品不良率
后续跟踪
建议实施解决方案后:
1. 连续跟踪3个生产批次的对准精度数据
2. 每周进行一次快速校准检查
3. 每月生成设备精度状态报告
通过系统性排查和解决,可有效恢复划片机的加工精度,保障产品质量稳定。
点击右侧按钮,了解更多激光打标机报价方案。
相关推荐
激光划片机异常处置
激光划片机异常处置

激光划片机异常处置方案
一、异常识别与初步判断
激光划片机在运行过程中可能出现多种异常情况,操作人员需通过以下方式识别异常:
1. 设备报警:观察控制面板报警代码及提示信息
2. 感官检查:异常噪音、异味、烟雾等物理现象
3. 加工质量:切缝不均匀、切割深度不足等质量问题
4. 性能参数:激光功率下降、定位精度偏差等
发现异常后,应立即按下紧急停止按钮,记录异常现象发生的时间、环境条件和设备运行参数。
二、常见异常分类及处置措施
1. 激光系统异常
– 激光功率不稳定:
检查冷却系统水温(应保持在22±1℃)
检查激光电源电压稳定性(波动范围不超过±5%)
检查激光气体纯度及压力
– 无激光输出:
确认安全联锁装置状态
检查光路系统镜片是否污染或损坏
验证激光器工作模式设置
2. 机械系统异常
– 运动轴异常:
检查导轨润滑情况(油脂量、污染程度)
检测伺服电机温度(正常范围0-60℃)
验证各轴限位开关功能
– 定位精度偏差:
执行自动校准程序
检查光栅尺/编码器清洁度
验证机械传动部件(丝杠、皮带)磨损情况
3. 控制系统异常
– 软件故障:
重启控制系统
检查程序代码是否有误
验证数据传输接口稳定性
– 硬件故障:
检查控制卡连接状态
测试各I/O端口功能
测量供电电压稳定性
三、应急处置流程
1. 立即停机:发现异常第一时间按下急停按钮
2. 安全隔离:切断电源、关闭气源,悬挂警示标识
3. 初步诊断:根据报警代码和现象判断故障范围
4. 分级处置:
– 一般异常:由现场技术人员按手册处理
– 复杂故障:联系设备厂家技术支持
– 安全隐患:上报安全管理部门
5. 记录报告:详细记录异常现象、处置过程及结果
四、预防性维护建议
1. 日常维护:
– 每日开机前检查光学元件清洁度
– 每周检查运动部件润滑情况
– 每月校准激光光路和定位精度
2. 定期保养:
– 每季度更换冷却水并清洗水箱
– 每半年检查电气连接紧固状态
– 每年由专业人员进行全面检测
3. 操作规范:
– 严格按工艺参数操作,禁止超负荷运行
– 保持工作环境清洁(温度20-26℃,湿度40-70%)
– 操作人员必须经过专业培训并持证上岗
五、安全注意事项
1. 处理激光系统异常时必须佩戴专用防护眼镜
2. 检修前确保电容已完全放电(等待5分钟以上)
3. 不得擅自调整激光器内部光学元件
4. 设备维护时应两人以上在场,确保安全
通过建立完善的异常处置机制,可最大限度减少激光划片机故障停机时间,保障生产效率和产品质量。建议企业根据设备型号制定详细的应急预案,并定期组织演练。
点击右侧按钮,了解更多激光打标机报价方案。
激光划片机参数的设定
激光划片机参数的设定

激光划片机参数设定优化指南
激光划片机作为精密加工设备,其参数设定直接影响加工质量、效率和成本。合理的参数组合能够确保切割精度、减少热影响区并延长设备使用寿命。以下是激光划片机关键参数的设定原则及优化建议。
一、激光功率设定
激光功率是影响切割深度和速度的核心参数。对于硅片、蓝宝石等硬脆材料:
– 常规厚度(0.1-0.3mm):建议功率范围50-150W
– 较厚材料(>0.5mm):可提升至200-300W
优化要点:
1. 采用”功率渐变”技术,入口处稍高功率确保穿透,中段稳定功率维持切割
2. 对于热敏感材料,应选择”刚好足够切割”的最小功率
3. 配合脉冲频率调整,高峰值功率+低占空比可减少热累积
二、脉冲频率与占空比
脉冲参数决定能量分布方式:
– 频率范围:1-100kHz(材料越脆,频率应越高)
– 占空比:10-50%(热敏感材料取低值)
特殊应用设置:
– 硅片切割:20-30kHz频率,15-25%占空比
– 陶瓷基板:50-80kHz高频脉冲
– 超薄玻璃:采用burst脉冲模式,脉冲串间隔控制
三、扫描速度优化
速度与功率必须匹配:
– 常规速度:100-500mm/s
– 高精度切割:降至50-100mm/s
– 粗加工:可达800-1200mm/s
速度控制策略:
1. 拐角处自动降速30-50%保证转角质量
2. 采用”变速切割”技术,直线段高速,复杂轮廓低速
3. 建立速度-功率关联曲线,系统自动补偿
四、焦点位置与光斑控制
聚焦参数决定能量密度:
– 焦点位置:通常置于材料表面下1/3厚度处
– 光斑直径:20-50μm(视材料需求)
– 景深控制:±0.05mm以内
先进调焦技术:
1. 实时焦点跟踪系统(Z轴动态调整)
2. 变焦切割技术(不同区域不同焦点)
3. 椭圆光斑应用(特定角度切割)
五、辅助气体参数
气体类型与压力选择:
– 惰性气体(氮气):压力0.2-0.5MPa(防氧化)
– 活性气体(氧气):压力0.1-0.3MPa(助燃切割)
– 空气切割:压力0.3-0.8MPa(经济型方案)
气体优化方向:
1. 多通道气体控制(不同切割阶段不同气体)
2. 气帘角度可调设计
3. 气体预热技术(某些特殊材料)
六、参数组合验证方法
建立系统化调试流程:
1. 单因素试验确定各参数大致范围
2. 正交试验法寻找最优参数组合
3. 建立材料-参数数据库实现智能匹配
4. 开发自适应切割系统(实时反馈调整)
典型参数组合示例(硅片切割):
– 功率:120W
– 频率:25kHz
– 速度:300mm/s
– 占空比:20%
– 焦点:表面下0.1mm
– 氮气压力:0.3MPa
通过科学系统的参数设定和持续优化,激光划片机可达到μm级加工精度,热影响区控制在10μm以内,同时保持高生产效率和设备稳定性。建议建立完善的参数管理体系,定期校准设备状态,确保加工质量的一致性。
点击右侧按钮,了解更多激光打标机报价方案。
划片机怎么调激光
划片机怎么调激光

划片机激光调节技术指南
一、激光调节前的准备工作
1. 安全防护措施
– 佩戴专用激光防护眼镜
– 确保工作区域通风良好
– 穿戴防静电工作服和手套
– 检查设备紧急停止按钮功能正常
2. 设备检查
– 确认激光器冷却系统运行正常
– 检查光学镜片清洁度,必要时用无尘布和专用清洁剂擦拭
– 验证设备接地良好
– 检查气体供应系统压力是否达标
3. 材料准备
– 准备测试用样品材料(与实际加工材料一致)
– 准备激光能量测试卡
– 准备校准用标准样板
二、激光参数调节步骤
1. 功率调节
– 根据材料特性设置初始功率(通常为额定功率的30-50%)
– 采用渐进式调节法,每次调整5-10%幅度
– 记录不同功率下的切割效果
– 找到既能保证切割质量又不造成材料过度烧蚀的最佳功率点
2. 焦距校准
– 使用焦距测试仪或标准高度规
– 通过Z轴微调装置进行精细调节
– 观察激光光斑形态,确保达到最小聚焦直径
– 对焦后锁定Z轴位置并做好标记
3. 光路校准
– 检查激光束与机械轴的同轴度
– 使用红光指示器辅助校准
– 调节反射镜角度使激光束居中
– 通过烧蚀测试验证光路准确性
三、工艺参数优化
1. 脉冲参数设置
– 调节脉冲频率(通常20-100kHz)
– 优化脉冲宽度(ns级或μs级)
– 测试不同占空比对切割质量的影响
2. 辅助气体调节
– 根据材料选择合适气体(氮气、氧气或压缩空气)
– 调节气体压力(通常0.2-0.8MPa)
– 优化喷嘴高度和角度
– 检查气体纯度是否符合要求
3. 运动参数配合
– 协调激光参数与运动速度
– 优化加速度和减速度曲线
– 设置适当的切入切出参数
– 验证拐角处的激光功率补偿
四、质量验证与微调
1. 切割质量评估
– 检查切缝宽度均匀性
– 测量切割面粗糙度
– 评估热影响区大小
– 检查底部熔渣残留情况
2. 精度验证
– 使用显微镜测量实际切割尺寸与设计尺寸偏差
– 检查位置重复精度
– 验证轮廓跟随精度
– 进行多批次稳定性测试
3. 参数记录与标准化
– 建立材料-参数对应数据库
– 记录最优工艺参数组合
– 制定标准操作规程
– 保存典型样品作为参考标准
五、常见问题处理
1. 能量不均匀
– 检查激光器输出稳定性
– 清洁或更换光学元件
– 验证电源供电质量
– 检查冷却系统效率
2. 焦点漂移
– 检查聚焦镜固定情况
– 验证Z轴传动系统精度
– 排除热变形因素
– 考虑使用自动对焦系统
3. 切割缺陷
– 针对毛刺调整功率和速度比例
– 针对裂纹优化脉冲参数
– 针对烧蚀调节辅助气体参数
– 针对变形改进装夹方式和切割路径
通过以上系统的调节和优化,可以确保划片机激光系统达到最佳工作状态,满足高精度、高效率的加工要求。实际操作中应根据具体设备和材料特性进行适当调整,并建立完善的工艺参数数据库。
