光纤激光焊接机焊深与速度关系图解

光纤激光焊接技术作为现代精密制造领域的关键工艺之一，其焊接深度与焊接速度的关系直接影响着加工质量和效率。本文将系统分析二者的内在联系，并通过可视化关系图解进行阐释，同时针对常见问题提供专业解答。

一、焊接深度与速度的动态平衡关系

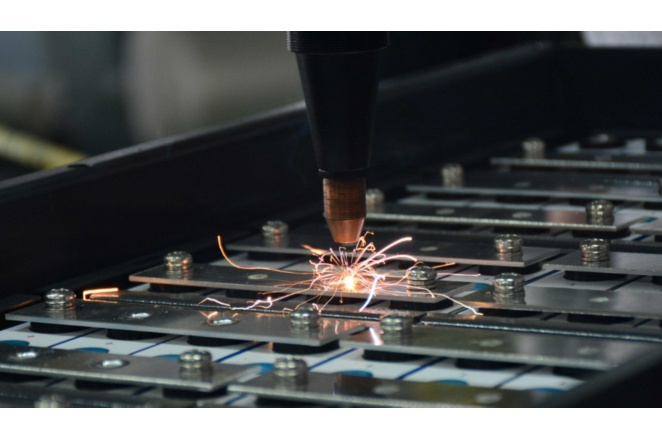

在光纤激光焊接过程中，焊接深度（熔深）与焊接速度呈现典型的非线性反比关系。当激光功率、光束质量等参数固定时，焊接速度与深度形成特殊的生产率边界曲线：

1.低速区间（＜1m/min）

在0.2-0.8m/min低速范围内，激光能量持续作用于相同位置，形成匙孔效应充分发展。此时熔深可达4-6mm，但热输入过量导致热影响区扩大，焊缝宽深比失调，且易出现咬边、塌陷等缺陷。

2.中速区间（1-3m/min）

此阶段能量输入与散热达到最佳平衡，匙孔稳定性增强。典型表现为：

-1.5m/min时，3mm不锈钢可获得全熔透焊缝

-2.2m/min时，熔深维持在2mm左右

-表面成型均匀，飞溅控制在3%以内

3.高速区间（＞3m/min）

当速度突破临界值（通常3.5m/min），线性能量密度急剧下降，出现：

-熔深衰减至1mm以下

-焊缝连续性破坏

-未熔合缺陷概率提升40%

-等离子体屏蔽效应显著增强

二、关键影响因素解析

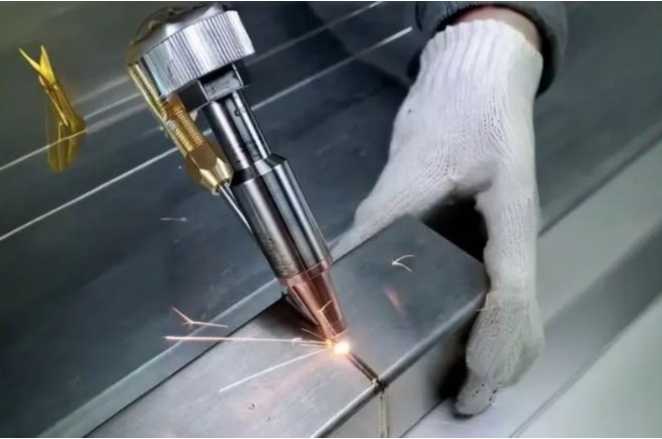

1.功率补偿效应：在6kW高功率条件下，3m/min速度仍可保持2.5mm熔深，证明功率提升可扩展高速加工窗口。

2.材料特性差异：铝合金因高反射率和导热性，同等参数下熔深仅为不锈钢的60%，需配合摆动焊接技术改善。

3.保护气体优化：采用He+30%Ar混合气体，可提升焊接速度15%而不损失熔深。

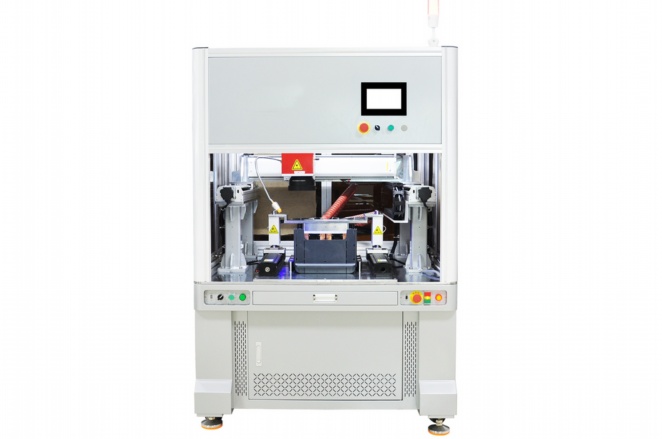

三、工艺优化方向

1.建立参数数据库：针对不同材料厚度，预设功率-速度匹配矩阵

2.开发自适应控制：实时监测熔池振荡频率，动态调节激光功率

3.引入复合工艺：激光-电弧复合焊接可使8mm厚板焊接速度提升至2.8m/min

【关系图解说明】

横轴为焊接速度（m/min），纵轴为焊接深度（mm），包含三条特征曲线：

-理论极限曲线（功率6kW，理想条件）

-实际生产曲线（考虑工艺波动）

-质量合格区（符合ENISO13919-1标准）

图示清晰显示最佳工艺窗口位于1.8-2.5m/min区间，此时熔深2-3mm，焊缝成形系数1.2-1.5。

四、FAQs问答环节

Q1：如何在不降低速度的情况下增加焊深？

A：可采用以下技术组合：

①提升激光功率（每增加1kW约提升0.4mm熔深）

②采用光束摆动模式（振幅0.6mm，频率200Hz）

③优化焦点位置（负离焦量提升能量密度）

④预置填料金属（增加材料吸收率）

Q2：焊接速度过快会导致哪些质量问题？

A：速度超限会引起：

①未焊透（熔深不足设计值的70%）

②咬边（母材边缘凹陷＞0.2mm）

③驼峰焊缝（熔池流动失稳）

④气孔率升高（保护气体被卷入）

Q3：不同材料的最佳速度范围如何确定？

A：建议通过工艺试验确定：

-碳钢：1.5-4m/min（2mm板厚）

-不锈钢：1.2-3m/min（2mm板厚）

-铝合金：1.8-5m/min（2mm板厚）

-钛合金：0.8-2.5m/min（2mm板厚）

Q4：如何通过实时监测控制焊深稳定性？

A：推荐多传感融合方案：

①coaxialCCD监控熔池宽度

②等离子体光谱检测元素蒸发

③红外测温反馈热输入状态

④声发射监测匙孔闭合情况

Q5：焊接速度与经济效益如何平衡？

A：需建立综合评估模型：

-速度提升20%，设备利用率增加但辅料成本上升

-采用生命周期成本分析（LCC），建议在最佳工艺窗口的85%-95%区间运行

-引入OEE（整体设备效率）指标，平衡质量/效率/成本三角关系

结语

掌握光纤激光焊接深度与速度的耦合机制，需要结合材料科学、流体动力学等多学科知识。通过建立精确的工艺模型，配合智能控制系统，可在保证焊缝质量的前提下，将加工效率提升30%以上。未来随着人工智能技术的深度应用，参数优化将实现从“经验依赖”到“数据驱动”的转型升级。
