光纤激光焊接机视觉定位系统集成方案

随着工业制造向高精度、高效率方向发展，光纤激光焊接技术因其能量密度高、热影响区小、焊接速度快等优势，在汽车制造、航空航天、精密电子等领域得到广泛应用。然而，传统焊接依赖人工定位，易受操作者经验影响，导致焊接质量不稳定。视觉定位系统通过图像采集与处理，实现对工件位置的自动识别与定位，显著提升焊接精度与自动化水平。

本方案旨在设计一套集成于光纤激光焊接机的视觉定位系统，解决高精度焊接中的定位难题。

一、系统组成与工作原理

1.硬件组成：

-工业相机：采用高分辨率CCD或CMOS相机（如500万像素以上），搭配远心镜头以减少图像畸变，确保采集图像清晰。

-光源系统：使用LED环形光源或同轴光源，提供均匀照明，增强工件特征对比度，减少反光干扰。

-图像处理单元：集成高性能工控机（如Inteli7处理器、8GB内存），配备图像采集卡，用于运行视觉算法。

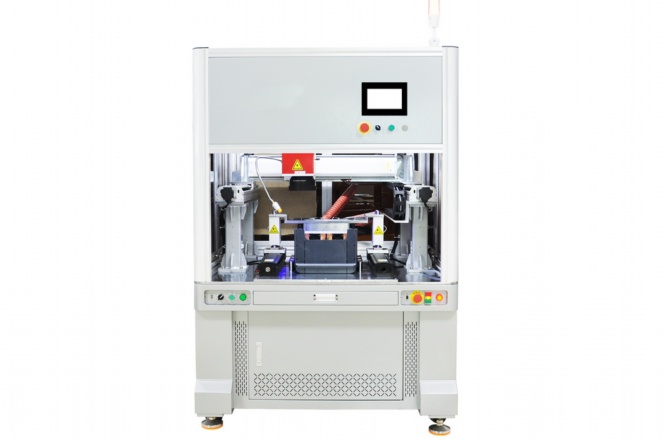

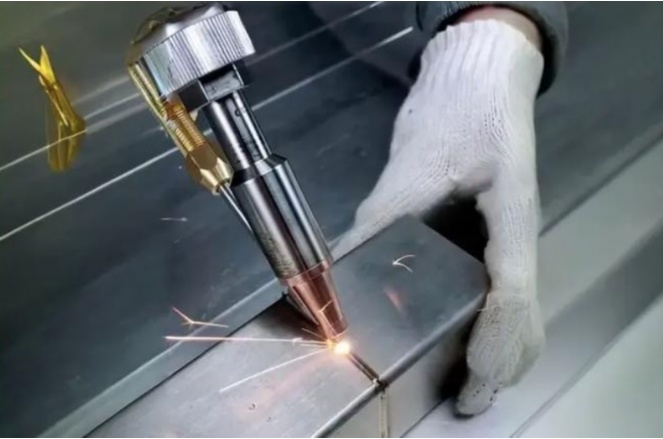

-激光焊接机：选用光纤激光器（如1kW以上功率），配合振镜系统实现快速扫描焊接。

-通信模块：通过EtherCAT或Profinet协议实现视觉系统与焊接机PLC的实时数据交换。

2.软件功能：

-图像采集与预处理：通过相机采集工件图像，进行灰度化、滤波去噪、边缘增强等处理。

-特征提取与匹配：利用模板匹配或深度学习算法（如CNN）识别焊缝位置、角度等特征。

-坐标标定与转换：通过手眼标定（Eye-to-Hand模式）将图像坐标转换为机器人坐标系，定位精度可达±0.1mm。

-实时控制：视觉系统将定位数据发送至焊接机，动态调整激光焦点路径，实现自适应焊接。

3.工作流程：

-工件上料后，相机采集图像并传输至处理单元。

-软件提取焊缝特征，计算位置偏差。

-系统生成校正指令，驱动焊接头移动至目标位置。

-激光器按预设参数完成焊接，同时视觉系统实时监测焊缝质量。

二、系统优势

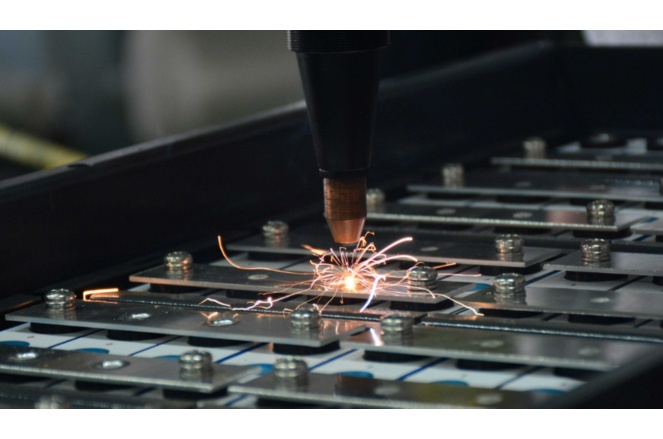

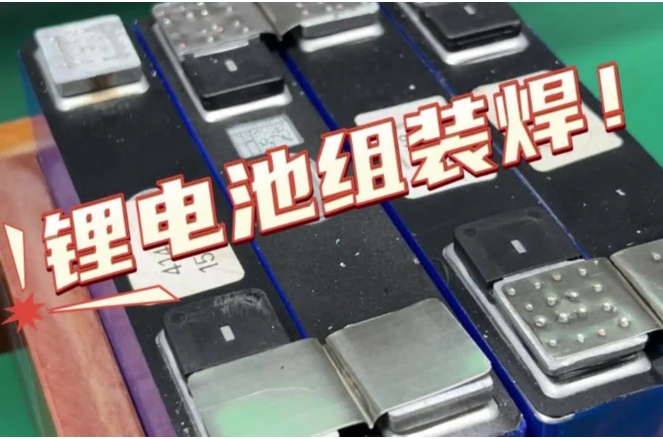

1.高精度定位：视觉定位精度达0.05mm，适用于微细焊缝（如电池极耳焊接）。

2.自适应能力强：可兼容不同工件形状，通过软件更新模板应对产品换型。

3.效率提升：定位时间小于0.5秒，较人工定位效率提高50%以上。

4.质量追溯：集成数据记录功能，保存焊接参数与图像，支持质量分析。

三、应用场景

-汽车零部件：如齿轮、传感器外壳的密封焊接。

-电子元器件：PCB板连接点、芯片引脚焊接。

-医疗器械：内窥镜支架、手术器械的精密焊接。

四、实施步骤

1.需求分析：明确工件材料、焊缝规格及精度要求。

2.硬件选型：根据现场环境选择防尘、防震相机与光源。

3.系统集成：安装硬件并开发定制化软件，完成手眼标定。

4.测试验证：使用标准工件进行重复定位测试，优化算法参数。

5.培训与维护：提供操作培训，建立定期校准与维护制度。

五、总结

本方案通过集成视觉定位系统与光纤激光焊接机，实现了焊接过程的智能化与高精度化，有效降低人工误差，提升生产效益。未来可结合AI算法进一步优化复杂环境下的识别能力，推动智能制造升级。

FAQ问答

Q1:视觉定位系统的精度受哪些因素影响？如何提升？

A1:精度主要受相机分辨率、镜头畸变、光照条件及标定算法影响。提升方法包括：选用高分辨率相机与远心镜头、优化光源均匀性、定期进行手眼标定，并采用亚像素处理算法提高边缘检测精度。

Q2:系统能否适应反光或深色工件？

A2:可以。通过调整光源角度（如采用低角度环形光）或使用偏振滤光片减少反光；对于深色工件，可增加光源强度或采用红外相机增强图像对比度。软件层面可通过HDR成像或多曝光融合技术处理高动态范围场景。

Q3:视觉系统与焊接机的响应延迟如何解决？

A3:延迟主要来自图像处理与通信。解决方案包括：采用实时操作系统（如RT-Linux）、优化算法复杂度（如硬件加速）、使用千兆以太网或EtherCAT实现毫秒级数据传输，并预设运动预测模型补偿延迟。

Q4:系统维护需要注意哪些事项？

A4:定期清洁相机镜头与光源防止污渍影响；每月校验一次坐标标定；更新软件版本以修复漏洞；检查电缆连接避免松动；存储环境温度建议保持在0-40℃，湿度低于80%。

Q5:如何应对工件尺寸或型号变更？

A5:系统支持柔性配置。通过软件加载新工件的CAD模板或快速采集样本图像更新数据库；对于批量换型，可预设多组参数方案，一键切换。此外，基于深度学习的系统可通过少量样本自适应训练，无需重新标定。
