激光划线设备光学路径标定方法详解

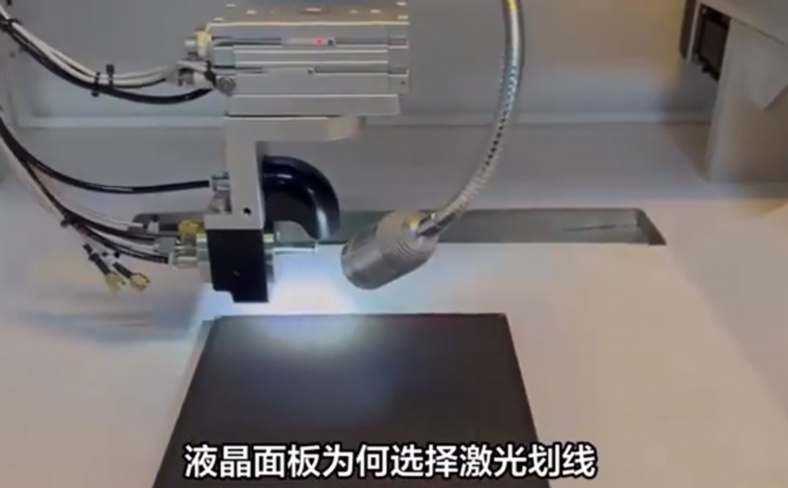

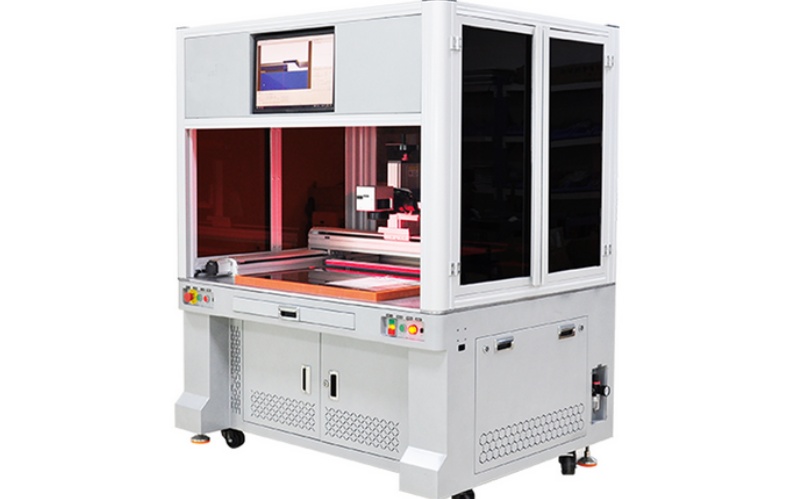

激光划线设备广泛应用于工业制造领域，如半导体加工、汽车零部件标记和精密仪器雕刻等。它通过高能激光束在材料表面进行精确划线，其精度直接取决于光学路径的准确性。光学路径标定是指校准激光束从激光器发射到聚焦透镜的整个光路，确保光束路径无偏差、焦点位置正确，从而保证划线质量和效率。如果标定不当，可能导致划线偏移、功率损失或设备损坏，因此定期标定是维护设备性能的关键环节。

一、标定的重要性

光学路径标定不仅关乎设备精度，还影响生产安全性和成本。例如，在微电子行业中，激光划线偏差超过几微米就可能导致电路短路。标定能减少材料浪费、延长设备寿命，并符合行业标准如ISO9001质量管理体系。据统计，定期标定可将设备误差降低90%以上，显著提升生产效率。

二、标定前的准备工作

在开始标定前，需确保环境稳定：温度控制在20-25°C，湿度低于60%，以避免热胀冷缩或冷凝影响光学元件。同时，准备必要工具：

-激光功率计：用于测量激光输出功率。

-光学靶标或CCD相机：用于检测光束位置和形状。

-校准软件：如专用激光控制程序，可自动调整参数。

-清洁工具：如无尘布和异丙醇，用于清理镜片和透镜。

安全措施至关重要：操作人员需佩戴激光防护眼镜，并确保设备断电后再进行物理调整。

三、光学路径标定步骤详解

标定过程通常包括五个核心步骤，需按顺序执行以确保准确性。

1.初始检查和清洁

首先，检查激光器、反射镜和聚焦透镜是否有污垢、划痕或松动。使用无尘布轻轻擦拭光学表面，避免留下指纹。同时，验证激光器输出功率是否稳定，可通过功率计测量基线值。任何异常都应在标定前修复。

2.路径对齐校准

这是标定的核心环节。使用光学靶标（如十字线靶）放置在光束路径的关键点，例如反射镜后和聚焦透镜前。启动低功率激光，观察靶标上的光束位置。如果光束偏离中心，需微调反射镜的角度螺钉，使用六角扳手进行精细调整，直到光束与靶标中心重合。重复此过程对所有反射镜进行校准，确保整个路径直线性。对于自动设备，可通过软件辅助，输入偏移量进行补偿。

3.焦点位置校准

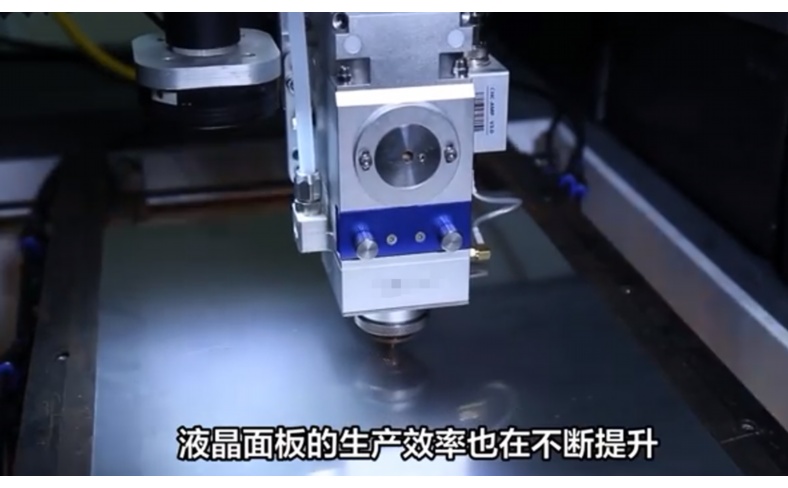

焦点偏差会导致划线模糊或深度不均。将靶标移至工作平面，调整聚焦透镜的Z轴位置，使用显微镜或CCD相机观察光束最小光斑（即焦点）。记录最佳焦点位置，并在控制软件中设置相应参数。如果设备支持，可进行自动对焦测试，例如通过扫描一条线并测量其宽度来验证焦点精度。

4.功率和光束质量验证

使用激光功率计测量输出功率，确保与设定值一致（例如，偏差不超过±5%）。同时，通过光束分析仪检查光束模式（如TEM00模式），如果出现畸变，可能需更换光学元件或调整光路。这一步能预防功率不足或光束发散导致的划线问题。

5.测试和最终验证

在实际材料（如金属或硅片）上进行划线测试，使用显微镜或坐标测量机检查线条宽度、位置和一致性。如果结果不符合规格（例如，公差在±10微米内），重复上述步骤。记录标定数据，包括日期、参数和操作员，便于追踪和维护。

整个标定过程通常需30-60分钟，具体时间取决于设备复杂度和操作经验。完成后，设备应恢复到最佳性能状态。

四、注意事项与最佳实践

-定期维护：建议每3-6个月进行一次全面标定，或在设备移动、环境变化后立即执行。

-软件更新：确保控制软件为最新版本，以兼容新校准算法。

-人员培训：操作员应熟悉光学原理和设备手册，避免盲目调整。

-文档记录：保留标定日志，便于故障排查和审计。

通过系统化的光学路径标定，激光划线设备能保持高精度和可靠性，助力工业生产提质增效。接下来，我们通过FAQ解答常见疑问。

FAQ（常见问题解答）

1.什么是光学路径标定？为什么它在激光划线设备中如此重要？

光学路径标定是指校准激光束从发射到聚焦的整个光路，确保光束路径无偏差、焦点准确。在激光划线设备中，它至关重要，因为任何路径误差都会导致划线位置偏移、宽度不均或功率损失，影响产品质量。例如，在PCB制造中，微米级偏差可能造成电路故障。定期标定能减少废品率，延长设备寿命，并符合行业质量标准。

2.标定频率应该是多久一次？有哪些因素会影响标定周期？

一般建议每3-6个月进行一次全面标定，但具体频率取决于使用环境和工作负荷。高频使用（如24/7运行）、环境振动大或温度波动大的情况下，可能需每月检查。此外，设备移动或更换光学元件后，应立即标定。忽略标定可能导致误差累积，增加维修成本。

3.标定过程中常见的错误有哪些？如何避免？

常见错误包括：未清洁光学元件导致光束散射、调整反射镜时用力过猛损坏螺纹、或忽略软件参数设置。为避免这些，操作前务必阅读设备手册，使用专用工具轻柔调整，并在标定后验证结果。例如，先用低功率测试光束路径，再逐步提高功率，以防止意外灼伤。

4.如何判断光学路径标定是否成功？有哪些验证方法？

成功标定的标志包括：光束在靶标上居中、焦点光斑最小且均匀、划线测试线条宽度一致且位置精确。验证方法包括使用显微镜测量划线尺寸、功率计确认输出稳定，以及软件模拟路径。如果划线偏差在允许公差内（如±5微米），且无功率波动，则标定成功。

5.如果标定后设备仍出现划线问题，可能是什么原因？该如何处理？

可能原因包括：光学元件老化、激光器功率衰减或控制软件故障。处理步骤：首先重新检查标定记录，确认无遗漏；其次，测试单个组件，如更换透镜或校准激光器；最后，联系厂家技术支持。如果问题持续，可能需专业维修，避免自行拆解导致进一步损坏。

结语

光学路径标定是激光划线设备维护的核心环节，通过系统化的步骤和定期检查，能确保设备长期稳定运行。遵循本文指南，结合实践经验和FAQ解答，用户可有效提升标定效率，减少生产中断。如果您有更多疑问，建议参考设备手册或咨询专业服务商。
