新能源电池托盘焊接变形控制方案

以下是关于新能源电池托盘焊接变形控制方案的详细阐述，总字数约800字。本方案结合工程实践和理论分析，旨在为新能源汽车电池托盘的焊接工艺提供系统性指导，确保产品精度、结构完整性和安全性。

引言

新能源电池托盘是电动汽车电池系统的关键承载部件，通常由铝合金或高强度钢制成，用于固定和保护电池模块。焊接是托盘制造的核心工艺，但由于焊接过程中热输入不均匀，易导致热应力集中、材料收缩和变形，影响托盘的尺寸精度、密封性和疲劳寿命。控制焊接变形对于提升产品质量、降低返工率和成本至关重要。本方案从变形机理出发，提出综合控制措施，适用于批量生产环境。

一、焊接变形的原因分析

焊接变形主要由热循环过程中的不均匀膨胀和收缩引起。具体原因包括：

1.热应力集中：焊接时局部高温使材料熔化，冷却后产生收缩应力，若托盘结构复杂（如多焊缝交叉），易导致翘曲、弯曲或角变形。

2.材料特性：新能源托盘常用铝合金，其高热导率和低熔点加剧了变形风险；同时，残余应力在焊接后释放，可能引发长期尺寸不稳定。

3.工艺因素：焊接参数（如电流、电压、速度）不当、焊接顺序不合理或夹具设计缺陷，会放大变形效应。例如，高能量输入焊接（如MIG焊）易造成热影响区扩大。

二、焊接变形控制方案

本方案采用“预防为主、综合控制”的原则，涵盖工艺优化、工装设计、材料处理和先进技术应用，确保变形量控制在允许范围内（如±0.5mm以内）。

1.工艺优化

-焊接参数控制：采用低热输入焊接方法，如脉冲MIG焊或CMT（冷金属过渡）技术，减少热积累。参数需通过试验优化：电流控制在150-200A，电压18-22V，焊接速度0.3-0.5m/min，以平衡熔深和热输入。

-焊接顺序设计：遵循“对称焊接”和“从内到外”原则，避免应力集中。例如，先焊接托盘内部加强筋，再处理外围焊缝；采用分段跳焊法，分散热影响。

-多层多道焊：对于厚板焊缝，采用多道焊替代单道焊，每道焊缝间隔冷却，降低累积变形。

2.夹具与工装设计

-刚性固定：使用专用夹具对托盘进行全约束定位，夹具材料需具高刚性和耐热性（如碳钢），并在关键区域（如焊缝附近）增加压紧点，防止焊接过程中工件移动。

-模具有效补偿：夹具设计时预留反变形量（如预弯0.1-0.3°），抵消焊接收缩；同时，采用液压或气动夹紧系统，确保压力均匀，避免局部应力。

3.材料与热处理控制

-预热与后热：对铝合金托盘进行预热（80-120°C），减少热梯度；焊接后立即实施消应力热处理（如250°C×2h退火），促进应力均匀释放。

-材料选择：优选低热膨胀系数的铝合金（如6系铝），或采用复合材料局部增强，以降低变形敏感性。

4.先进焊接技术与模拟预测

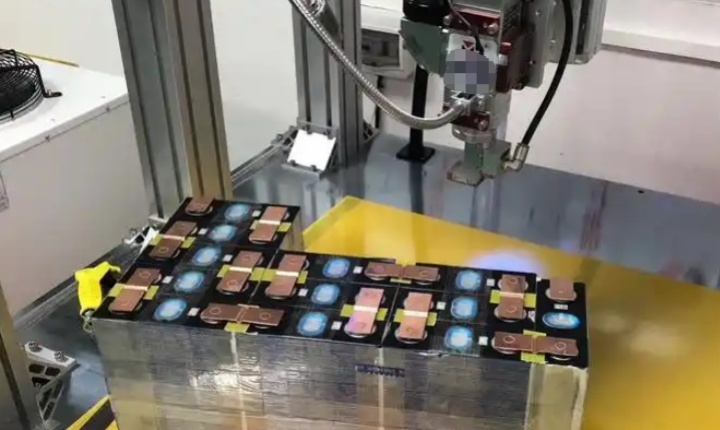

-应用低变形焊接技术：推广激光焊接或搅拌摩擦焊（FSW），这些方法热输入小、变形低，尤其适用于薄壁托盘结构。

-数值模拟与监控：利用CAE软件（如ANSYS或SYSWELD）模拟焊接过程，预测变形趋势并优化工艺；在生产中集成实时监测系统，通过传感器检测温度场和变形量，及时调整参数。

5.质量检验与反馈

-在线检测：采用三坐标测量机或激光扫描仪，对焊接后托盘进行全尺寸检验，重点关注平面度和平行度。

-数据反馈循环：建立工艺数据库，记录变形数据并分析原因，持续改进方案；对不合格品进行应力校正（如机械矫形或热矫形）。

三、实施步骤与注意事项

1.前期准备：进行焊接工艺评定（WPS），确定最佳参数；培训操作人员，确保规范执行。

2.生产控制：在批量生产中，定期检查夹具磨损和焊接设备状态，避免偏差积累。

3.成本与效率平衡：本方案可降低返工率20%以上，但需投资先进设备和夹具，建议分阶段实施，优先处理高变形风险区域。

结论

新能源电池托盘焊接变形控制是一项系统工程，需从工艺、工装、材料和监控多维度入手。通过本方案，可有效将变形控制在公差范围内，提升产品可靠性和生产效率，为新能源汽车行业发展提供支撑。未来，结合智能制造和AI优化，将进一步实现精准控制与成本优化。
