精密电池焊接设备测试标准

引言

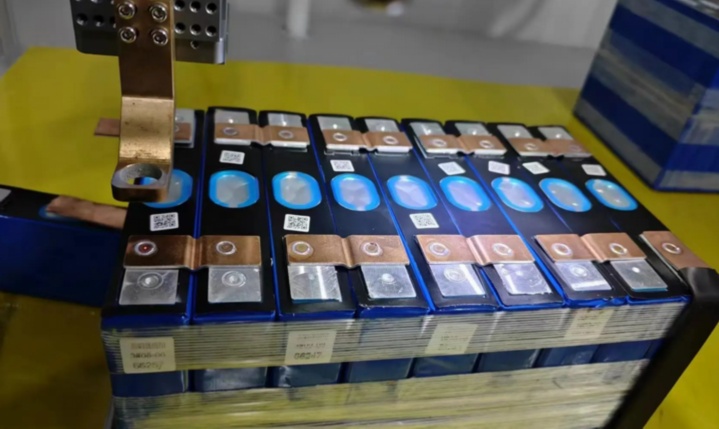

随着新能源汽车、消费电子及储能行业的飞速发展，锂电池作为核心动力源和储能单元，其制造工艺的要求日益严苛。焊接作为电池Pack（电池包）制造中的关键连接工艺，其质量直接决定了电池的导电性能、机械强度、安全性和一致性。因此，建立一套科学、全面、可量化的精密电池焊接设备测试标准，对于保障产品质量、提升生产效率和降低安全风险至关重要。本标准旨在为设备的选型、验收、周期性校验及工艺验证提供依据。

一、设备性能测试

此部分测试旨在验证设备本身在空载及模拟负载状态下的基础性能是否达到设计指标。

1.焊接系统输出精度与稳定性测试：

能量/功率稳定性：使用激光功率计或焊接能量监测器，在额定参数下连续触发焊接（如1000次），记录每次的峰值功率、能量值。要求输出能量的波动范围小于等于±3%。

频率与波形一致性：对于脉冲焊接，需检测脉冲波形（上升沿、持续期、下降沿）的一致性，确保每个焊点的热输入相同。

焊接头定位精度与重复定位精度：使用激光干涉仪或高精度标定工具，测试焊接头在三维空间内移动至指定坐标的准确度（定位精度）和多次返回同一位置的偏差（重复定位精度），通常要求微米级。

2.运动控制系统测试：

运行轨迹精度：执行复杂的二维或三维焊接路径，检验实际轨迹与预设轨迹的偏差。

速度稳定性：在恒定负载下，测试焊接头在不同运行速度下的实际速度与设定速度的偏差，确保焊接过程中速度稳定，避免因速度波动导致焊点质量不均。

3.视觉定位系统测试：

定位准确度：使用标准标定板，测试视觉系统识别特征点（如电芯极耳、Busbar孔位）的坐标与实际物理坐标的偏差。

重复捕捉精度：对同一工件进行多次（如50次）拍照定位，统计其计算出的坐标数据的标准差。

识别成功率：在模拟产线节拍下，统计视觉系统对特定工件在正常光照、轻微遮挡、表面反光等条件下的识别成功率，要求≥99.9%。

二、焊接工艺质量测试

此部分测试是核心，通过制作标准试样并对其进行破坏性及非破坏性检验，来验证焊接工艺的优劣。

1.外观检验：

标准：焊点/焊缝形状规则、均匀、连续，无飞溅、裂纹、烧穿、虚焊、凹坑等缺陷。

方法：使用高倍率光学显微镜或体视显微镜进行100%在线或抽样检查。

2.焊接尺寸检测：

标准：焊斑直径、焊缝宽度与熔深需符合工艺规范要求。例如，焊点直径公差控制在±0.1mm以内。

方法：使用金相显微镜测量熔深、熔宽；使用工具显微镜或影像测量仪测量焊点外部尺寸。

3.机械性能测试（破坏性）：

拉伸/剪切强度测试：使用材料试验机，对焊接试样进行拉伸或剪切测试，直至断裂。记录最大拉/剪力值。强度值必须大于等于设计规定的最小值（如母材强度的80%）。

撕裂测试：适用于多层薄片焊接，检验焊核的牢固度，要求断裂位置发生在母材而非焊核界面。

4.电气性能测试：

接触电阻测试：使用微欧计测量焊接接头的电阻。要求电阻值低且稳定，同一批次产品电阻波动范围小。过高的电阻会导致局部发热，影响电池性能和寿命。

过电流能力测试：对焊接接头施加短时大电流，监测其温升和是否出现熔断，验证其载流能力。

5.内部质量分析（金相分析）：

标准：制作焊接接头的横截面金相试样，观察其微观结构。

要求：熔合区与热影响区界限清晰，无气孔、裂纹、未熔合等内部缺陷。熔深符合要求，且不能损伤电芯内部结构（如隔膜）。

三、安全与可靠性测试

1.设备安全：检查急停按钮、光栅、防护罩等安全装置的有效性。激光设备需检查激光防护是否符合Class1安全标准。

2.系统稳定性与耐久性测试：设备在额定工艺参数下，连续运行至少72小时（或设定更高要求），统计其故障停机时间，计算平均无故障时间（MTBF），要求高于行业标准。

3.工艺窗口测试：对关键参数（如功率、速度、焦距）进行DOE（实验设计）分析，找到其最优工作区间（工艺窗口），并验证在窗口边界条件下，焊接质量依然能满足最低要求，以确保生产过程中的容错能力。

总结

精密电池焊接设备的测试标准是一个多维度、系统性的工程。它不仅要关注设备出厂时的静态性能，更要紧密结合实际生产中的动态工艺质量。通过严格执行以上测试标准，可以确保焊接设备始终处于最佳工作状态，从而为生产出高安全、高性能、高一致性的电池产品奠定坚实的基础，最终推动整个新能源产业链的健康发展。
