激光模切机CCD识别偏移常见误区

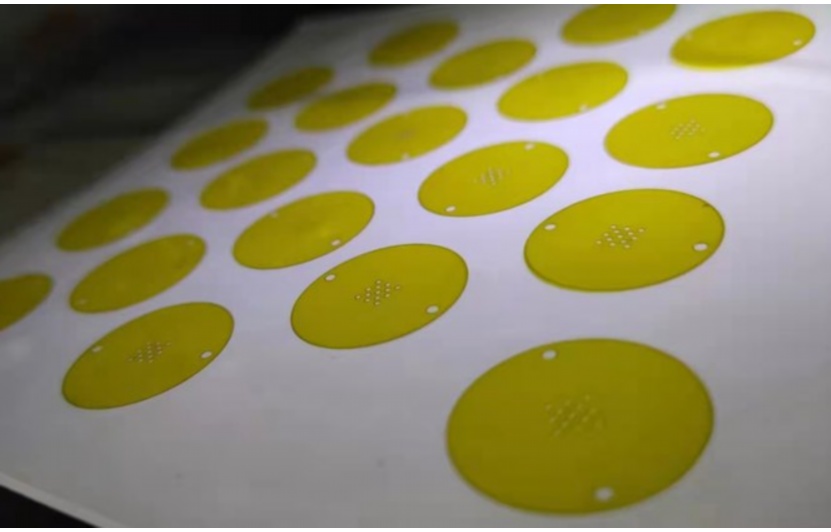

在现代高精度的印刷包装行业，激光模切机以其灵活性、高效率和无需刀模的优势，已成为印后加工的关键设备。而CCD视觉识别系统，则是激光模切机的“眼睛”，它通过捕捉材料上的标记点，确保激光切割路径与印刷图案精准对位。然而，在实际生产中，“CCD识别偏移”是操作人员最常遇到也最令人头疼的问题之一。

许多人在处理此问题时，容易陷入一些思维和操作上的误区，导致问题反复出现，严重影响生产效率和产品良率。

本文将深入剖析激光模切机CCD识别偏移的五大常见误区，并提供系统性的解决思路。

误区一：盲目调整补偿值，治标不治本

当发现切割位置偏移时，许多操作者的第一反应是进入设备参数，修改X、Y轴的补偿值。这看似是最直接、最快速的解决方法。

误区分析：

补偿值是一个“全局偏移”修正。它假设整版材料的偏移是均匀一致的。然而，偏移的原因可能非常复杂，如镜头畸变、机械振动、材料局部拉伸等，这些都会导致非均匀性偏移。盲目修改补偿值，可能会让某个区域的切割变准，但其他区域（尤其是版面的四个角）的误差反而更大。这是一种“拆东墙补西墙”的做法，掩盖了问题的真正根源。

正确做法：

1.先诊断，后治疗：首先，观察偏移的规律。是整体偏移，还是局部偏移？是固定方向，还是随机跳动？

2.使用校准板：定期使用高精度的标准校准板对CCD系统进行标定。这个过程会自动计算出镜头的畸变参数和坐标系的比例关系，从根源上修正系统误差，远比手动补偿更科学、更全面。

3.补偿值作为微调手段：只有在确认是均匀、微小的系统性偏差时，才使用补偿值进行最终的精调。

误区二：忽视硬件基础，只关注软件参数

CCD识别是一个集光学、机械、电子于一体的系统。很多人一遇到问题就钻进软件菜单里，却忽略了最基础的硬件状态。

误区分析：

软件参数是基于硬件在理想状态下设置的。如果硬件本身出了问题，再完美的参数也无济于事。

镜头污染：镜头上微小的灰尘、油污会散射光线，导致标记点成像模糊、边缘定位不准。

光源衰减或不均：CCD光源亮度不足或照射不均，会使标记点与背景的对比度下降，识别算法难以找到精确的中心。

机械松动：相机固定螺丝、传动皮带松动，都会导致相机在运动过程中发生轻微晃动，造成识别位置随机漂移。

正确做法：

1.建立日常点检制度：每天开机前，用无尘布和酒精清洁CCD镜头和保护玻璃。

2.检查光源亮度：观察照明是否均匀明亮，如有必要，及时更换老化的LED光源。

3.定期紧固与保养：按照设备保养计划，检查并紧固关键部位的螺丝，确保机械结构的稳定性。

误区三：标记点设计不合理，让CCD“难堪”

CCD系统并非万能，它对标记点的识别能力有特定要求。很多偏移问题根源在于前期印刷的标记点本身就不合格。

误区分析：

尺寸过小或过大：标记点太小，像素点不足，中心定位精度低；太大则容易受印刷变形影响，且可能进入切割区域。

对比度不足：使用与底色相近的颜色（如浅黄标记印在白卡上），CCD难以将其从背景中分离出来。

形状不规则：设计成复杂的形状，或者印刷时有毛刺、飞墨，导致算法计算中心点时产生偏差。

位置太靠边：标记点过于靠近材料边缘，在搬运和上料过程中容易破损或卷曲。

正确做法：

1.标准化标记点：与印前部门制定严格的标记点标准。推荐使用实心圆，直径在2-3mm之间。

2.确保高对比度：使用与底色反差最大的颜色，通常黑色是最佳选择。

3.合理布局：标记点应放置在版面内且对称分布，至少使用三个点以校正材料的旋转和拉伸。

误区四：忽略环境与材料特性

生产环境和工作对象（材料）的动态变化，是导致CCD识别不稳定的重要因素。

误区分析：

环境振动：设备附近有其他大型设备（如空压机、冲床）运行，产生的振动会直接传递到相机，导致图像采集瞬间模糊。

环境光线干扰：强烈的环境光（尤其是太阳光或频闪灯）照射在材料表面，会干扰CCD自带光源的照明效果，造成识别错误。

材料变形：纸张、薄膜等材料对温湿度敏感。印刷过程中的拉伸、干燥收缩，或者存放不当导致的荷叶边、紧边，都会使实际图案与理论位置不符。

正确做法：

1.改善设备环境：将模切机安装在稳固的地面上，并与其他振源隔离。为设备窗户加装防光罩或窗帘。

2.控制车间温湿度：保持生产环境的恒温恒湿，让材料性能稳定。

3.上机前处理材料：对于易受潮的材料，提前放入车间进行温湿度平衡。对于已经变形的材料，应谨慎使用或做报废处理。

误区五：参数设置“一刀切”，不懂灵活变通

不同的材料、不同的标记点状况，需要不同的CCD识别参数。用一套参数应对所有情况，必然会出现问题。

误区分析：

识别阈值固定：阈值是区分标记点和背景的临界值。对于反光材料，阈值需要调低；对于哑光材料，阈值可能需要调高。固定不变的阈值无法适应所有场景。

搜索范围过大或过小：搜索范围设置过大，会增加处理时间，并可能误识别到类似的图案；设置过小，则可能在材料有较大初始偏移时找不到标记点。

忽略滤波功能：软件中的滤波功能（如平滑滤波、形态学滤波）可以有效地去除图像噪点，优化标记点形状，但设置不当也会滤掉有效信息。

正确做法：

1.建立材料参数库：为每类常用材料（包括其特定的印刷状态）保存一套优化过的CCD参数（如阈值、曝光时间、滤波强度等）。

2.先“教导”，后运行：在更换新材料或新印品时，务必重新“教导”CCD认识标记点，并微调参数，确保识别框稳定、精准地套在标记点上。

3.理解参数含义：操作人员应接受培训，理解核心参数的意义和作用，以便在遇到问题时能做出正确的调整。

【关于CCD识别偏移的五个问答】

Q1:我们每天都清洁镜头，但偏移还是偶尔发生，可能是什么原因？

A1:每天清洁镜头是好习惯，但偶尔偏移说明存在间歇性干扰。请重点检查：

1.气源波动：检查空气压缩机是否稳定，气管是否有漏气或折弯。气压突变会导致平台微小振动。

2.电气干扰：检查相机、光源的线缆是否完好，附近是否有大功率电机突然启动造成电压波动或电磁干扰。

3.材料一致性：同一批材料中，可能个别卷筒或纸张存在轻微的、不均匀的变形。

Q2:为什么校准后，切割前几个很准，但越往后跑偏越严重？

A2:这种现象通常指向材料在加工过程中的动态形变。

1.激光热效应：激光切割产生的热量会使周围材料受热膨胀，随着切割的进行，热量累积，导致材料整体尺寸发生变化。可以尝试优化激光路径，采用跳切模式分散热量，或适当降低激光功率。

2.收放料张力：放料张力过大或收料张力不稳定，会在加工过程中持续拉扯材料，造成拉伸或压缩。需要检查和调整张力控制系统。

Q3:手动设定的补偿值，为什么每次开机后似乎就“失效”了？

A3:这极有可能是设备没有正确执行“回零”或“原点复位”操作。

1.机械原点漂移：设备的机械原点传感器可能存在微小误差或松动，导致每次开机后，机器认定的初始位置有细微差别。

2.软件记忆问题：检查设备软件，确认修改的补偿值是否已成功保存到系统配置文件中。有时重启后软件会恢复默认配置。

3.解决方法是：确保设备完成充分预热后进行一次精确的原点复位，然后再进行生产。

Q4:对于有大面积底色的印品，标记点识别总是困难，有什么技巧？

A4:大面积底色容易造成“同色干扰”，可以尝试以下方法：

1.改变标记点设计：采用“镂空”圆环作为标记点，即底色上挖一个圆环，中间留出纸张原色。这样能创造极高的对比度。

2.利用“极性”切换：在CCD识别设置中，将识别“极性”从“找黑点”切换到“找白点”，反之亦然，以适应不同的背景。

3.启用高级滤波：使用软件中的形态学“开运算”滤波，可以有效消除底色上的细小噪点，让标记点轮廓更清晰。

Q5:如何建立一个预防CCD偏移的日常维护流程？

A5:一个有效的预防性流程应包含：

1.日检：清洁镜头与玻璃；检查光源亮度；开机空跑测试识别精度。

2.周检/月检：使用校准板进行系统标定；检查并紧固相机、导轨等关键部件螺丝；清洁传动丝杠或导轨。

3.生产前确认：核对材料与任务单是否匹配；对新材料进行参数教导和试切验证。

4.记录与追溯：建立设备维护日志和问题记录表，当问题发生时，便于追溯和分析根本原因。

总结

处理激光模切机CCD识别偏移，必须摒弃“头痛医头、脚痛医脚”的片面思维。它要求我们从硬件、软件、环境、材料、操作五个维度进行全面、系统的排查。通过建立科学的认知、标准的流程和预防性的维护体系，才能最大限度地减少偏移故障，让这台精密的设备持续、稳定地输出高品质的产品。
