精密划片机与视觉检测一体化系统案例

在当今制造业中，高精度加工和质量控制是提升竞争力的关键。精密划片机作为一种用于微细切割的设备，广泛应用于半导体、电子元件、医疗器械和光学器件等领域，能够实现亚毫米级别的精准切割。然而，传统划片机往往依赖人工检测，效率低且易出错。视觉检测一体化系统通过集成摄像头、图像处理软件和自动化控制，实现对切割过程的实时监控和质量评估。

这种一体化系统不仅提高了生产精度，还大幅降低了人工成本。本案例以一家虚构的半导体制造企业“芯科科技”为例，探讨精密划片机与视觉检测一体化系统的实施过程、优势及成果。通过这一案例，我们旨在展示该系统如何解决行业痛点，推动智能制造转型。

案例背景

芯科科技是一家专注于半导体晶圆制造的中型企业，年产量达百万片。随着市场需求对芯片尺寸和性能的要求日益严格，该公司面临切割精度不足和缺陷率高的挑战。传统划片机在切割晶圆时，容易出现偏差，导致材料浪费和产品不合格率高达5%。此外，人工检测环节耗时耗力，平均每片晶圆需花费10分钟进行视觉检查，严重拖慢生产节奏。

为应对这些问题，芯科科技决定引入精密划片机与视觉检测一体化系统，目标是实现全自动化切割与检测，提升整体效率。

该项目于2023年启动，总投资约200万元，包括设备采购、系统集成和人员培训。芯科科技选择了市场上领先的精密划片机型号（如日本DISCO公司的DAD系列），并搭配高分辨率CCD摄像头和AI驱动的图像处理软件。系统部署在公司的洁净室环境中，以确保无尘操作。通过6个月的试运行和优化，该系统成功集成到现有生产线中，显著改善了生产指标。

系统描述

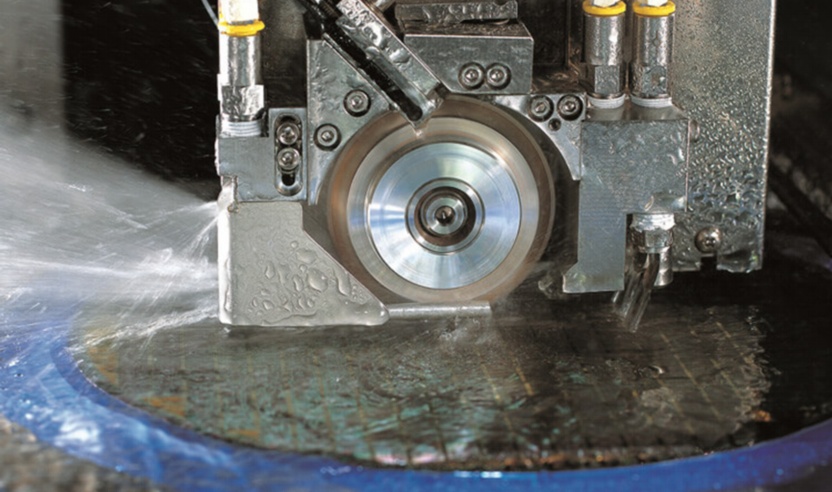

精密划片机与视觉检测一体化系统由硬件和软件两部分组成。硬件核心包括高精度划片机、多轴运动控制平台、LED光源和CCD视觉传感器。划片机采用金刚石或CBN（立方氮化硼）刀片，可实现微米级切割精度，适用于硅、玻璃、陶瓷等硬脆材料。视觉检测部分则通过摄像头实时捕捉切割图像，传输至嵌入式处理单元进行分析。软件方面，系统集成了机器学习算法，能够自动识别切割缺陷，如裂纹、毛边或尺寸偏差，并生成检测报告。

该系统的工作原理基于闭环控制：首先，划片机根据预设参数进行切割；同时，视觉传感器采集图像，通过图像处理算法（如边缘检测和模式匹配）评估切割质量；如果检测到异常，系统会立即反馈给控制单元，调整切割参数或触发报警。这种一体化设计实现了“切割-检测-反馈”的实时循环，避免了传统分段式操作的延迟。

优势包括：精度提升至99.9%以上、检测速度提高至每秒数帧、以及可追溯的数据记录功能。例如，在芯科科技的应用中，系统能识别出0.1毫米的切割偏差，并自动补偿，确保每片晶圆符合设计规格。

实施过程

芯科科技的实施过程分为四个阶段：规划、集成、测试和优化。在规划阶段，团队与供应商合作，评估了现有生产线的兼容性，并定制了系统参数，如切割速度、检测阈值和数据接口。关键挑战包括设备兼容性问题（旧有划片机与控制软件不匹配）和员工技能缺口。为解决这些，公司组织了跨部门培训，并引入了模块化接口，确保新旧设备无缝连接。

集成阶段涉及硬件安装和软件配置。划片机被放置在防震平台上，视觉传感器安装在切割头附近，以最小化视角误差。软件集成使用标准通信协议（如EtherCAT和OPCUA），实现了与公司MES（制造执行系统）的数据同步。测试阶段进行了大量试运行，模拟各种切割场景，并收集了超过1000个样本数据以优化算法。例如，通过调整光照条件和图像分辨率，系统误报率从初始的10%降至2%。

优化阶段重点关注持续改进。团队利用系统生成的大数据分析切割趋势，并定期更新算法以应对新材料（如复合半导体）。整个实施过程耗时6个月，总投资回收期预计在2年内，通过减少废品和人工成本实现。最终，系统顺利上线，未出现重大停机事件。

结果

实施精密划片机与视觉检测一体化系统后，芯科科技取得了显著成果。生产效率提升40%，原有人工检测时间从10分钟/片缩短至实时完成，日均产量从500片增至700片。质量方面，产品不合格率从5%降至0.5%，每年节省材料成本约50万元。此外，系统提供了可追溯的数据日志，便于质量审计和问题溯源，客户投诉率下降60%。

从经济效益看，该系统在一年内已实现投资回报的50%，长期预计可提升公司利润率10%。员工反馈也积极，操作人员从重复性检测工作中解放，转向更高价值的维护和数据分析任务。环境方面，通过减少废料，公司碳足迹降低，符合可持续发展目标。这一案例证明，精密划片机与视觉检测一体化系统是制造业智能升级的有效途径，未来可扩展至更多行业，如汽车电子和生物医学。

常见问题解答（FAQ）

1.什么是精密划片机？它主要应用于哪些领域？

精密划片机是一种高精度切割设备，使用硬质刀片（如金刚石）对脆硬材料进行微细分割，常用于半导体晶圆、陶瓷基板和光学元件的加工。其精度可达微米级，确保切割边缘光滑无损伤。应用领域包括电子制造、医疗器械和航空航天，其中半导体行业是最大用户，用于芯片分离和封装。

2.视觉检测系统如何与划片机集成？它如何提高检测准确性？

视觉检测系统通过摄像头和图像处理软件与划片机实时连接，形成闭环控制。在切割过程中，摄像头捕捉图像，算法分析切割质量（如尺寸、形状和缺陷），并立即反馈调整参数。这种集成提高了准确性，因为机器视觉能识别人眼难以察觉的微小误差（如0.05毫米的偏差），并通过机器学习不断优化，减少误判率，确保每件产品符合标准。

3.一体化系统有哪些主要优势？与传统方法相比如何？

一体化系统的主要优势包括高效率、高精度和低成本。与传统人工检测相比，它实现了全自动化，检测速度提升数倍，精度从95%增至99.9%以上，同时减少人力依赖和人为错误。此外，系统提供数据记录和追溯功能，便于质量管理和持续改进。传统方法往往分段操作，易导致延迟和资源浪费，而一体化设计简化流程，提升整体生产效率。

4.实施这种系统需要哪些前提条件？企业应如何准备？

实施前提包括：稳定的生产环境（如无尘室）、兼容的硬件接口、trained操作人员以及充足的预算。企业应首先评估现有设备，进行可行性研究，并选择可靠供应商。准备步骤包括员工培训、数据备份和分阶段测试。建议从小规模试点开始，逐步扩展，以确保平滑过渡并最小化风险。

5.系统能处理哪些材料？是否有局限性？

该系统适用于多种硬脆材料，如硅、玻璃、陶瓷和某些金属合金。然而，局限性包括对柔软或粘性材料（如塑料）的处理可能不理想，因为切割易产生变形。此外，极端环境（如高温或高湿）可能影响视觉检测精度。企业需根据材料特性定制参数，并定期维护以保持性能。

通过本案例，我们可以看到精密划片机与视觉检测一体化系统的巨大潜力，它不仅提升了制造精度，还推动了行业向智能化、自动化转型。未来，随着AI和物联网技术的发展，这类系统将更加普及，帮助企业在全球竞争中保持领先。
