精密划片机在GaAs_SiC晶圆划片中的挑战

在半导体制造行业中，精密划片机作为一种关键设备，用于将大尺寸晶圆精确切割成单个芯片，其性能直接影响到芯片的良率、可靠性和成本。随着电子设备向高频、高功率方向发展，GaAs（砷化镓）和SiC（碳化硅）等宽禁带半导体材料因其优异的电子特性（如高电子迁移率、高击穿电场和良好的热稳定性）而被广泛应用于射频器件、功率电子和光电器件等领域。然而，这些材料的独特物理和化学性质给精密划片过程带来了诸多挑战，包括材料硬度高、脆性大、热管理复杂等。

本文将从材料特性、技术难点、经济因素等方面详细探讨精密划片机在GaAs和SiC晶圆划片中的主要挑战，并分析其对半导体产业的影响及未来发展趋势。

首先，从材料特性来看，GaAs和SiC的固有属性是划片困难的根本原因。GaAs是一种III-V族化合物半导体，具有高电子迁移率和直接带隙，适用于高频应用，但其脆性较大，杨氏模量较低（约85GPa），在机械应力下容易产生微裂纹和碎片。这种脆性使得传统机械划片过程中，即使使用高精度刀片，也易引发裂纹扩展，导致芯片边缘损伤，降低器件可靠性。相比之下，SiC是一种IV-IV族半导体，其莫氏硬度高达9.5，仅次于金刚石，同时具有高熔点和优异的化学稳定性。这种高硬度使得SiC晶圆在划片时对刀具的磨损极为严重，常规金刚石刀片寿命显著缩短，增加了更换频率和成本。

此外，SiC的热导率较高（约490W/m·K），而GaAs的热导率较低（约55W/m·K），这种差异在激光划片过程中会导致热影响区（HAZ）控制困难：对于SiC，高热导率可能使热量快速扩散，影响切割精度；对于GaAs，低热导率则易造成局部过热，引发材料相变或再结晶，从而损害器件性能。因此，材料特性的差异要求划片工艺必须针对性地优化，否则将直接影响芯片的电气性能和良率。

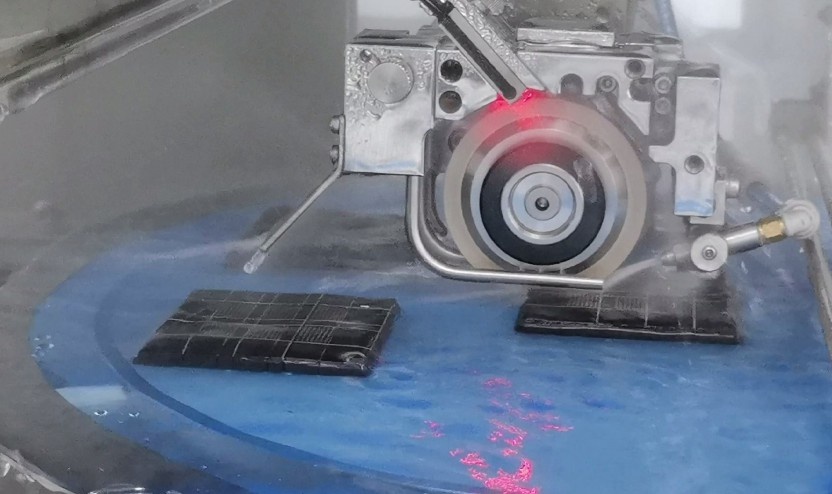

其次，技术挑战主要体现在切割方法、精度控制和工艺优化上。精密划片机主要采用机械刀片切割或激光切割两种方式。在机械刀片切割中，对于GaAs晶圆，由于脆性大，需要精细调整刀片参数，如转速（通常为30,000-60,000RPM）、进给速度（0.1-1mm/s）和切割深度，以最小化应力集中。例如，过高的进给速度可能导致裂纹扩展，而过低则降低效率。同时，刀片材质（如金刚石涂层）和几何形状需专门设计，但即便如此，GaAs的划片良率仍可能因微裂纹而受限。

对于SiC晶圆，高硬度使得机械刀片磨损加剧，刀片寿命可能仅为硅晶圆划片的十分之一，这要求频繁更换刀片并增加维护时间，降低了生产效率。此外，刀片切割过程中的冷却液使用也需谨慎，因为GaAs和SiC对化学腐蚀敏感，不当的冷却剂可能引入污染。

激光划片作为一种非接触式方法，能减少机械应力，适用于脆性材料如GaAs。但激光划片自身也存在挑战：例如，在GaAs划片中，激光波长（如紫外或红外）的选择至关重要，短波长激光可减少热影响，但可能成本更高；对于SiC，激光功率需精确控制（通常为10-100W），以避免材料烧蚀或热裂纹。激光划片还可能引起材料再结晶或相变，例如在SiC中形成非晶层，影响器件性能。同时，激光束的聚焦和对准精度需达到微米级，任何偏差都可能导致切割不均匀或芯片尺寸误差。

在实际应用中，混合工艺（如激光诱导划片结合机械分离）正在被探索，但工艺参数的优化（如脉冲频率、扫描速度）仍需大量实验验证，这增加了研发成本和时间。

第三，经济与操作挑战也不容忽视。精密划片机设备本身昂贵，高端型号价格可达数十万至百万美元，且针对GaAs和SiC的专用划片机需额外投资于耐磨损刀具和冷却系统。运营成本高：例如，SiC划片中刀片更换频繁，每年可能增加数万美元的耗材费用；同时，维护要求严格，包括定期校准光学系统、清洁激光头和处理废料，这需要专业技术人员，增加了人力成本。在产量方面，GaAs和SiC晶圆通常尺寸较小（如4英寸或6英寸），且划片速度较慢，导致单位时间产出低，影响整体经济效益。

此外，划片过程中的污染控制至关重要，因为GaAs和SiC对微粒和化学杂质敏感，任何污染都可能降低芯片良率。例如，在洁净室环境中，划片机需集成除尘系统，但这又增加了设备复杂性和能耗。

从产业影响来看，这些挑战不仅延缓了GaAs和SiC器件的量产进程，还推动了划片技术的创新。例如，行业正研发智能划片机，集成传感器和AI算法，实时监控切割参数并自动调整，以优化工艺。同时，新材料如金刚石涂层的刀片和新型激光源（如皮秒激光）正在被应用，以提升划片效率和减少损伤。未来，随着5G、电动汽车等领域的快速发展，对GaAs和SiC器件的需求将持续增长，精密划片机需向更高精度、更低成本和更环保的方向演进，例如通过模块化设计减少维护时间，或采用干式划片技术降低化学污染。

总之，精密划片机在GaAs和SiC晶圆划片中面临材料特性、技术工艺和经济操作等多重挑战，解决这些难题需要跨学科合作，包括材料科学、机械工程和自动化技术的融合。通过持续创新，我们有望提升划片良率和效率，推动宽禁带半导体在高端应用中的普及。

常见问题解答（FAQ）

1.问：什么是精密划片机？它在半导体制造中起什么作用？

答：精密划片机是一种高精度设备，用于在半导体制造过程中将整片晶圆切割成单个芯片。它通过机械刀片或激光技术实现微米级切割，确保芯片尺寸精确和边缘完整。在GaAs和SiC等材料划片中，它的作用尤为关键，因为任何切割误差都可能导致器件失效，影响整体良率和性能。

2.问：为什么GaAs和SiC晶圆比其他材料（如硅）更难划片？

答：GaAs晶圆脆性大，在机械应力下易产生裂纹；SiC晶圆硬度高，导致刀具快速磨损。相比之下，硅晶圆相对较软且韧性好，划片工艺更成熟。这些材料特性使得GaAs和SiC划片需要更精细的工艺控制，例如优化切割参数和使用专用刀具，以克服脆性和硬度带来的挑战。

3.问：在划片过程中，如何减少GaAs和SiC晶圆的裂纹和损伤？

答：可以通过多种方法减少损伤：对于GaAs，采用低速进给和专用金刚石刀片，或使用激光划片以最小化机械应力；对于SiC，优化激光功率和脉冲频率，控制热影响区。此外，加强晶圆背面支撑、使用冷却剂降低热负荷，以及实施在线检测系统实时调整参数，都能有效减少裂纹和边缘损伤。

4.问：精密划片机的维护成本高吗？日常操作中需要注意哪些要点？

答：是的，维护成本较高，尤其是针对硬质材料如SiC时，刀片更换频繁，光学系统清洁和校准也需定期进行。日常操作中，应注意：定期检查刀片磨损情况、保持激光头清洁、校准对准精度，并遵循制造商指南进行预防性维护。同时，监控环境洁净度，避免污染，这能延长设备寿命并确保切割质量。

5.问：未来精密划片机在GaAs和SiC划片方面有哪些发展趋势？

答：未来趋势包括智能化集成，如使用AI和物联网技术实现实时工艺优化；激光技术升级，例如采用超快激光减少热损伤；以及多功能设计，将划片与检测、清洗集成一体。此外，针对新材料如氮化镓（GaN）的适配也将推动设备创新，最终提升划片效率、降低成本和适应更广泛的应用场景。
