精密划片机在MEMS微结构切割中的难点分析

微机电系统（MEMS）技术作为现代微纳制造的核心，已广泛应用于传感器、执行器、微流控芯片等领域，其特点是结构尺寸微小（通常为微米至纳米级别），功能高度集成。在MEMS制造过程中，精密划片机（DicingSaw）扮演着关键角色，用于将晶圆分割成单个器件。然而，由于MEMS结构的微型化、复杂性和高灵敏度，精密划片机在切割过程中面临诸多挑战。这些难点不仅影响切割精度和效率，还直接关系到器件的性能和成品率。

本文将从精度控制、材料特性、热管理、工艺参数优化以及刀具磨损等方面，详细分析精密划片机在MEMS微结构切割中的难点，并探讨可能的解决方案。

一、精度与对准难点

MEMS微结构的尺寸极小，特征尺寸通常低于10微米，甚至达到纳米级，这对精密划片机的切割精度提出了极高要求。切割过程需要实现亚微米级别的定位精度，以确保切割线精确对齐设计图案，避免损伤相邻功能区域。例如，在切割微机械传感器或执行器时，任何微小的对准误差都可能导致结构断裂或功能失效。此外，MEMS器件往往包含多层或异质结构，切割时需考虑三维对准问题。

传统的光学对准系统在应对高反射或透明材料时可能失效，导致对齐偏差。因此，开发高分辨率视觉系统和实时反馈机制是克服这一难点的关键，但这也增加了设备复杂性和成本。

二、材料相关难点

MEMS器件常用材料包括单晶硅、多晶硅、玻璃、氮化硅和聚合物等，这些材料在切割过程中表现出不同的机械特性。硅等脆性材料容易在切割时产生微裂纹或碎片，影响器件的机械强度和可靠性。例如，在切割硅基MEMS加速度计时，刀片施加的应力可能导致隐形裂纹扩展，最终降低器件寿命。另一方面，复合材料的切割更复杂，不同层间的热膨胀系数差异可能引起分层或变形。

此外，某些MEMS结构包含空腔或悬臂梁，切割时需避免坍塌或粘连。解决这些难点需要针对材料特性优化刀具选择和切割策略，例如采用激光辅助切割或湿式切割以减少机械应力。

三、热管理与清洁度挑战

切割过程中，刀具与材料的高速摩擦会产生大量热量，形成局部热影响区（HAZ）。对于热敏感的MEMS结构，如热执行器或红外探测器，热应力可能导致材料变形、熔化或性能漂移。例如，在切割聚合物基MEMS时，过热可能引起材料碳化，破坏功能层。同时，切割产生的碎屑和污染物（如金属颗粒或有机物）可能附着在器件表面，导致电气短路、机械卡塞或化学腐蚀。MEMS器件对清洁度要求极高，往往需要在无尘环境下操作，但碎屑控制难度大，尤其在切割高深宽比结构时。

因此，优化冷却系统（如使用去离子水或特殊冷却剂）和集成在线清洁装置是必要的，但这会增加工艺复杂性和能耗。

四、工艺参数优化难点

精密划片机的切割性能高度依赖于工艺参数的精细调整，包括切割速度、进给率、切削深度、刀具类型和冷却方式等。不合理的参数设置可能导致切割质量下降，例如过高的进给率会加剧刀具磨损，而过低的速度则延长加工时间并增加热影响。在MEMS切割中，参数优化需兼顾效率与精度，例如对于脆性材料，宜采用低速高精度模式，但可能牺牲产能。此外，实时监控和自适应控制系统可以帮助动态调整参数，但传感器精度和算法复杂性成为瓶颈。

多变量耦合问题也增加了优化难度，例如刀具振动与材料共振可能相互作用，导致切口不平整。因此，基于大数据和人工智能的工艺优化正成为研究热点，以实现智能参数推荐和故障预测。

五、刀具磨损与维护难点

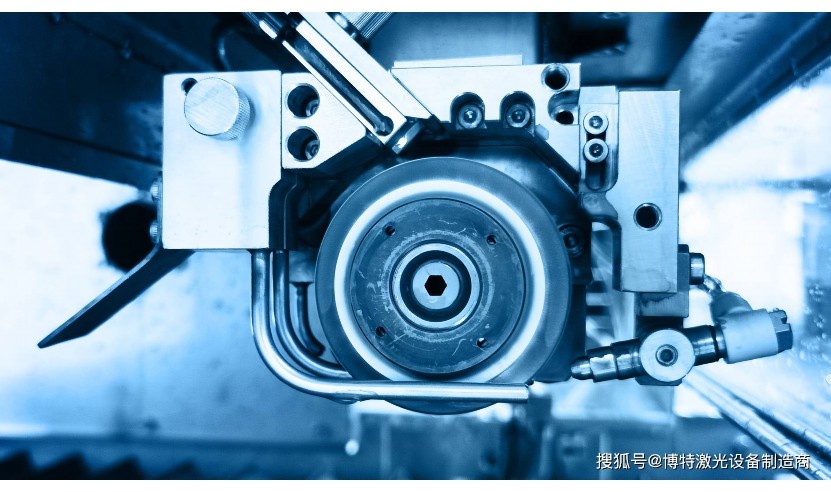

精密划片机通常使用金刚石刀片或激光头作为切割工具，但在切割硬质材料（如硅或陶瓷）时，刀具容易磨损，导致切割力变化、切口宽度增加或毛刺产生。刀具磨损不仅影响切割一致性，还可能引入污染，例如磨损颗粒嵌入MEMS结构。在MEMS微结构切割中，刀具寿命较短，频繁更换增加了生产成本和停机时间。同时，维护过程需高精度校准，否则可能引入人为误差。

为解决这一难点，开发耐磨涂层刀具、实施预测性维护策略以及集成磨损检测传感器是有效途径，但这些技术尚处于发展阶段，成本较高。

结论

总之，精密划片机在MEMS微结构切割中面临精度控制、材料兼容性、热管理、工艺优化和刀具磨损等多重难点，这些挑战源于MEMS的微型化、复杂性和高灵敏度特性。解决这些难点需要跨学科合作，结合材料科学、机械工程和自动化技术，推动设备创新。

未来，随着智能制造和物联网技术的发展，精密划片机有望向高精度、智能化和绿色化方向演进，例如通过AI实时优化参数、采用纳米级激光切割或开发环保冷却剂，从而提升MEMS制造的成品率和可靠性，支持其在医疗、航空航天等领域的更广泛应用。

常见问题解答（FAQ）

1.Q:什么是精密划片机？它在MEMS制造中起什么作用？

A:精密划片机是一种高精度切割设备，主要用于将半导体晶圆分割成单个芯片。在MEMS制造中，它通过旋转刀片或激光实现对微结构的精细切割，确保器件分离而不损坏功能区域。其作用类似于“微米级剪刀”，是MEMS后道工艺的关键步骤，直接影响器件的尺寸精度和性能。

2.Q:为什么MEMS微结构切割比传统半导体切割更难？

A:MEMS切割难度更高，主要是因为MEMS结构尺寸更小（微米级）、形状更复杂（如悬臂梁或空腔），且常包含机械部件，对切割精度和机械完整性要求极严。传统半导体切割主要关注电气隔离，而MEMS还需避免结构坍塌、裂纹或热损伤，因此需更精细的参数控制和材料处理。

3.Q:如何减少切割过程中的热影响？有哪些实用方法？

A:减少热影响的方法包括：优化切割参数（如降低切割速度、增加冷却剂流量）、使用脉冲式切割或激光辅助技术以分散热量，以及采用热导率高的冷却剂（如去离子水）。此外，集成温度传感器实现实时监控，并选择低热输入刀具（如超硬金刚石刀片），可有效最小化热损伤区域。

4.Q:常见的MEMS切割缺陷有哪些？如何预防？

A:常见缺陷包括切口裂纹、碎屑污染、对准偏差和热致变形。预防措施包括：针对材料特性优化刀具和参数；加强清洁管理，如在切割后添加清洗步骤；使用高精度视觉系统进行对准校准；以及实施在线检测及时发现问题。定期设备维护和操作员培训也能显著降低缺陷率。

5.Q:未来精密划片机在MEMS领域的发展趋势是什么？

A:未来趋势包括智能化（通过AI和物联网实现自适应切割参数优化）、高精度化（迈向纳米级切割，支持更小MEMS结构）、多材料兼容性（适应柔性或生物材料切割），以及绿色化（减少能耗和污染）。同时，集成原位检测和预测维护功能将提升整体效率和可靠性，推动MEMS技术向更广泛应用拓展。
