铝型材在精密划片机自动化线体改造中的实战分享

在制造业智能化转型的浪潮中，自动化改造已成为企业提升效率、降低成本和保障质量的核心手段。精密划片机作为高精度加工设备，广泛应用于半导体、玻璃、陶瓷等行业，用于切割晶圆、基板等材料。然而，传统手动或半自动操作模式往往依赖人工干预，导致生产效率低下、精度波动大，且易受人为误差影响。为了解决这些问题，我们近期完成了一项基于8020铝型材的精密划片机自动化线体改造项目。

8020铝型材以其模块化、高强度、易组装和可重复利用的特性，成为自动化框架构建的理想选择。本文将分享这一实战经验，涵盖改造背景、过程、挑战与解决方案，以及成果总结，旨在为同行提供参考和启示。

背景与需求分析

我们的项目源于一家电子元件制造企业的实际需求。该企业使用一台精密划片机进行晶圆切割，原有生产线依赖操作员手动上料、定位和下料，导致平均每小时仅能处理50片晶圆，且切割精度波动在±0.1mm范围内。这种模式不仅效率低，还因人为因素导致产品一致性差，废品率居高不下。

随着订单量增加，企业亟需通过自动化改造实现全流程无人化操作，目标包括：提升生产效率至每小时80片以上，将切割精度控制在±0.02mm以内，并减少一名操作员以降低人力成本。

经过多方评估，我们选择了8020铝型材系统作为自动化线体的框架基础。8020铝型材源于美国80/20Inc.公司的产品，是一种标准化铝挤压型材，以其T型槽设计闻名，可实现快速组装和灵活调整。相比传统焊接框架，8020型材无需专业工具，即可构建稳固结构，且易于扩展和维护，非常适合中小型自动化项目。本改造项目总投资约30万元人民币，预计回收期为18个月。

改造过程详解

改造过程分为设计、采购、组装、集成和测试五个阶段，全程历时约3个月。以下为详细步骤：

1.设计阶段：我们使用SolidWorksCAD软件进行线体布局设计。基于8020铝型材的标准化尺寸（如40系列型材），绘制了框架结构，包括传送带系统、划片机固定座、传感器安装点和安全防护栏。设计时重点考虑了空间优化，确保框架紧凑且不影响原有设备运行。通过模拟分析，我们确定了型材的承重和稳定性，避免了过度设计。

2.采购阶段：组件清单主要包括8020铝型材、连接件、伺服电机、PLC控制器、光电传感器和传送带模块。8020型材的优势在于其广泛的市场可用性，我们直接从供应商处采购标准件，减少了定制成本和交货时间。总材料成本约占投资的60%，其中8020型材部分约为8万元。

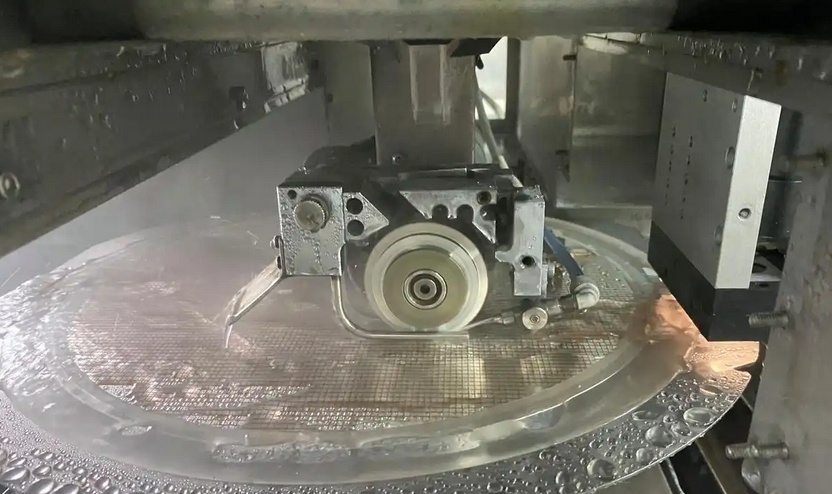

3.组装阶段：团队按照设计图逐步搭建框架。8020型材的T型槽设计使组装变得简单：使用内六角扳手即可固定连接件，无需焊接或钻孔。我们先构建主体框架，然后安装传送带系统，用于自动输送晶圆片至划片机工位。划片机通过定制夹具固定在框架上，确保其与传送带对齐。组装过程耗时约2周，得益于8020的模块化特性，中途调整了几次布局，未造成重大延误。

4.集成阶段：这一阶段涉及电气和控制系统集成。我们采用PLC（可编程逻辑控制器）作为核心，编写梯形图程序，控制整个流程：上料传感器触发传送带启动，精确定位后，划片机自动执行切割，最后下料机械臂（本项目采用简单气动装置）移出成品。原有划片机的接口不标准，我们开发了一块适配板，实现PLC与设备的通信。集成过程中，团队注重安全设计，添加了急停按钮和光栅防护。

5.测试阶段：我们进行了多轮调试，模拟不同生产场景。初期发现传送带与划片机同步不佳，导致定位误差。通过调整PLC程序和传感器灵敏度，问题得以解决。最终测试显示，系统运行稳定，切割精度达到±0.02mm，生产效率提升至每小时80片。测试阶段还培训了企业员工，确保他们能独立操作和维护新系统。

挑战与解决方案

改造过程中，我们遇到了三大挑战，并采取了相应解决方案：

-空间限制：工厂布局紧凑，原有设备周围空间有限。解决方案是利用8020型材的模块化特性，采用分段式组装，先构建子框架再整合，避免了大规模搬迁。同时，我们优化了框架高度，确保不影响日常操作。

-设备兼容性：划片机原有控制系统封闭，难以与自动化组件集成。我们通过开发定制接口板和编写中间件，实现了PLC的统一控制。这需要跨学科协作，机械与电气团队紧密配合，确保了信号传输的稳定性。

-成本与时间控制：项目预算有限，且企业要求尽快投产。我们通过优先使用8020标准件和现成模块，降低了定制成本。同时，采用敏捷项目管理方法，分阶段交付，减少了整体工期。最终，项目实际支出控制在预算内，且提前一周完成。

这些挑战凸显了自动化改造中规划的重要性。8020铝型材的灵活性大大降低了实施难度，但其成功依赖于前期详细设计和团队协作。

成果与效益分析

改造完成后，生产线实现了显著提升：

-生产效率：从每小时50片增至80片，增长率60%，日均产量提高约240片，有效满足了订单需求。

-精度与质量：切割误差从±0.1mm降至±0.02mm，产品一致性大幅提升，废品率降低约15%。

-成本节约：减少一名操作员，年人力节约约10万元；加上效率提升，年总收益增加约20万元。

-投资回报：以30万元投资计算，回收期约18个月，长期看，自动化线体还可扩展至其他工艺，进一步放大效益。

此外，8020铝型材框架的可重构性，为企业未来升级预留了空间。员工反馈新系统操作简便，维护成本低，体现了自动化改造的可持续价值。

结论

本次8020铝型材在精密划片机自动化线体改造中的实战表明，模块化设计是中小型自动化项目的关键成功因素。8020型材不仅简化了组装过程，还提升了系统的灵活性和可靠性。通过本项目，企业实现了效率、质量和成本的多重优化，为行业提供了可复制的范例。未来，我们建议企业在类似改造中注重前期规划、团队培训和迭代测试，以最大化自动化效益。随着工业4.0深入，此类改造将更普及，8020等标准化组件有望成为智能制造的基石。

常见问题解答（FAQ）

1.为什么选择8020铝型材进行自动化改造？

8020铝型材具有模块化、高强度、易组装和可重复使用的特点。其T型槽设计允许快速调整和扩展，无需专业工具，非常适合构建自动化框架。相比传统焊接，它能显著缩短工期，降低长期维护成本，并适应多种工业环境。

2.改造过程中最大的挑战是什么？

最大挑战是确保划片机与自动化系统的无缝集成。原有设备接口不标准，导致通信障碍。我们通过开发定制适配板和精细编程解决了这一问题，强调了跨团队协作在自动化项目中的重要性。

3.自动化改造后，生产效率提升了多少？

生产效率提升了60%，从每小时50片增加到80片。这主要得益于自动化减少了人工干预和等待时间，同时系统运行更稳定，减少了停机事件。

4.需要哪些专业技能来实施这种改造？

需要机械设计（如CAD软件）、电气工程（PLC编程）、自动化控制和项目管理技能。理想团队应包括机械工程师、电气工程师和程序员，同时建议进行员工培训，以确保操作和维护能力。

5.这种改造的成本是多少？投资回收期多长？

本项目总成本约30万元人民币，包括材料、设备和人工。投资回收期约为18个月，基于人力节约和生产效率提升计算。实际成本因企业规模和设备差异可能变化，但8020型材的标准化有助于控制支出。
