精密电池焊接设备实操指南

前言

精密电池焊接是动力电池、3C电子产品等制造过程中的关键工序，其质量直接关系到电池的性能、安全与寿命。本指南旨在为操作人员提供一套清晰、规范的操作流程与安全注意事项，确保焊接作业的优质与高效。

一、安全准备与设备检查

安全第一，预防为主。

1.个人防护：操作前必须佩戴好防静电手环、防护眼镜（防激光或强光）、耐高温手套及防尘口罩。严禁佩戴金属饰品，穿着化纤类衣物。

2.环境确认：检查工作区域是否整洁、干燥、无尘、无易燃易爆物品。确保消防设施完备且处于有效状态。

3.设备状态检查：

电源与气源：确认设备总电源、控制器电源、激光器电源（若为激光焊）或超声波发生器电源（若为超声波焊）连接稳定。检查气压表读数是否在设备要求范围内（通常为0.4-0.7MPa），气管无漏气。

冷却系统：对于水冷设备，检查冷却水箱水位、水温及水路循环是否正常，防止设备过热。

焊头/焊枪：检查焊头或焊针是否有磨损、氧化或沾染污物。如有损坏，需立即更换，以保证焊接能量稳定传输。

夹具与定位：确认电池与极耳（或连接片）已被夹具牢固、准确地固定，无松动或错位。精准的定位是获得一致性焊点的前提。

二、操作流程

规范操作，质量核心。

1.开机与初始化：

依次打开总电源、冷却系统、设备主控电源。

设备启动后，执行回零或初始化操作，确保运动机构处于待机安全位置。

2.参数设置与调用：

根据焊接工艺要求（如电池类型、材料、厚度），在控制屏上调用已验证合格的焊接参数程序。严禁私自修改核心参数！

关键参数通常包括：焊接能量/功率、焊接时间、脉冲波形、压力（保压时间）等。

3.试焊与首件检验：

在正式批量焊接前，必须使用与量产相同的物料进行试焊。

取下试焊样品，进行首件检验：

外观检验：焊点应饱满、均匀、有金属光泽，无虚焊、炸焊、穿孔、凹陷、发黑氧化等现象。

破坏性测试（必要时）：进行撕扯测试，焊点应牢固地保留在两侧母材上，呈“纽扣”状撕裂，而非简单脱落。

只有首件检验合格后，方可进行批量生产。

4.正式焊接：

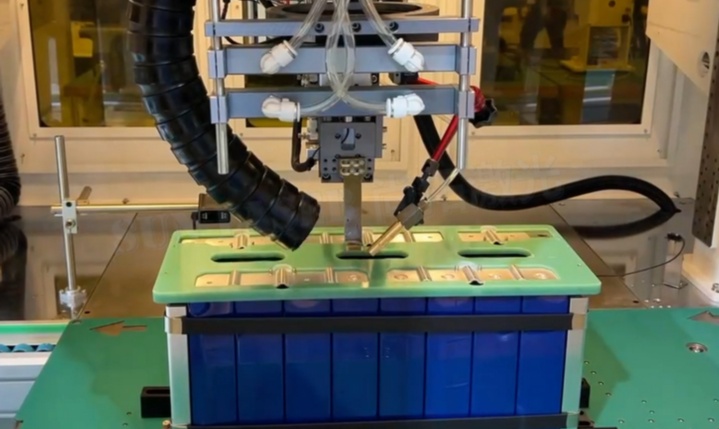

将待焊电池/电芯放入夹具，确认定位精准。

双手按下启动按钮（双手按钮设计以提高安全性），设备自动完成一个焊接周期。

焊接过程中，密切观察焊点是否有异常火花、异响或烟雾。

5.焊后处理与自检：

焊接完成后，取出工件，待其自然冷却。不要立即用手触摸焊点，以防烫伤或影响焊点成型。

操作员需对焊接完成的产品进行100%外观自检，及时发现并隔离不良品。

三、质量控制与常见问题处理

持续监控，及时调整。

过程监控：定期使用焊接能量监测器（如对于超声波焊）或焊后分析系统，确认焊接能量的输出稳定性。

常见问题与对策：

虚焊/不牢：检查焊接参数（能量/时间/压力）是否过低，焊头是否磨损，工件表面是否清洁。

焊穿/炸火：检查参数是否过高，工件是否未压紧导致瞬间放电，或材料表面有油污、水分。

焊点发黑氧化：可能为能量过高、保护气体（如有）流量不足或焊头氧化所致。

四、关机与维护

善始善终，设备长寿。

1.关机顺序：先关闭设备主控电源，再关闭冷却系统，最后关闭总电源和气源。

2.日常维护：每日工作结束后，使用无水乙醇和无尘布清洁焊头和工作台面。清理夹具内的金属碎屑和灰尘。

3.定期保养：按照设备保养手册，定期对运动部件添加润滑油，检查电缆、气管老化情况，并交由专业人员进行深度保养与校准。

总结：

精密电池焊接是一项技术性极强的作业。操作人员必须牢固树立安全意识，严格遵守操作规程，并通过不断的实践与总结，提升对焊接工艺的理解与掌控能力，从而为生产出安全、可靠的高质量电池产品保驾护航。
