COB在线激光镭雕系统与SMT贴片线无缝对接方案

在现代电子制造领域，表面贴装技术（SMT）是PCB组装的核心环节，而芯片封装（COB）技术则在高密度、微型化产品中扮演着至关重要的角色。随着产品生命周期缩短、个性化需求增长以及质量追溯要求日益严格，如何在SMT生产流程中高效、精准地完成芯片的标识与追溯，成为提升整个生产线智能化水平的关键。将COB在线激光镭雕系统无缝集成到SMT贴片线中，正是解决这一问题的先进方案。

本方案旨在阐述如何实现两者间的无缝对接，从而构建一个高效、高质、全可追溯的智能化生产体系。

一、方案概述与核心价值

本方案的核心是在SMT生产线的特定环节（通常在回流焊之后、最终检测或分板之前）集成一台在线式激光镭雕系统。该系统通过自动化上下料接口（如轨道或机械手）与SMT线体直接连接，接收来自上层管理系统（如MES）的指令，对完成贴片和回流焊的COB板或模块进行激光打码。

核心价值体现：

1.流程无缝化：消除传统离线打码带来的二次上下料、定位误差和人员干预，实现“流线化”生产，提升整体效率。

2.信息实时化：镭雕内容（如序列号、批次号、二维条码）直接来自MES系统，确保产品身份信息与生产数据实时绑定，杜绝混淆。

3.质量可追溯：每一个COB模块都拥有唯一的“身份证”，可实现从原材料、生产参数、测试数据到最终出货的全生命周期追溯。

4.标识高精度与永久性：激光打标非接触、无耗材，标记清晰、精细且永久，满足微型电子元件对标识的高要求。

5.提升自动化程度：减少人工操作环节，降低人力成本与人为错误风险，是建设“工业4.0”智能工厂的重要一环。

二、无缝对接的技术实施方案

1.硬件接口与机械集成

轨道对接：这是最常用的方式。激光镭雕设备的传送轨道与SMT线的宽度、高度和传输速度精确匹配。通过传感器检测板卡到位，实现自动传输、定位、打标、再传输的循环。为确保精度，通常会采用精确定位夹具或视觉定位系统。

机械手上下料：对于异形板、柔性板或需要从托盘取放的情况，可采用工业机器人（机械手）进行上下料。机器人从SMT线的出口抓取PCB，放置到激光工作台，打标完成后再放回产线或下一工序。

控制系统集成：激光镭雕系统的PLC与SMT线的中央控制系统进行通信，接收“开始”、“停止”、“复位”等指令，并反馈设备状态（如正常、故障、工作中）。

2.软件与数据流集成

这是实现“智能”打标的关键。

与MES系统对接：激光镭雕系统内置的软件通过标准协议（如TCP/IP,OPCUA,SECS/GEM）与工厂的MES系统连接。

数据流过程：

1.SMT线体感应到带有PCB的载具进入激光站。

2.传感器触发信号，通知激光系统“板卡到位”。

3.激光系统向MES请求该工单下当前PCB的唯一打标数据（如SN码）。

4.MES系统生成并下发数据包（通常包含文本、条码内容及格式）。

5.激光系统调用预设的打标模板，将接收到的数据填入相应位置。

6.（可选）视觉系统（CCD）先进行位置补偿，确保打标位置绝对精确。

7.激光头执行打标操作。

8.打标完成后，激光系统向MES回传“打标成功”信号及对应的SN码，MES将此信息与该板卡的所有生产测试记录绑定。

9.若打标失败，系统报警并通知MES，触发产线异常处理机制。

3.环境与工艺考量

除尘系统：激光打标会产生微量烟尘，集成高效的抽风除尘系统是必需的，以保持设备内部和车间环境的清洁，防止污染PCB。

静电防护（ESD）：所有与PCB接触的部件（轨道、夹具）都需采用ESD材料，确保COB芯片不受静电损伤。

光学安全：设备必须配备完全互锁的安全光幕或防护罩，防止激光对人体造成伤害，符合Class1激光安全标准。

三、实施效益分析

实施该方案后，企业将获得显著的直接与间接效益：

生产效率提升：在线打码比离线方式效率提升50%以上，生产线节拍更紧凑。

直通率（FPY）提升：自动化消除了人为误操作，减少了因标识错误或漏标导致的返工和报废。

运营成本降低：节省了离线打码所需的人工、场地和设备投资。无墨水、溶剂等耗材成本。

质量管理强化：全流程数据追溯能力，在发生产品质量问题时，能快速定位问题批次，实现精准召回，极大降低品牌风险。

柔性制造能力：能够轻松应对小批量、多品种的生产模式，通过MES快速切换打标内容，满足定制化需求。

四、成功实施的关键因素

1.前期规划：在生产线设计阶段就需将激光站作为一环进行规划，预留空间和接口。

2.供应商选择：选择在SMT行业有丰富集成经验的激光设备供应商，确保其软硬件均具备强大的开放性和兼容性。

3.跨部门协作：需要生产、设备、IT和质量部门的通力合作，确保机械、电气、网络和数据接口的顺利对接。

4.测试与验证：上线前需进行充分的联调测试，包括通信测试、打标精度测试、长时间运行稳定性测试等。

结论

COB在线激光镭雕系统与SMT贴片线的无缝对接，远不止是增加一台设备，而是通过深度的机电软一体化集成，将标识追溯环节有机地嵌入到自动化生产流程中。它不仅是技术升级，更是生产管理模式向数字化、智能化转型的重要标志。成功实施该方案，将为企业构筑起强大的质量护城河和市场竞争优势，为迈向工业4.0的智慧工厂奠定坚实的基础。

五、核心问答（Q&A）

Q1:在SMT线的哪个环节集成激光镭雕系统最为合适？

A1:最常见的集成点是在回流焊之后。原因如下：

工艺稳定性：回流焊后，所有元件已完成焊接，板卡状态稳定，不会因后续高温过程影响激光标记的清晰度或导致基材变形。

信息完整性：此时板卡已历经印刷、贴片、回流焊等关键工序，可以关联这些工序的生产数据，为追溯提供更全面的信息。

流程顺畅性：在此位置集成，可以紧接着进行AOI（自动光学检测）或功能测试，形成一个完整的检测与标识闭环。当然，具体位置也需根据实际产线布局和产品特点进行调整。

Q2:如何确保在高速生产线上激光打标的位置绝对精确？

A2:确保精度主要依赖两种技术的结合：

机械精确定位：通过高精度的轨道、伺服电机和定制化夹具，将PCB固定在预设的、可重复的位置上。

视觉定位系统（VP）：这是关键保障。系统在打标前，会通过摄像头拍摄PCB上的基准点（FiducialMark），与系统中预设的理论坐标进行对比，计算出实际的偏移量（X,Y,θ），并实时补偿给激光打标头。这样即使PCB在传输中有微小偏差，也能保证打标位置始终准确。

Q3:该方案对现有的SMT生产线改造难度大吗？

A3:改造难度取决于现有产线的自动化水平和设备开放性。

对于自动化程度高、控制系统开放的产线，改造相对容易。主要工作是物理空间的整合、轨道对接、以及软件通信协议的调试。

对于老旧或封闭式产线，挑战会大一些。可能需要额外的信号转换模块，甚至部分改造控制逻辑。但专业的系统集成商通常能提供定制化的解决方案，例如采用独立的PLC作为桥梁，或者使用机械手进行非侵入式上下料，以降低对原有产线的改动。

总体而言，只要进行充分的前期评估和规划，实现无缝对接在技术上是完全可行的。

Q4:激光打标会损伤COB芯片或其周围的敏感元件吗？

A4:在参数设置得当的情况下，风险极低。COB在线激光镭雕通常采用光纤激光器或紫外激光器，其特点是“冷加工”，热影响区非常小。通过精确控制激光的功率、速度、频率和焦距，可以将能量精准地作用于标识区域的极薄表层，实现材料的汽化或颜色变化，而不会产生明显的机械应力或热应力，因此不会损伤芯片内部结构或周围的焊盘、阻容元件。工艺参数的优化和验证是设备调试阶段的关键步骤。

Q5:这套系统除了打序列号，还能实现哪些更高级的功能？

A5:是的，其功能远不止于此。借助强大的软件和视觉系统，可以实现：

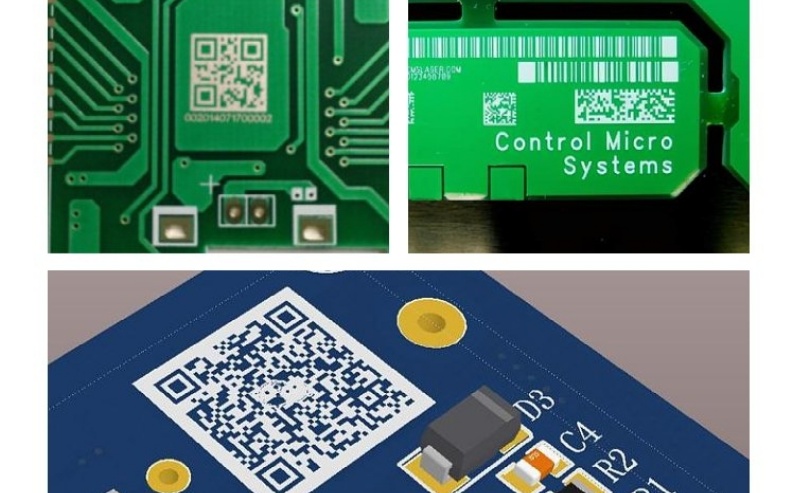

可读码与机器码同时标刻：如同时标刻人类可读的SN号和机器可读的DataMatrix二维码。

动态内容生成：除了序列号，还可以打标生产日期、版本号、客户代码、测试结果（如PASS/FAIL）等。

标刻后读取验证（OCR/OVI）：集成视觉系统在打标后立即读取二维码或字符，验证其正确性和可读性，不合格品自动剔除。

表面质量检测：高分辨率的视觉系统可在打标前后对板卡进行简单的外观检查，如有无异物、划伤等。

数据统计分析：将所有打标数据、验证结果实时上传至MES，为生产管理和决策提供大数据支持。
