COB在线镭雕机的CCD视觉定位与自动校准技术解析

随着工业自动化和智能制造的快速发展，高精度加工设备在电子制造领域中扮演着越来越重要的角色。COB（Chip-on-Board）在线镭雕机作为一种集成于生产线上的激光雕刻设备，广泛应用于LED封装、半导体芯片标记、PCB微加工等场景。其核心优势在于能够实现高速、高精度的非接触式加工，而CCD视觉定位与自动校准技术正是确保这一性能的关键。

本文将深入解析COB在线镭雕机中CCD视觉定位与自动校准技术的原理、应用及优势，并探讨其未来发展趋势。

CCD视觉定位技术解析

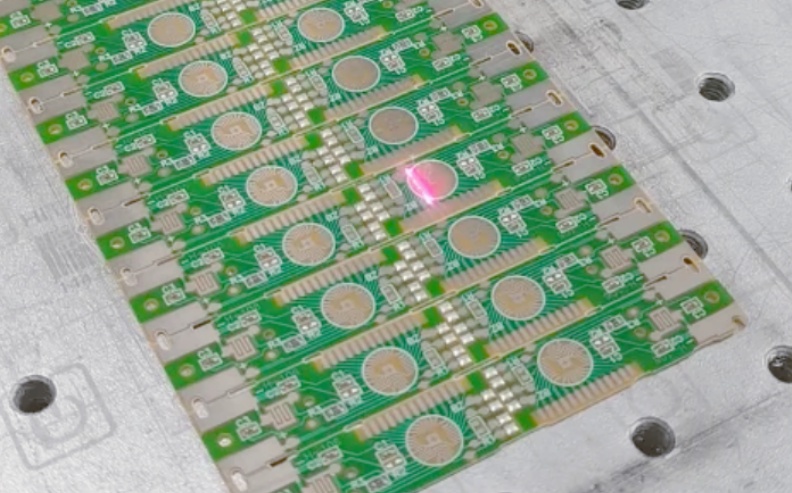

CCD（Charge-CoupledDevice）视觉定位是一种基于图像处理的精确定位技术，通过CCD摄像头捕捉工作台上的物体图像，并结合算法分析，实时确定物体的位置、角度和尺寸。在COB在线镭雕机中，这一技术主要用于引导激光头进行精确雕刻，避免因机械误差或工件偏移导致的加工缺陷。

CCD视觉定位系统通常包括图像采集、预处理、特征提取和位置计算四个步骤。首先，CCD摄像头在高速运动中对工件进行连续拍摄，获取高清图像。接着，图像预处理模块通过滤波、去噪和增强等手段优化图像质量，提高识别精度。然后，特征提取算法（如边缘检测、模板匹配或霍夫变换）识别工件的关键点或轮廓。最后，系统通过坐标转换和几何计算，将图像坐标转换为机械坐标，从而控制激光头移动到目标位置。

在COB在线镭雕机中，CCD视觉定位的优势尤为突出。由于COB技术涉及微米级元件的封装和标记，传统机械定位难以满足精度要求。视觉定位不仅能实现亚像素级精度（通常可达±5微米），还能适应不同形状和尺寸的工件，大大提升了设备的灵活性。例如，在LED芯片雕刻中，视觉定位可实时校正芯片的位置偏差，确保标识清晰且无偏移。

此外，CCD视觉定位系统常与运动控制卡和上位机软件集成，实现多轴同步控制。通过实时反馈机制，系统能够在高速生产线上动态调整激光路径，避免因振动或温度变化引起的误差。这种非接触式定位方式还减少了对工件的物理损伤，延长了设备寿命。

自动校准技术解析

自动校准技术是COB在线镭雕机中另一项核心技术，旨在通过智能化算法补偿系统误差，确保长期运行中的稳定性和精度。与CCD视觉定位相结合，自动校准能够应对机械磨损、环境变化和工件差异等多种因素引起的偏差。

自动校准过程通常包括基准标定、误差检测和参数调整三个环节。首先，系统使用标准校准板或参考工件进行初始标定，建立坐标系与图像坐标的映射关系。然后，在运行过程中，CCD摄像头定期捕捉校准标记或工件特征，通过比对实际位置与理论位置，计算偏差值。常见的误差来源包括光学畸变、机械回程误差和温度漂移。最后，系统利用算法（如最小二乘法、卡尔曼滤波或神经网络）自动调整激光头的运动参数或坐标偏移，实现实时补偿。

在COB在线镭雕机中，自动校准技术进一步分为在线校准和离线校准两种模式。在线校准可在生产过程中不间断进行，通过嵌入式传感器和软件算法实时监控系统状态，适用于高速连续生产场景。离线校准则在设备维护时执行，通过全面检测和优化参数，恢复系统精度。例如，在长时间运行后，镭雕机的激光焦点可能因热膨胀而偏移，自动校准可通过图像分析自动调整焦距，确保雕刻深度一致。

自动校准的优势在于显著减少了人工干预，提高了生产效率和产品一致性。传统设备依赖定期手动校准，不仅耗时耗力，还容易引入人为误差。而自动校准技术通过智能化闭环控制，将校准周期从数小时缩短至分钟级，同时将精度波动控制在允许范围内。这对于COB应用中的高密度集成和微细加工至关重要，如芯片标识的清晰度和位置精度直接影响产品良率。

应用与优势

CCD视觉定位与自动校准技术在COB在线镭雕机中的应用，极大地推动了电子制造行业的升级。在LED封装领域，这些技术确保了芯片标识和切割的精确性，提升了产品可追溯性和美观度。在半导体行业中，它们用于晶圆标记和微连接，支持高精度、高可靠性的生产流程。

主要优势包括：

-高精度与高稳定性：视觉定位提供微米级精度，自动校准补偿长期误差，确保加工质量一致。

-高效率与自动化：在线集成实现无缝生产，减少停机时间，支持24/7运行。

-灵活性与适应性：通过软件配置，轻松切换不同工件和图案，适应小批量定制需求。

-成本优化：降低人工校准成本和废品率，提高整体设备效率（OEE）。

未来，随着人工智能和物联网技术的发展，CCD视觉定位与自动校准将更加智能化。例如，深度学习算法可用于复杂图案的识别和预测性维护，而云平台可实现远程监控和数据分析，进一步提升COB在线镭雕机的性能。

常见问答：

1.问：什么是CCD视觉定位？它在COB在线镭雕机中起什么作用？

答：CCD视觉定位是一种利用CCD摄像头和图像处理技术，实时捕捉并分析工件位置的方法。在COB在线镭雕机中，它用于精确引导激光头进行雕刻，确保微米级精度，避免因工件偏移或机械误差导致的加工缺陷，特别适用于LED芯片和半导体元件的标记。

2.问：自动校准技术如何工作？它与视觉定位如何结合？

答：自动校准通过检测系统偏差（如机械磨损或环境变化）并自动调整参数来维持精度。在COB在线镭雕机中，它与CCD视觉定位结合：视觉系统提供实时位置数据，校准算法计算误差并修正激光坐标，形成闭环控制，从而实现高稳定性加工。

3.问：为什么COB在线镭雕机需要高精度的视觉定位和自动校准？

答：COB技术涉及微米级元件封装，任何微小误差都可能导致产品失效。视觉定位确保雕刻位置准确，自动校准补偿长期运行中的偏差，两者结合保障了生产的高良率和一致性，满足电子制造对精度的苛刻要求。

4.问：这些技术的主要优势有哪些？在实际应用中如何体现？

答：主要优势包括高精度（可达±5微米）、自动化程度高、适应性强和成本低。在实际应用中，例如LED生产线，它们能实现快速换型和连续加工，减少人工干预，提高生产效率达30%以上，同时降低废品率。

5.问：未来CCD视觉定位与自动校准技术会有哪些发展趋势？

答：未来将更注重AI和物联网集成，例如使用深度学习优化图像识别，实现更智能的误差预测和自适应校准。同时，5G和云平台将支持远程监控和大数据分析，推动COB在线镭雕机向全自动、智能化工厂发展。

通过以上解析，我们可以看到，CCD视觉定位与自动校准技术不仅是COB在线镭雕机的核心支撑，更是智能制造时代的关键驱动力。随着技术不断演进，它们将继续赋能电子制造业，实现更高效、更精确的生产目标。
