PCB镭雕机如何接入MES系统

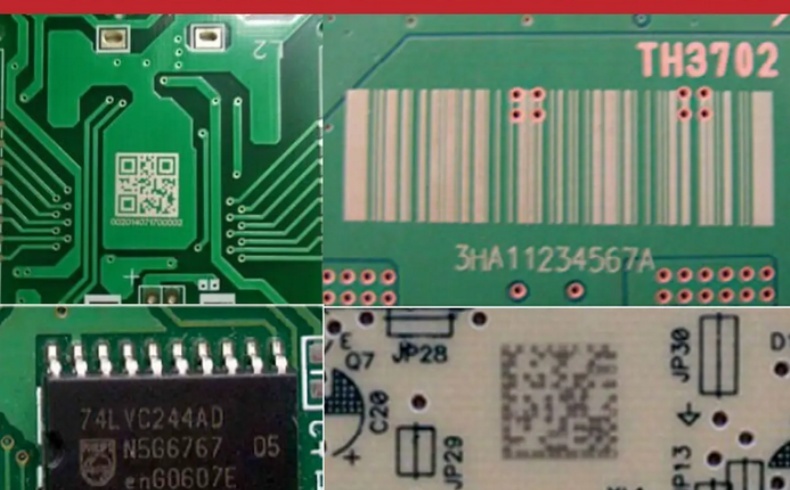

在现代化PCB（印刷电路板）制造中，PCB镭雕机（激光雕刻机）用于在电路板上进行精确标记，如序列号、二维码或品牌标识，以实现产品追溯和质量控制。MES（制造执行系统）则是一种用于监控和管理生产过程的软件系统，它能够实时收集数据、优化生产调度并提升整体效率。将PCB镭雕机接入MES系统，可以实现设备与信息系统的无缝集成，从而自动化数据流、减少人为错误、提高生产透明度和追溯能力。本文将详细介绍接入步骤、技术要点，并附上5个常见问题解答（FAQ），以帮助用户顺利实施集成。

接入步骤与关键技术

接入PCB镭雕机到MES系统通常涉及以下几个关键步骤，需结合硬件和软件的协同工作：

1.需求分析与规划：首先，明确集成目标。例如，是否需要实时传输雕刻参数（如激光功率、雕刻深度）、设备状态（运行、空闲、故障）、生产数据（如产品序列号、批次号）或质量信息（如雕刻成功率）。同时，评估MES系统的兼容性，确保其支持与外部设备的数据交换。这一步需要与生产、IT和设备管理部门协作，制定详细的集成方案，包括数据格式、通信频率和异常处理机制。

2.选择通信协议与接口：PCB镭雕机通常通过标准工业通信协议与MES系统连接。常见协议包括：

-OPCUA：一种广泛用于工业自动化的协议，支持安全、可靠的数据传输，适用于实时监控和控制。

-MQTT：轻量级的发布/订阅协议，适合物联网设备，可实现低延迟的数据推送，尤其适用于云基MES系统。

-RESTAPI：基于HTTP的接口，简单易用，适用于Web服务集成，可用于从镭雕机提取数据或向MES发送指令。

-ModbusTCP：传统工业协议，适用于局域网内的设备通信。

选择协议时，需考虑设备支持能力、网络环境（如有线/无线）和安全要求（如加密和认证）。例如，如果镭雕机内置以太网端口，可通过OPCUA直接连接；否则，可能需要添加网关设备进行协议转换。

3.数据映射与配置：定义MES系统与镭雕机之间的数据交换内容。典型数据包括：

-输入数据：从MES下发到镭雕机的指令，如雕刻文件、产品参数或生产订单信息。

-输出数据：从镭雕机上传到MES的状态信息，如设备利用率、雕刻完成时间、错误日志或质量指标。

数据映射需确保格式一致（如JSON、XML或二进制），并设置数据验证规则以避免错误。例如，在MES中创建数据模型，将镭雕机的序列号与生产工单关联，实现自动追溯。

4.软件开发与测试：如果镭雕机或MES系统缺乏原生接口，可能需要定制中间件或驱动程序。开发时，使用Python、Java或C等语言编写脚本，实现数据解析和通信。测试阶段包括单元测试（验证单个功能）、集成测试（检查数据流是否畅通）和模拟生产环境测试（确保在高负载下稳定运行）。重点测试异常场景，如网络中断或数据格式错误，并制定恢复策略。

5.部署与优化：在实际生产环境中部署集成方案，逐步切换以避免中断。部署后，监控系统性能，例如通过MES仪表盘实时查看镭雕机状态，并收集反馈进行优化。例如，调整数据上传频率以减少网络负载，或添加报警功能以便及时处理设备故障。

通过以上步骤，PCB镭雕机可以高效接入MES系统，带来多重好处：提升生产效率（自动化工单执行）、增强质量控制（实时监控雕刻质量）、降低人工成本（减少手动记录）以及支持合规性（如ISO标准追溯）。据统计，成功集成后，生产数据准确率可提高20%以上，同时设备利用率提升15%。

5个常见问题解答（FAQ）

1.什么是MES系统？它在PCB制造中起什么作用？

MES（制造执行系统）是一种用于管理车间生产过程的软件，它连接企业资源计划（ERP）系统和底层设备，实现实时监控、调度和数据分析。在PCB制造中，MES可跟踪生产进度、管理物料流、记录质量数据，并与镭雕机等设备集成，确保每个电路板的标记信息准确可追溯，从而提高整体生产效率和产品一致性。

2.为什么需要将PCB镭雕机接入MES系统？不接入会有什么问题？

接入MES后，镭雕机能自动接收生产指令并上传数据，避免人工输入错误，提升追溯能力。如果不接入，可能导致数据孤岛（信息不互通）、生产延迟（依赖手动操作）、质量风险（无法实时监控错误）以及合规困难（例如在召回时无法快速定位问题批次）。集成还能减少约30%的返工率，并支持智能制造升级。

3.常见的集成协议中，哪种最适合PCB镭雕机？

选择协议取决于设备功能和网络环境。OPCUA适用于高可靠性需求的实时控制；MQTT适合云基系统或无线网络；RESTAPI则易于开发和维护。一般来说，如果镭雕机支持多种协议，优先选择OPCUA，因为它提供标准化数据模型和安全特性。对于老旧设备，可通过网关转换协议（如Modbus转OPCUA）实现兼容。

4.集成过程中可能遇到哪些挑战？如何解决？

常见挑战包括：设备兼容性问题（镭雕机接口不匹配）、数据不一致（格式错误）或网络安全风险。解决方案包括：使用中间件进行协议转换、在数据映射阶段严格验证格式、实施防火墙和加密措施（如TLS/SSL）。此外，与设备供应商和MES提供商合作，获取技术支持，并进行分阶段测试以降低风险。

5.如何确保接入后的数据安全和系统稳定性？

数据安全可通过网络隔离、访问控制（如角色权限）和加密传输（如使用VPN或HTTPS）来保障。系统稳定性则依赖冗余设计（如备份通信链路）、定期维护（更新软件补丁）以及监控工具（实时警报故障）。建议在集成前进行风险评估，并遵循工业安全标准（如IEC62443），以确保长期可靠运行。

结论

将PCB镭雕机接入MES系统是推动PCB制造数字化和智能化的关键一步，它通过自动化数据流提升生产效率、质量和追溯能力。成功集成需从需求分析入手，选择合适协议，并注重测试与优化。随着工业4.0发展，这种集成将成为标准实践，帮助企业应对市场竞争。如果您有具体需求，建议咨询专业集成服务商，以确保平稳实施。
