PCB镭雕机自动化上下料方案

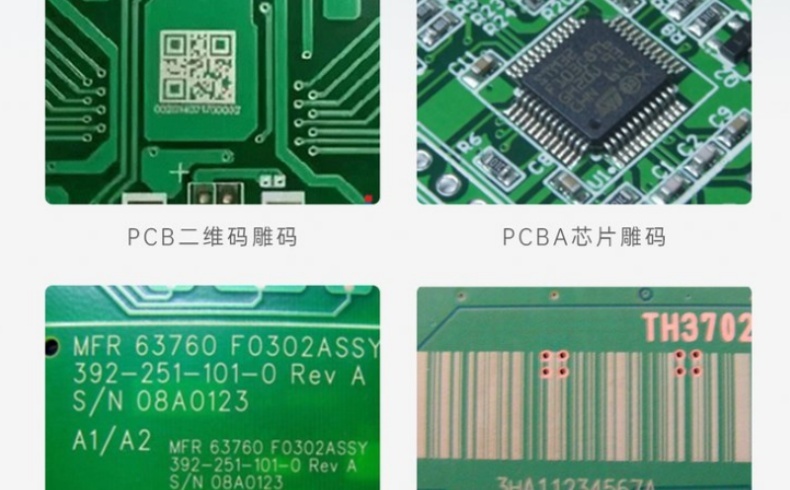

PCB（印刷电路板）是电子设备的核心组件，其制造过程中常需使用镭雕机（激光雕刻机）进行标记、打标或微加工，以添加序列号、二维码或品牌标识。传统上，PCB的上下料（即加载和卸载）依赖人工操作，导致效率低下、易出错且成本较高。随着工业4.0和智能制造的兴起，自动化上下料方案成为提升生产线竞争力的关键。本方案通过集成机器人、传送系统和智能控制软件，实现PCB镭雕机的全自动化操作，不仅提高产能，还确保一致性和安全性。该方案适用于中小批量生产环境，可灵活适配多种PCB尺寸和类型。

方案概述

PCB镭雕机自动化上下料方案的核心是构建一个闭环系统，实现从原料存储到成品输出的无缝衔接。系统主要包括三个部分：上料单元、镭雕机主体和下料单元。上料单元通过机械臂或自动导引车（AGV）从料架或传送带上抓取PCB板，精准定位至镭雕机工作台；镭雕机执行预设的雕刻程序；下料单元则自动移除已完成加工的PCB，并分类存放或传送至下一工序。整个过程由PLC（可编程逻辑控制器）或工业PC集中控制，配合传感器实时监测位置、状态和异常，确保高精度和低故障率。该方案支持24/7连续运行，平均可提升生产效率30%以上，同时减少人工干预带来的污染和损伤风险。

硬件组件

自动化上下料系统的硬件是关键基础，主要包括：

-机器人系统：采用多关节机械臂或SCARA机器人，负责PCB的抓取和放置。机器人末端配备定制夹具（如真空吸盘或夹爪），以适应不同PCB尺寸和材质。其重复定位精度可达±0.1mm，确保与镭雕机的精准对接。

-传送与存储系统：包括滚筒传送带、皮带线或智能料仓，用于PCB的临时存储和流转。系统可集成视觉识别模块（如CCD相机），自动检测PCB方向和质量，避免错误上料。

-传感器与安全装置：光电传感器、接近开关和激光测距仪用于实时监控PCB位置和机器状态；安全光栅和急停按钮保障操作人员安全，符合工业安全标准。

-镭雕机集成：镭雕机本身需支持自动化接口（如EtherCAT或Modbus协议），便于与上下料系统通信。必要时，可添加缓冲台或翻转机构，处理双面PCB雕刻。

这些硬件组件通过模块化设计，易于维护和升级，初始投资可根据生产规模灵活调整，通常回收周期在1-2年内。

软件与控制

软件系统是自动化方案的“大脑”，实现智能调度和实时控制：

-控制软件：基于PLC或工业PC，使用SCADA（数据采集与监控系统）或定制化MES（制造执行系统）进行任务管理。软件可预设雕刻参数、路径规划和优先级调度，支持多品种小批量生产。

-人机界面（HMI）：提供触摸屏操作面板，员工可轻松设置生产订单、监控运行状态和诊断故障。界面直观显示产量、效率和报警信息，便于快速响应。

-数据集成与云平台：系统可连接工厂网络，实现数据采集和分析，例如追踪每块PCB的加工历史、优化生产节拍。通过IoT技术，支持远程维护和预测性保养，减少停机时间。

软件设计强调用户友好性和兼容性，可无缝集成到现有生产线，降低培训成本。同时，开源协议支持二次开发，满足个性化需求。

优势与应用

本方案的优势显著：首先，提升效率，自动化上下料可将单次循环时间缩短至秒级，日均产能提高30%-50%；其次，提高质量，通过精准定位和实时监控，减少雕刻误差和PCB损伤，产品合格率超99%；第三，降低成本，减少人工依赖，长期可节约劳动力成本20%以上，并降低能耗。该方案广泛应用于消费电子、汽车电子和通信设备制造，特别适合高混合、低体积的生产模式。未来，结合AI和机器学习，可进一步优化自适应控制，实现更高水平的智能制造。

总之，PCB镭雕机自动化上下料方案是电子制造业升级的重要一环，它不仅解决了人工操作的瓶颈，还为数字化转型奠定基础。企业通过实施该方案，可增强市场竞争力，实现可持续发展。

常见问题解答（FAQ）

1.什么是PCB镭雕机自动化上下料？

PCB镭雕机自动化上下料是指通过机器人、传送带和智能控制系统，自动完成PCB板的加载和卸载过程，替代传统人工操作。该系统与镭雕机集成，实现从原料到成品的全自动流转，提高生产效率和一致性，适用于标记、打标等应用。

2.这个方案如何提高生产效率？

自动化系统通过连续运行和精准调度，减少人工干预时间，将上下料周期缩短至秒级，整体产能可提升30%-50%。同时，它支持24/7运作，避免因人员疲劳或换班导致的停机，优化生产节拍和资源利用率。

3.需要哪些硬件设备？实施复杂吗？

核心硬件包括机器人手臂（如六轴机械臂）、传送系统、传感器和镭雕机本身。实施复杂度中等，通常需要专业集成商进行安装和调试，但模块化设计使其易于适配现有生产线。建议先进行现场评估，以确保兼容性和最小化改造。

4.软件集成是否复杂？员工需要额外培训吗？

软件集成基于标准工业协议（如Modbus或OPCUA），可与常见MES或ERP系统对接，复杂度可控。员工培训通常只需1-2天，重点学习HMI操作和基本故障处理。供应商多提供技术支持和文档，帮助快速上手。

5.这个方案的初始投资和回报周期是多少？

初始投资因规模而异，中小型系统约在10万-50万元人民币，包括硬件、软件和安装费用。回报周期通常为1-2年，通过提高产能、降低人工成本和减少废品率实现。具体需根据产量和现有设备评估，建议进行ROI分析以优化决策。
