随着电子设备向轻薄化、柔性化和高性能化发展，柔性线路板（FlexiblePrintedCircuit,FPC）作为关键组件，在智能手机、可穿戴设备、医疗仪器和汽车电子等领域广泛应用。PCB镭雕机（激光雕刻机）作为一种高精度、非接触的加工工具，在柔性线路板的制造和处理中扮演着重要角色。本文将探讨PCB镭雕机在柔性线路板上的应用，包括其工作原理、优势、具体应用场景以及未来趋势。

PCB镭雕机简介

PCB镭雕机是一种利用激光束对材料进行精确加工的设备，常用于印刷电路板（PCB）的标记、切割、钻孔和微加工。它通过高能量激光束聚焦在材料表面，实现局部加热、蒸发或化学反应，从而完成图案雕刻或形状修改。激光源通常包括CO2激光、光纤激光或紫外激光，根据材料特性选择合适类型。例如，在柔性线路板加工中，紫外激光因其冷加工特性，能减少热影响区，避免损伤柔性基材。

柔性线路板的特点与挑战

柔性线路板由聚酰亚胺（PI）或聚酯（PET）等柔性材料制成，具有可弯曲、轻薄和高密度布线等优点。然而，其柔性特性也带来加工挑战：传统机械加工易导致材料变形、分层或毛刺，且精度难以保证。柔性线路板通常需要高精度的标记、切割和钻孔，以适应复杂电子布局。PCB镭雕机通过非接触式加工，能有效克服这些挑战，提供微米级精度和一致性。

PCB镭雕机在柔性线路板上的应用

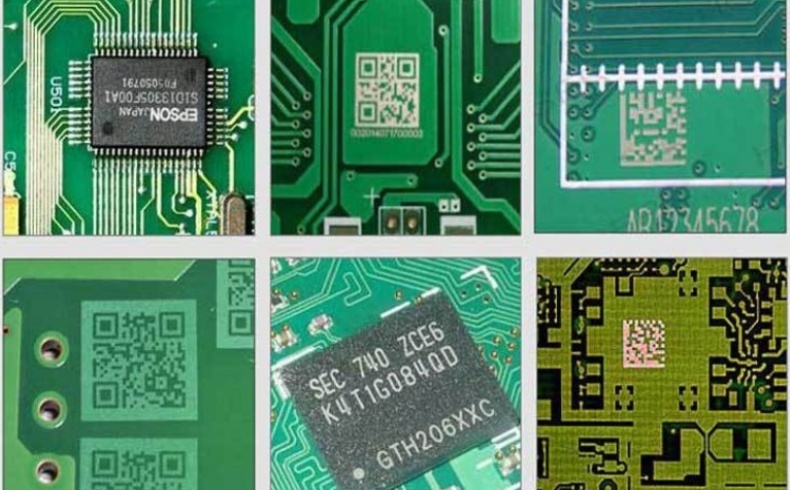

1.标记与编码：在柔性线路板上雕刻序列号、二维码、品牌标识或电路信息是常见应用。镭雕机能够快速、清晰地标记在PI或PET表面，确保永久性和可读性，适用于追溯和质量控制。例如，在医疗设备中，激光标记能耐受消毒过程，而不像油墨易脱落。

2.精密切割与外形加工：柔性线路板常需定制形状以适应设备空间。镭雕机可进行高精度切割，避免机械应力导致的变形。通过计算机控制，它能处理复杂轮廓，如弧形或异形边缘，提升生产效率和产品一致性。

3.微孔钻孔与线路修整：在多层柔性线路板中，镭雕机用于钻微孔（直径可达几十微米）或修整线路，确保电气连接可靠性。紫外激光尤其适合此应用，它能精确去除铜层而不损伤底层基材，减少短路风险。

4.去除覆盖层与绝缘处理：柔性线路板常覆盖保护膜，镭雕机可选择性去除局部覆盖层，暴露焊盘或测试点，便于后续组装。同时，它还能进行绝缘处理，防止电路短路。

5.质量检测与返工：镭雕机结合视觉系统，能实时检测加工质量，并自动修正误差。在返工过程中，它可去除缺陷部分，重新雕刻，减少废品率。

优势分析

PCB镭雕机在柔性线路板加工中的优势显著：

-高精度与灵活性：激光束可聚焦到微米级，适应高密度布线需求，且通过软件编程轻松调整图案。

-非接触加工：避免物理接触导致的材料损伤或污染，延长设备寿命。

-高效率与环保：加工速度快，支持批量生产；无需化学蚀刻，减少废弃物，符合绿色制造趋势。

-适应性强：可处理多种材料组合，如铜-PI复合层，并适用于小批量定制生产。

应用场景举例

在消费电子领域，如折叠手机中，镭雕机用于柔性屏幕连接板的标记和切割；在汽车电子中，它加工柔性传感器线路，确保耐高温和振动；医疗设备如可穿戴监护仪，则依赖激光雕刻实现微型化设计。

未来趋势

随着5G、物联网和人工智能发展，柔性线路板需求将持续增长。PCB镭雕机技术正朝着更高功率、更智能化的方向发展，例如集成AI算法优化加工参数，或结合3D打印实现多功能集成。同时，成本降低将使其更普及于中小型企业。

总结来说，PCB镭雕机在柔性线路板上的应用不仅提升了制造精度和效率，还推动了电子设备创新。通过非接触、高灵活性的加工方式，它帮助克服柔性材料的挑战，为未来智能设备奠定基础。企业应积极采纳这一技术，以保持市场竞争力。

常见问题解答（FAQ）

1.PCB镭雕机在柔性线路板上的主要应用有哪些？

PCB镭雕机主要用于柔性线路板的标记（如二维码和序列号）、精密切割、微孔钻孔、覆盖层去除和线路修整。这些应用确保高精度加工，适应柔性材料的特性，提升生产效率和产品质量。

2.使用镭雕机处理柔性线路板时需要注意什么？

需要注意激光参数（如功率、波长和扫描速度）的优化，以避免热损伤或变形；同时，要确保材料固定稳定，防止加工过程中的移位。定期维护光学部件和校准系统也很重要，以保持加工一致性。

3.镭雕机与传统机械加工方法相比有何优势？

镭雕机优势包括非接触加工（减少材料损伤）、高精度（微米级）、灵活性强（通过软件快速调整）和环保（无需化学试剂）。而传统机械方法易导致毛刺、变形，且效率较低。

4.镭雕机的投资回报率如何？是否适合中小企业？

初始投资较高，但长期看，镭雕机能降低废品率、提高生产效率，从而节省成本。随着技术普及，中小型企业可通过租赁或选择经济型号逐步引入，尤其适合小批量定制生产，回报周期通常在1-3年。

5.未来镭雕机在柔性线路板领域会有哪些改进？

未来改进包括更高功率激光源以提升加工速度，智能化系统（如AI实时监控）优化参数，以及多光束技术实现并行加工。此外，成本降低和模块化设计将使其更易集成到自动化生产线中。
