PCB镭雕机与紫外激光机对比分析

在电子制造行业中，激光技术广泛应用于印刷电路板（PCB）的标记、雕刻和微加工。PCB镭雕机和紫外激光机是两种常见的设备，它们各有特点和适用场景。本文将从工作原理、应用领域、优缺点等方面对这两种设备进行详细对比，并附上5个常见问题解答（FAQ），以帮助用户更好地选择适合自身需求的设备。

一、PCB镭雕机概述

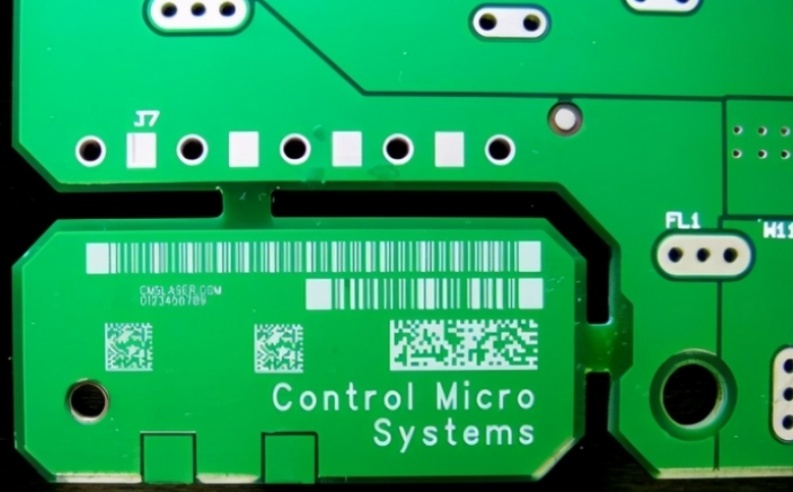

PCB镭雕机通常指用于PCB表面的激光雕刻设备，多采用CO2激光（波长10.6μm）或光纤激光（波长约1μm）。其工作原理是通过激光束的热效应，使PCB表面的材料（如铜、环氧树脂）蒸发或变色，从而实现永久性标记，例如序列号、条形码或logo。这种设备在电子制造业中广泛应用，尤其适用于大批量生产环境。优点包括操作简单、成本较低、标记速度快，且对常见PCB材料（如FR-4）兼容性好。然而，其缺点在于精度相对较低（通常为微米级），热影响区较大，可能导致材料变形或损伤，尤其在精细图案加工中表现不佳。

二、紫外激光机概述

紫外激光机使用紫外波段激光（波长通常为355nm），属于冷加工技术，通过光化学作用而非热效应实现材料去除。这使得它在PCB微加工中表现出色，例如高精度钻孔、切割和精细标记。紫外激光机适用于多种材料，包括脆性材料（如玻璃、陶瓷）和敏感元件，在高端电子、医疗设备等领域广泛应用。其优点包括极高的精度（可达亚微米级）、热影响区小、加工质量高，但缺点也很明显：设备成本高、维护复杂，且加工速度相对较慢，不适合大批量低成本生产。

三、PCB镭雕机与紫外激光机对比

1.精度与分辨率：紫外激光机凭借其短波长，能实现更高的分辨率和更小的特征尺寸（可达0.1μm），适合微细加工；而PCB镭雕机的精度通常在10-50μm，更适合常规标记。

2.加工速度：PCB镭雕机在高速标记方面优势明显，每秒可处理数厘米的图案，适用于流水线生产；紫外激光机速度较慢，但通过多光束技术可部分弥补。

3.成本因素：PCB镭雕机的购置和维护成本较低，适合中小型企业；紫外激光机价格昂贵，且耗材（如紫外激光管）更换频繁，总体成本高。

4.材料兼容性：PCB镭雕机主要适用于金属和聚合物基PCB，但对敏感材料可能造成热损伤；紫外激光机兼容性更广，包括陶瓷、硅等脆性材料，且几乎无热影响。

5.应用场景：PCB镭雕机多用于批量标记、防伪编码等普通任务；紫外激光机则适用于高精度领域，如PCB微孔加工、芯片标记和医疗器械制造。

6.维护与寿命：PCB镭雕机结构简单，维护便捷，寿命较长；紫外激光机需专业维护，激光源寿命有限，但技术进步已逐步改善这一点。

总体来看，PCB镭雕机更适合成本敏感、大批量的普通PCB加工，而紫外激光机则在高端、高精度应用中不可替代。用户应根据生产需求、预算和材料特性进行选择。未来，随着激光技术发展，两者可能进一步融合，提升电子制造的效率和精度。

四、常见问题解答（FAQ）

1.PCB镭雕机和紫外激光机的主要区别是什么？

主要区别在于激光波长和加工原理：PCB镭雕机多用红外激光，依赖热效应，精度较低但速度快、成本低；紫外激光机使用紫外光，通过光化学作用实现冷加工，精度高但成本高。适用于不同场景，前者用于普通标记，后者用于高精度微加工。

2.在PCB标记中，哪种设备更经济实用？

如果生产量大且对精度要求不高（如简单文字或条形码），PCB镭雕机更经济实用，因其成本低、效率高；但如果需要精细图案或敏感材料加工，紫外激光机虽贵但能减少废品率，长期看可能更划算。

3.紫外激光机为什么成本更高？

成本高主要源于紫外激光源的制造复杂、寿命较短（通常几千小时），以及光学系统需要高精度组件；此外，维护和耗材更换频繁，增加了运营成本。相比之下，PCB镭雕机技术成熟，部件更廉价。

4.紫外激光机在PCB加工中有哪些独特优势？

其独特优势包括：极小热影响区，避免材料变形；高精度能力，适合微孔和精细线路加工；广泛材料兼容性，可处理脆性元件。这些使其在高端PCB（如HDI板）和半导体领域中不可或缺。

5.如何根据生产需求选择激光设备？

建议从以下方面评估：首先，确定加工精度要求——高精度选紫外激光机，普通选PCB镭雕机；其次，考虑产量和成本——大批量低成本优先镭雕机；最后，评估材料类型——敏感或多元材料适用紫外激光机。实地测试和咨询供应商也能帮助决策。

通过以上分析，用户能更全面地理解PCB镭雕机和紫外激光机的差异，从而做出明智的选择。在实际应用中，结合自身生产流程和预算，往往能最大化设备效益。
