PCB激光打码行业标准

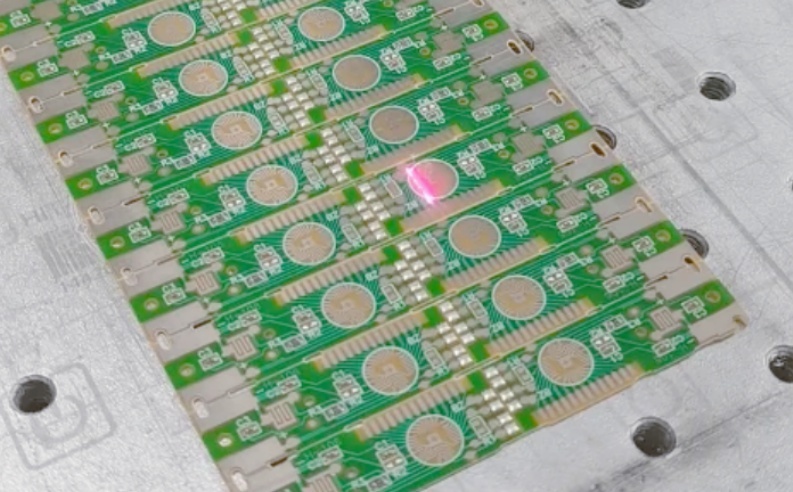

在高度自动化和可追溯性要求极高的现代电子制造业中，PCB（印刷电路板）的标识与追溯已成为不可或缺的环节。激光打码技术因其永久、高效、高精度、无污染等优势，已全面取代传统的油墨喷码，成为PCB标识的主流工艺。为确保打码质量的一致性和信息的可读性，一系列行业标准与最佳实践应运而生。

一、激光打码的核心价值与意义

1.永久性与可靠性：激光通过物理或化学变化在PCB表面（通常是阻焊层）形成标记，不会被擦拭、溶剂清洗或高温所去除，确保了产品生命周期的全程可追溯。

2.高精度与灵活性：可打印一维码、二维码、文字、图形等，信息容量大。最小字符高度可达0.5mm甚至更小，适合在空间有限的PCB上标记。

3.非接触式与无耗材：避免了物理接触导致的板面损伤和油墨污染，符合洁净生产要求，同时降低了长期运营成本。

4.强大的可追溯性：通过二维码承载生产批次、型号、日期、序列号、供应商代码等关键信息，是实现智能制造和质量控制的核心数据入口。

二、PCB激光打码的关键行业标准与规范要求

虽然存在一些国际标准（如IPC）和各大电子制造商的内控标准，但其核心要求趋于一致，主要涵盖以下几个方面：

1.打码内容规范

唯一性标识：通常要求包含厂商标识、PCB料号、版本号、生产日期/批次号、序列号等。

格式标准化：二维码（如DataMatrix,QRCode）因其高信息密度和强纠错能力成为首选。其尺寸、模块大小、安静区（QuietZone）需符合规范。

可读性：标记内容必须清晰、完整，无缺失、模糊或重叠。

2.打码位置规范

统一性：在同一型号的PCB上，打码位置必须固定，便于自动化视觉检测设备快速定位和读取。

避让关键区域：标记位置应避开金手指、焊盘、测试点、细间距走线及元器件安装区，防止影响电气性能或机械装配。

易见性：应位于PCB组装后仍可见的位置，方便维修和后期追溯。

3.打码质量要求

对比度与清晰度：标记与背景（阻焊层）需有足够的对比度，确保视觉系统和扫码器能稳定、快速地识别。通常要求对比度均匀，边缘锐利。

无损伤：激光打码过程不得造成PCB基材（FR-4等）、铜层或阻焊层的功能性损伤，如碳化、烧穿、起泡、微裂纹等。这需要通过精确控制激光参数（功率、速度、频率）来实现。

可读率：在规定的检测条件下，二维码的首次读取率应高于99.5%（通常要求99.9%以上）。

4.设备与工艺参数控制

激光器选择：光纤激光器和紫外激光器是主流选择。光纤激光器适用于大部分白色/绿色阻焊层，性价比高；紫外激光器“冷加工”特性好，适用于任何颜色的阻焊层，特别是对热敏感的高端PCB，标记效果更精细。

参数标准化：针对不同颜色、材质和厚度的阻焊层，需建立标准化的激光功率、扫描速度、打标频率、填充间距等工艺参数库，并定期校准设备。

环境与安全：操作环境需保持清洁，配备有效的排烟除尘系统。操作人员需接受培训，并严格遵守激光安全防护规范（如佩戴防护眼镜）。

三、质量检验与验证

自动化视觉检测（AVI）：生产线通常集成2D视觉系统，自动对每块PCB的二维码进行读取和等级评定。常用的评级标准是AIMDPM-1-2006，从A（最佳）到F（无法读取），行业通常要求等级在C级以上。

人工抽检：定期对标记的附着力进行测试（如胶带测试），并目检是否有物理损伤。

总结

PCB激光打码行业标准的核心目标是在保证PCB完整性和电气性能的前提下，生成一个永久、清晰、可被机器高速准确读取的标识。这些标准是连接PCB制造、SMT贴装、产品测试乃至终端客户服务的“数据桥梁”，是电子制造业实现数字化、智能化管理的基石。遵循这些标准，不仅能提升生产效率和质量控制水平，更能增强产品的市场竞争力。

FAQ：关于PCB激光打码的五个常见问题

Q1:为什么有些PCB上的激光二维码是浅色的，而有些是深色的？

A1:这主要取决于PCB阻焊层的颜色和成分，以及所使用的激光类型。

浅色标记（如白色/灰色）：常见于绿色等深色阻焊层。激光通过烧蚀或使表层颜料变色（发泡/碳化），露出底层的玻璃纤维或树脂，形成颜色对比。

深色标记（如黑色）：常见于白色等浅色阻焊层。激光使阻焊层材料碳化，从而形成深色标记。

紫外激光：由于其“冷加工”特性，能更精确地破坏阻焊层中的化学键而不产生热影响，通常能产生对比度极高且精细的标记，颜色表现也更稳定。

Q2:激光打码会损伤我的PCB吗？

A2:在参数设置正确的情况下，激光打码是一种安全的表面处理工艺，不会损伤PCB。损伤通常源于参数设置不当，例如：

功率过高/速度过慢：导致过度烧蚀，可能伤及阻焊层下的铜线，甚至导致基材碳化。

焦点不准：导致能量分散，标记模糊不清，也可能因热影响区扩大而造成损伤。

专业的打码服务商会通过DOE（实验设计）为不同板材和油墨优化出最佳的参数，并定期进行金相切片分析，以确保无潜在损伤。

Q3:如果PCB空间非常有限，最小可以打多大的二维码？

A3:这取决于激光设备的精度和视觉系统的识别能力。目前，使用高质量的紫外激光系统，可以稳定地打出尺寸在2x2mm甚至更小的DataMatrix二维码。但需要注意的是，二维码越小，对打码精度、板材平整度和视觉相机分辨率的要求就越高。在设计中，应尽可能为二维码预留更大的空间。

Q4:带有铅锡表面处理（HASL）或沉金的PCB，可以直接激光打码吗？

A4:可以，但有挑战。

铅锡表面处理（HASL）：表面不平整，激光打码可能不清晰。通常建议在阻焊层上打码，避开金属表面。

沉金/电金等平坦表面：在这些表面打码，对比度可能较低。但通过调整激光参数（特别是使用紫外激光），仍然可以形成可见的、可读的标记，通常表现为表面质感的细微变化。最佳实践依然是在阻焊层区域进行打码。

Q5:如何选择光纤激光器和紫外激光器？

A5:这是一个基于应用需求和预算的权衡。

光纤激光器：

优点：功率高、打码速度快、采购和维护成本低、寿命长。

缺点：热影响较大，在某些敏感材料或浅色阻焊层上可能产生碳化或对比度不足。

适用：大多数常规的FR-4PCB，尤其是深色阻焊层（绿、蓝、黑）。

紫外激光器：

优点：冷加工，热影响区极小，标记精细度高，对比度极佳，几乎适用于所有材料（包括柔性板、陶瓷基板）。

缺点：设备成本高，打码速度相对较慢，激光器寿命相对较短。

适用：高端HDI板、软硬结合板、对热敏感的材料、浅色阻焊层以及需要极精细标记的场合。
