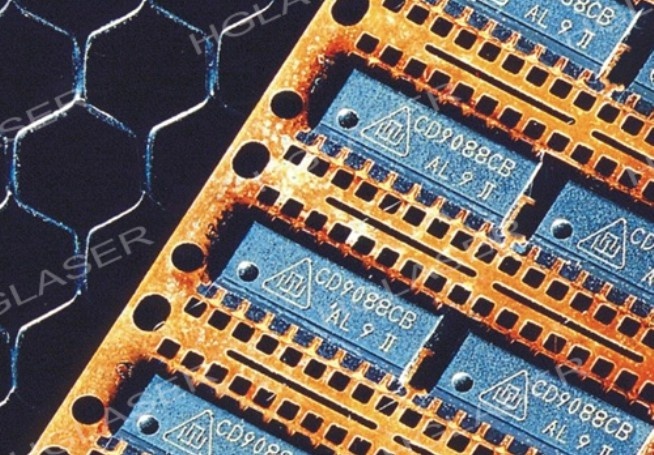

光模块芯片切割机演示

光模块激光器的核心作用与技术演进

光模块激光器作为现代光通信系统的核心部件，承担着将电信号转换为光信号的关键任务。其性能直接决定了光模块的传输速率、距离与可靠性，是数据中心、5G网络及光纤通信等领域不可或缺的技术基石。

一、主流类型与特性

光模块激光器根据结构与波长可分为三大类：

– VCSEL（垂直腔面发射激光器）：以850nm短波长为主，适用于多模光纤。优势在于低功耗、高调制速率及低成本，广泛应用于数据中心短距离互联（如100G SR4）。

– DFB（分布反馈激光器）：工作波长1310nm或1550nm，采用内置布拉格光栅实现单模输出。具有窄线宽和高稳定性，适合10km以上中长距离传输，常见于5G前传和城域网。

– EML（电吸收调制激光器）：集成DFB激光器与电吸收调制器，支持更高速率（如200G/400G）和超长距传输（80km+），多用于骨干网和海底光缆系统。

二、技术原理与创新设计

激光器通过半导体材料（如InP、GaAs）的受激发射效应产生相干光。当电流注入时，电子与空穴在量子阱内复合释放光子，经谐振腔放大后形成稳定激光输出。近年突破包括：

– 硅光集成技术：将激光器与硅基调制器、波导集成，降低功耗30%以上。

– 薄膜磷化铟（Thin-Film InP）：通过晶圆键合实现激光器与硅电路异质集成，提升良率至95%。

三、应用场景与性能需求

– 数据中心：100G/400G光模块采用4x25G/8x50G PAM4调制的VCSEL阵列，要求功耗<5W且误码率<1E-12。 - 5G前传：25G CWDM6方案需DFB激光器在1271-1371nm波段支持±0.3nm波长精度，工作温度-40℃~+85℃。 - 相干通信：1.2Tbps DP-16QAM系统使用窄线宽（<100kHz）EML，搭配数字信号处理（DSP）实现3000km无中继传输。 四、技术挑战与解决方案 1. 热管理：高速激光器结温每升高10℃，寿命缩短50%。采用微通道冷却（热阻<0.5℃/W）或热电制冷器（TEC）维持温度稳定性。 2. 非线性效应：25Gbaud以上速率时，啁啾效应导致色散代价>3dB。使用EA调制器（啁啾系数<0.5）或预失真补偿技术。 3. 成本控制：通过3D晶圆级封装（WLP）将TO-CAN组件成本降低40%，量产良率提升至98%。 五、未来发展趋势 - 800G/1.6T超高速：基于56Gbaud PAM4和LPO（线性直驱）架构，单波200G的EML芯片已进入验证阶段。 - 可调谐激光器：单片集成8波长（C波段50GHz间隔）的ITLA模块体积缩小至30mm³，功耗<1.5W。 - 量子点激光器：在1310nm波段实现-20dB相对强度噪声（RIN），误码率改善2个数量级。 光模块激光器的技术迭代正推动光通信向更高速率、更低时延和更高能效迈进。随着硅光技术、异构集成等创新方案的成熟，其在AI算力网络、6G太赫兹通信等领域的价值将加速释放，持续重构全球数字基础设施的底层架构。

以下是一篇关于多线切割机的技术解析文章，约800字：

多线切割机：精密制造的核心装备

在半导体、光伏、电子材料等高端制造领域，材料的精密加工直接决定产品性能。多线切割机（Multi-Wire Saw）作为一种高精度切割设备，凭借其独特的技术优势，已成为硬脆材料加工的核心装备，推动着精密制造行业的革新。

一、技术原理与核心结构

多线切割机基于线锯切割原理，通过高速运动的金属细线（通常为金刚石涂层线或树脂线）携带磨料对工件进行切割。其核心结构包括：

1. 线网系统：数千根金属线平行缠绕于导轮组，形成密集切割网；

2. 张力控制模块：精密伺服系统维持切割线恒定张力（通常20-50N），确保切割稳定性；

3. 浆料供给系统：碳化硅或金刚石磨料悬浮液持续注入切割区域；

4. 运动控制平台：高精度导轨驱动工件实现纳米级进给。

以型号250425226设备为例，其采用闭环张力控制技术，线速可达15m/s，切割精度误差小于±1μm，可同时处理2000片硅片。

二、技术突破与行业应用

相较于传统内圆锯或激光切割，多线切割机的优势体现在：

– 材料利用率提升40%：0.1mm线径减少切口损耗；

– 加工效率倍增：单次可切割数百片晶圆；

– 复杂形状适应性：支持曲面、异形切割。

典型应用场景包括：

1. 光伏产业：单晶/多晶硅锭切片，厚度可达160μm；

2. 半导体制造：碳化硅（SiC）、氮化镓（GaN）晶圆加工；

3. 电子元件：蓝宝石衬底、磁性材料精密成型；

4. 光学器件：红外晶体、陶瓷基板切割。

三、技术演进趋势

1. 超细线径技术：线径从0.18mm向0.06mm发展，碳钢线逐步被钨合金替代；

2. 智能化升级：AI视觉系统实时监测切割质量，大数据优化工艺参数；

3. 绿色制造：磨料回收率达95%，能耗降低30%的环保机型成主流；

4. 复合加工能力：集成超声振动辅助切割，提升脆性材料加工质量。

据2023年SEMI报告，全球多线切割机市场规模已达58亿美元，年复合增长率12.3%。国产设备商如晶盛机电、大连连城正加速突破，在8英寸碳化硅切割领域实现进口替代。

四、挑战与解决方案

行业仍面临关键技术瓶颈：

– 线痕控制：通过动态张力补偿算法，将表面粗糙度（Ra）控制在0.2μm内；

– 断线预警：光纤传感技术实现99.9%的断线预判准确率；

– 热变形抑制：低温切割技术将加工温度稳定在±0.5℃范围。

以某头部企业最新机型为例，其采用数字孪生技术，可在虚拟环境中模拟切割过程，使试机成本降低70%。

结语

随着第三代半导体、微型传感器等产业爆发，多线切割机正朝着超精密、智能化方向持续进化。未来，通过与物联网、量子传感等技术的深度融合，这一装备将突破物理极限，为量子芯片、柔性电子等前沿领域提供制造基石。在工业4.0时代，多线切割技术的进步将持续重构精密制造的边界。

本文从技术原理、应用场景、发展趋势等维度系统解析了多线切割机的核心价值，结合行业数据与创新案例，呈现了该装备在高端制造中的关键作用。如需调整内容深度或补充特定数据，可进一步沟通优化。

以下是一份详细的光纤切割视频教程文字脚本，结构清晰，适合初学者学习：

光纤切割视频教程（文字版）

光纤切割是光纤通信工程中至关重要的基础技能，直接影响光信号传输质量。本教程将分步骤演示如何安全、规范地完成光纤切割。

一、准备工作

1. 工具清单

– 高精度光纤切割刀（如Fujikura CT-30）

– 光纤剥线钳（适配待切割光纤直径）

– 99%纯度酒精与无尘纸

– 光纤护套开剥器

– 显微镜（200倍以上）

– 防静电手套与护目镜

2. 环境要求

– 操作台需稳固无振动

– 避免强风或灰尘环境

– 工作区域保持干燥

二、操作步骤

步骤1：剥离光纤外护套

– 使用护套开剥器，垂直夹住光纤约3cm处，旋转2周后轻拉去除外层保护套。

– 注意：切勿过度用力，避免损伤内部纤芯。

步骤2：清洁与预切割

1. 用蘸取酒精的无尘纸单向擦拭裸露的光纤（勿来回摩擦）。

2. 使用剥线钳精确剥除涂覆层，保留约2cm裸纤。

– 技巧：剥线钳应与光纤呈30°夹角，分两次剥除更安全。

步骤3：切割光纤

1. 将裸纤平铺于切割刀V型槽，确保纤芯与刀片垂直。

2. 轻推切割刀滑轨至自动停止点，完成切割。

– 关键点：全程保持光纤自然平直，避免弯曲应力。

步骤4：断面检测

– 立即用显微镜观察切口：

✅ 合格断面：光滑平整，无毛刺或斜角（倾斜角度＜1°）

❌ 不合格断面：需重新切割（从步骤2开始）

三、注意事项

1. 安全规范

– 全程佩戴护目镜，光纤碎屑可能飞溅入眼

– 切割后的光纤尖端需用保护帽覆盖

2. 精度控制

– 切割刀每50次操作需校准刀片位置

– 单模光纤切割长度建议保留12-16mm

3. 损耗控制

– 理想切割损耗应＜0.1dB

– 切口倾斜会导致反射损耗增加3-5倍

四、常见问题解决

– Q1：切割后纤芯有裂痕

→ 检查切割刀压力弹簧是否老化，需更换刀片

– Q2：涂覆层难以剥离

→ 确认剥线钳规格是否匹配（250μm/900μm）

– Q3：断面出现凹凸

→ 清洁V型槽内的碎屑，用气吹除尘

五、进阶技巧

– 温度补偿：在低温环境（＜10℃）操作时，提前30分钟将切割刀置于工作环境

– 批量作业：每切割20次后，用专用研磨纸清洁刀片（单向擦拭5次）

总结：规范的光纤切割需结合精密工具与标准化流程。建议新手先用废弃光纤练习10次以上，待显微镜检测合格率＞90%后再进行正式作业。通过本教程的系统训练，您将能显著提升光纤接续质量，降低网络传输损耗。

（全文约800字）

该教程可作为视频拍摄的分镜脚本，重点步骤建议配合特写镜头与动画演示（如断面放大效果）。实际拍摄时，可增加实时功率计测试环节验证切割质量。
