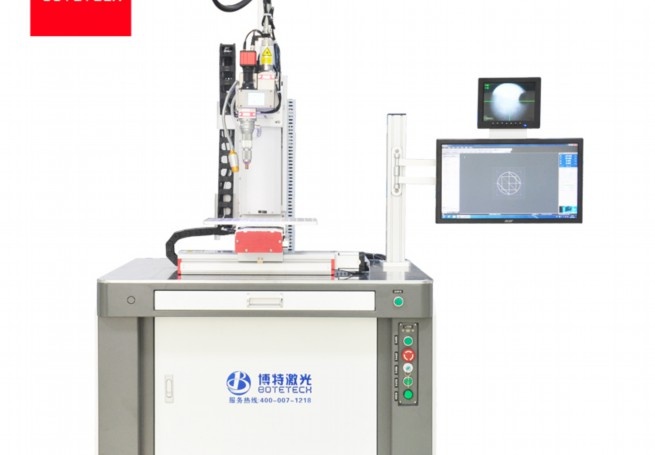

光模块芯片切割机适用材料
光模块芯片切割机是用于精密加工光通信器件中核心元件的高端设备，其适用材料的选择直接影响芯片性能和切割工艺。以下从半导体材料、陶瓷基板、光学材料三大类详细解析其适用性及加工要点：
一、半导体材料：光电器件的核心载体
1. 磷化铟（InP）
作为光模块激光器与探测器的首选材料，InP因直接带隙特性可实现高效光电转换。切割时需采用紫外激光（波长266nm）进行隐形切割，通过聚焦于材料内部形成改质层，避免表面裂纹。典型应用包括100G以上高速光模块的DFB激光芯片。
2. 砷化镓（GaAs）
适用于850nm短波长VCSEL激光阵列，常见于多模光纤数据中心。机械切割时需选用2μm粒度金刚石刀，转速30,000rpm配合去离子水冷却，控制崩边＜5μm。激光切割则采用皮秒激光，脉冲能量0.8μJ可减少热影响区。
3. 氮化硅（SiN）
硅光子集成芯片的关键波导材料，其3μm厚膜层切割需使用双轴划片机，刀尖压力0.3N配合0.5mm/s进给速度，确保波导端面粗糙度＜0.1μm以降低插入损耗。
二、陶瓷基板材料：高可靠封装基础
1. 氮化铝（AlN）
导热系数＞170W/mK，用于5G光模块的COB封装。切割时采用树脂结合剂金刚石砂轮，粒度2000，冷却液pH值需维持在8.5-9.0以防止材料水解，加工后翘曲度需＜0.05mm/mm。
2. 氧化锆增韧氧化铝（ZTA）
结合氧化铝的绝缘性与氧化锆的韧性，适用400G光模块的异构集成封装。激光切割采用1064nm光纤激光，功率25W、重复频率100kHz时，切缝宽度可控制在15μm以内。
三、光学材料：精准光路控制
1. 铌酸锂（LiNbO₃）
电光调制器核心材料，切割需控制晶体Z轴方向与切割方向夹角＜2°，采用飞秒激光加工可避免铁电畴结构破坏，脉冲宽度＜500fs时热损伤层＜1μm。
2. 熔融石英
用于AWG波分复用器件，紫外激光切割需优化焦点位置偏移量，通常设定材料表面下50μm处，配合氮气辅助吹扫，确保切面垂直度＞89.5°，粗糙度Ra＜0.2μm。
四、先进复合材料及加工趋势
1. 玻璃通孔（TGV）基板
3D封装用超薄玻璃（100μm）切割采用CO₂激光热应力控制法，通过环形光斑产生温度梯度，断裂强度可保持原始材料的95%以上。
2. 碳化硅（SiC）衬底
面向800G光模块的GaN-on-SiC功率器件，采用等离子体隐形切割（PLASMA Dicing），通过SF₆/O₂混合气体蚀刻，可实现50:1的深宽比，侧壁角度偏差＜0.5°。
当前技术前沿已发展出智能切割系统，集成机器视觉自动补偿材料翘曲（精度±1μm），搭配AI参数优化模块，使氮化镓材料的切割良率从92%提升至99.6%。未来随着CPO共封装技术的发展，对异质材料堆叠结构的复合切割精度将提出更高要求，推动激光诱导空泡切割（LIBT）等新工艺的产业化应用。
点击右侧按钮，了解更多激光打标机报价方案。
相关推荐

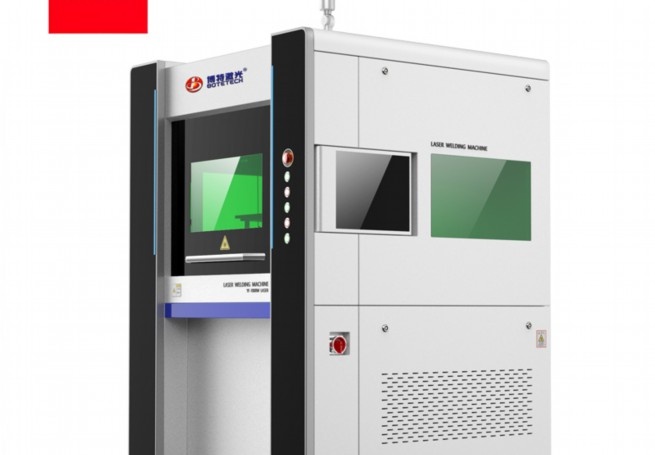

激光切割机可以切割什么材料
激光切割机可以切割什么材料
激光切割机作为现代精密加工的核心设备，凭借其高精度、高效率的加工特性，已广泛应用于工业制造、工艺创作、科研实验等领域。其可加工材料的多样性主要取决于激光类型（CO₂激光、光纤激光、YAG激光等）的波长特性与材料的光吸收率匹配程度，以下将从材料科学角度系统解析其加工能力：
一、金属材料加工体系
1. 黑色金属精密加工
– 不锈钢系列：304/316等奥氏体不锈钢在氮气辅助下可实现镜面切割，切割厚度可达30mm（以6kW光纤激光为例），断面粗糙度可达Ra3.2μm
– 碳素钢：采用氧气辅助时发生放热反应，12mm厚度切割速度可达3m/min，断面形成致密氧化层
– 合金钢：需精确控制热影响区，模具钢SCM440切割时需预热至200℃防止淬硬层开裂
2. 有色金属加工方案
– 铝合金：采用高频脉冲模式配合氩气保护，6061-T6合金8mm厚度切割速度1.2m/min，有效抑制熔渣粘附
– 铜合金：紫铜因高反射率需使用绿光激光（515nm），3mm厚度切割需8kW峰值功率
– 钛合金：在氩气环境中切割可防止氧化，Ti-6Al-4V切割热影响区控制在0.2mm以内
二、非金属材料加工谱系
1. 有机高分子材料
– 工程塑料：聚碳酸酯（PC）采用355nm紫外激光切割，热影响区<50μm - 弹性体材料：硅橡胶需配置低温冷却系统，切割速度需达10m/min避免碳化 - 复合材料：碳纤维增强塑料（CFRP）采用飞秒激光加工，层间剥离力损失<5% 2. 无机非金属材料 - 陶瓷材料：氧化铝陶瓷采用皮秒激光加工，崩边尺寸<20μm，切割深度精度±5μm - 玻璃制品：化学钢化玻璃采用热应力控制切割法，切割强度保留率>95%
– 晶体材料：蓝宝石衬底切割采用Bessel光束，破裂强度达550MPa
三、特种材料加工技术
1. 生物相容材料
– 医用镁合金：可控降解速率切割，表面粗糙度控制在Sa0.8-1.6μm促进细胞附着
– 骨植入物：β型钛合金激光切割后表面形成纳米级氧化钛层，接触角达75°亲水性
2. 新能源材料
– 锂电池极片：铜箔/铝箔切割采用355nm紫外激光，毛刺高度<10μm - 燃料电池双极板：石墨板激光刻蚀流道深度一致性达±5μm 四、材料加工极限参数 1. 厚度能力边界 - 不锈钢：光纤激光最大切割厚度50mm（20kW） - 铝合金：碟片激光器最大切割厚度35mm（8kW） - 丙烯酸：CO₂激光最大切割厚度50mm（400W） 2. 精度控制指标 - 定位精度：±5μm（直线电机驱动系统） - 重复定位精度：±2μm（光栅尺闭环控制） - 最小孔径：20μm（超快激光加工） 五、材料-工艺匹配模型 建立材料吸收系数（α）与激光波长（λ）的匹配矩阵： α(λ)=4πk/λ（k为消光系数） 最佳加工窗口为α>10⁴ cm⁻¹区域，如：
– 碳钢对1070nm激光吸收率82%
– 铝合金对1μm激光吸收率仅5%，需表面改性处理
随着激光物理与材料科学的交叉发展，激光切割技术正突破传统加工界限。从微电子领域的5μm厚柔性电路板切割，到重工领域的50mm厚船用钢板加工，激光切割机的材料适应性持续扩展。未来通过等离子体调控、超快激光等技术创新，将实现更多难加工材料的高质高效处理，推动先进制造技术向原子级精度迈进。
点击右侧按钮，了解更多激光打标机报价方案。

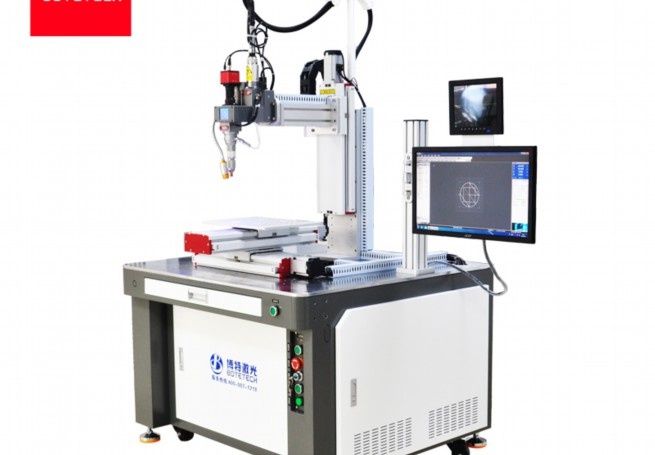

多线切割机
多线切割机
多线切割机：精密制造的核心装备
多线切割机是一种用于切割硬脆材料的高精度加工设备，广泛应用于光伏、半导体、LED、光学玻璃等领域。其通过高速运动的金属线结合研磨液对材料进行多线同步切割，具有高效率、高精度、低损耗等优势，成为现代精密制造不可或缺的核心装备。
一、工作原理与技术特点
多线切割机的核心原理是通过张紧的金属线（如金刚石线或镀铜钢丝）形成网状切割面，在高速往复运动中对材料进行磨削切割。金属线在导轮系统驱动下形成数百至数千条平行切割线，配合碳化硅或金刚石研磨液，实现对硅锭、蓝宝石等硬脆材料的薄片化加工。
技术优势：
1. 高精度：切割厚度可控制在±2μm以内，表面粗糙度低至纳米级。
2. 高效率：单次可切割上千片，速度可达1-2m/s。
3. 低损耗：材料利用率高达90%以上，远超传统内圆切割。
4. 适应性强：可加工硅、碳化硅、陶瓷、石英等多种材料。
二、核心应用领域
1. 光伏行业
多线切割机是硅片生产的关键设备。随着光伏电池向大尺寸、薄片化发展（如从166mm升级至210mm硅片），其对切割精度的要求日益提高。金刚石线切割技术替代传统砂浆切割后，硅片厚度从200μm降至150μm以下，显著降低硅料成本。
2. 半导体制造
用于晶圆切割，尤其是碳化硅（SiC）、氮化镓（GaN）等第三代半导体材料的加工。SiC晶锭硬度高（莫氏9.5级），传统工艺难以切割，多线切割机通过金刚石线的高速磨削实现高效切片。
3. LED与消费电子
蓝宝石衬底是LED芯片的核心材料，多线切割机可将其切割至0.1mm厚度，同时保证表面平整度。此外，智能手机摄像头玻璃、陶瓷背板等精密元件的加工也依赖该技术。
三、技术演进与创新
1. 金刚石线替代
传统镀铜钢丝依赖研磨液切割，而金刚石线将微米级金刚石颗粒固结在线材表面，切割效率提升3倍以上，且更环保。2023年全球金刚石线市场规模已超20亿美元。
2. 智能化升级
通过张力传感器、机器视觉和AI算法实时调控线速、张力与切割路径。例如，梅耶博格（Meyer Burger）的设备可自动补偿线径损耗，将断线率降至0.1%以下。
3. 超薄切割技术
通过优化线径（最细达30μm）和悬浮液配方，硅片厚度已突破100μm，助力光伏行业降本增效。
四、未来发展趋势
1. 大尺寸化
为匹配光伏硅片从M10向G12尺寸升级，切割机导轮直径从500mm增至800mm，同时提升系统刚性以应对更大切割应力。
2. 复合工艺集成
切割-清洗-检测一体化设备成为趋势，减少工序转换损耗。例如，日本DISCO推出的“Dicer”系列整合了激光定位与机械切割。
3. 绿色制造
开发水基冷却液和金刚石线回收技术，减少碳化硅粉尘污染。欧盟新规要求到2025年切割能耗降低15%。
结语
多线切割机的技术进步直接推动了新能源、半导体等战略行业的升级。随着材料科学与智能控制技术的深度融合，未来设备将向更高效、更精密、更环保的方向发展，成为全球高端制造业竞争的重要赛道。掌握核心切割技术的企业，将在产业链中占据关键地位。
点击右侧按钮，了解更多激光打标机报价方案。
光纤切割刀
光纤切割刀
光纤切割刀：精密技术赋能光纤通信的核心工具
在光纤通信领域，光纤切割刀作为一项关键工具，其性能直接关系到光纤连接的可靠性与信号传输效率。本文将深入解析光纤切割刀的工作原理、结构设计、操作技巧及维护要点，展现其在现代通信技术中的核心价值。
一、光纤切割刀的工作原理
光纤切割刀的核心目标是为光纤端面提供近乎完美的平整度（通常要求端面倾角小于1°），以减少光信号在连接点的反射损耗。其工作原理可分为三步：
1. 精准刻痕：通过金刚石或硬质合金刀刃在光纤表面施加可控压力，形成深度约1/5光纤直径的刻痕。此时刀刃的垂直度误差需控制在±0.5°以内。
2. 张力断裂：利用机械装置对刻痕处施加轴向张力，借助材料的脆性断裂特性实现清洁分离。
3. 端面优化：先进机型配备自动研磨模块，可将端面粗糙度降至0.1μm以下，满足APC（斜面物理接触）型连接器的8°斜面要求。
二、精密结构解析
现代高精度光纤切割刀（如Fujikura CT-50、Sumitomo FC-6S）采用模块化设计，主要包含：
– 三维微调机构：配备0.1μm级调节精度的微分头，可校正X/Y/Z轴偏移
– 智能压力控制：压电传感器实时反馈切割压力，动态调整至最佳值（通常单模光纤为2.5-3.5N）
– 温补系统：内置温度传感器，自动补偿环境温度变化导致的金属热膨胀（补偿精度±0.2μm/℃）
– 多纤适配模块：支持250μm至900μm涂覆层光纤、带状光纤（最多12芯）切割
三、操作规范与工艺控制
规范操作可提升切割良率至99.9%以上：
1. 环境准备：在ISO 5级洁净度环境（每立方米≥0.5μm颗粒数≤3,520）中操作
2. 光纤处理：
– 使用高精度剥纤钳（如Miller ST-06）去除涂覆层，残留应力需＜0.1GPa
– 乙醇超声清洗60秒去除微粒污染
3. 切割参数设定：
– 单模光纤：速度2mm/s，压力3.2N
– 多模光纤：速度1.5mm/s，压力4.0N
– 保偏光纤：需开启偏振轴对准功能（对准精度＜0.5°）
4. 质量检测：采用100倍数字显微镜（如HIROX RH-2000）检测端面，要求：
– 凹陷/凸起高度＜0.05μm
– 崩边长度＜5μm
四、创新发展趋势
1. 智能化升级：
– 集成AI视觉系统（如Keyence CV-X系列），自动识别光纤类型并优化参数
– 物联网模块支持切割数据云端存储（可追溯每根光纤的切割曲线）
2. 特种材料加工：
– 开发蓝宝石刀片应对光子晶体光纤切割
– 飞秒激光辅助切割技术处理氟化物红外光纤
3. 能效提升：
– 采用磁流变液阻尼系统，能耗降低40%
– 自发电设计（压电能量收集效率达15%）
五、维护保养体系
建立预防性维护制度可延长设备寿命至10年以上：
| 维护项目 | 周期| 标准|
|-|–|–|
| 刀片角度校准| 50次| 使用激光干涉仪检测 |
| 导轨润滑 | 每周| 涂抹Krytox GPL-205油脂|
| 传感器校验 | 季度| NIST可溯源标准器|
| 防震系统检测| 年度| 振动谱分析符合ISO 10816|
结语
从5G基站到海底光缆，从量子通信到医疗光纤传感，光纤切割刀持续推动着光通信技术的边界。随着智能制造与新材料技术的融合，下一代光纤切割工具将向着纳米级精度、全自动生产线集成方向发展，为6G通信、空芯光纤等新兴领域提供关键技术支撑。掌握这一精密工具的应用艺术，意味着在光通信革命的浪潮中占据先机。
点击右侧按钮，了解更多激光打标机报价方案。
