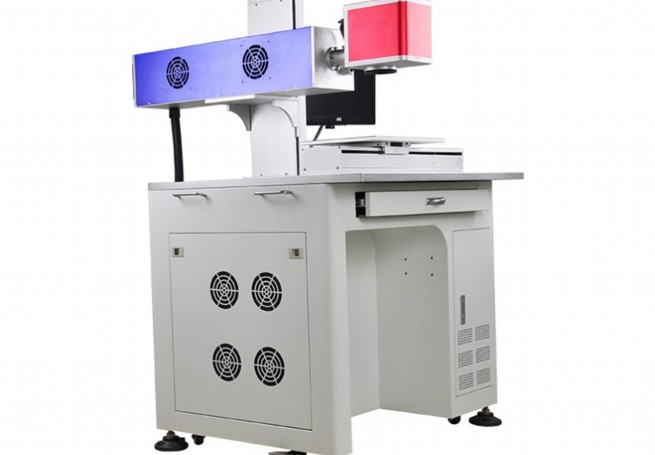

光模块芯片切割机工作流程详解
光模块芯片切割机是光通信器件制造中的关键设备，主要用于将晶圆分割为独立的芯片。其工作流程融合了高精度机械控制、光学定位及自动化检测技术，以下详细解析其工作流程：
一、前期准备阶段
1. 材料装载与固定
晶圆通过真空吸附或机械夹具固定于切割台上，确保平整无偏移。切割前需清洁表面，去除尘埃颗粒，避免切割时产生碎屑污染。
2. 工艺参数设置
根据芯片材质（如砷化镓GaAs、磷化铟InP等）和厚度，设定切割速度（通常0.1-5 m/s）、刀片/激光功率、进给深度等参数。例如，激光切割需调整波长（紫外激光适用于硬脆材料）、脉冲频率，而刀片切割则需选择金刚石刀片并控制冷却液流量。
二、精确定位与校准
1. 视觉系统定位
高分辨率CCD相机扫描晶圆表面，识别预先标记的切割道（Scribe Line）或对准标记（Alignment Mark）。通过图像处理算法计算坐标偏差，精度可达±1μm。
2. 动态补偿校准
切割头配备压电陶瓷微动平台，实时补偿机械振动或热膨胀导致的位移。部分设备集成激光干涉仪，持续监测位置误差并反馈至控制系统。
三、核心切割流程
1. 切割方式选择
– 机械刀片切割：适用于厚度较大的硅基材料。金刚石刀片以30,000-60,000 RPM高速旋转，同时喷射去离子水冷却，减少材料崩边（Chipping）。
– 激光隐形切割（Stealth Dicing）：利用红外激光在材料内部形成改质层，通过扩膜机拉伸使芯片分离，无粉尘且适用于超薄晶圆。
2. 路径规划与执行
切割路径由CAM软件生成，采用“先划片后切割”策略。设备按预定轨迹逐行切割，相邻芯片间距（Street Width）通常为20-50μm。切割深度精确控制为晶圆厚度的1/3至1/2，避免损伤底层结构。
四、在线质量检测
1. 自动光学检测（AOI）
切割后立即通过显微镜或线扫描相机检测切口质量，识别崩边、裂纹或残留物。AI算法分析图像，标记缺陷位置并分类不良品。
2. 尺寸与位置验证
激光测距仪测量芯片实际尺寸，对比设计图纸，确保公差在±2μm内。位置偏差超限的芯片触发报警并记录至数据库。
五、后处理与自动化
1. 清洗与干燥
使用超声波清洗机去除切割碎屑，氮气吹扫干燥，防止水渍残留影响后续键合工艺。
2. 自动分拣与包装
机械臂配合真空吸嘴将合格芯片转移至载带（Tape）或料盘，不良品回收至废料区。全程在洁净度100级的无尘环境中进行，避免污染。
六、关键技术挑战与创新
– 热管理：激光切割采用水冷系统控制温度，防止热应力导致材料微裂纹。
– 多轴联动：6轴机械臂实现复杂3D切割，适应异形芯片需求。
– 智能化升级：IoT传感器实时监控设备状态，预测性维护减少停机时间。
结语
光模块芯片切割机通过精密机电一体化设计，确保了光通信芯片的高效、高精度制造。随着5G与数据中心需求增长，切割技术正向更高速度、更低损伤方向发展，推动光电子产业持续升级。
