pcb电路板激光切割机基本概念
PCB电路板激光切割机基本概念
1. 定义与核心功能
PCB（Printed Circuit Board）激光切割机是一种利用高能量密度激光束对印刷电路板进行精密加工的设备，通过非接触式热加工实现切割、钻孔、分板等工艺。其核心功能包括：
– 高精度切割：可处理0.1mm以下的线路间距，定位精度达±0.01mm。
– 复杂图形适配：通过软件控制可切割任意形状（如异形孔、曲线边）。
– 多层板处理：支持FR4、陶瓷基板、柔性PCB等材料的切割，最大厚度通常为6mm。

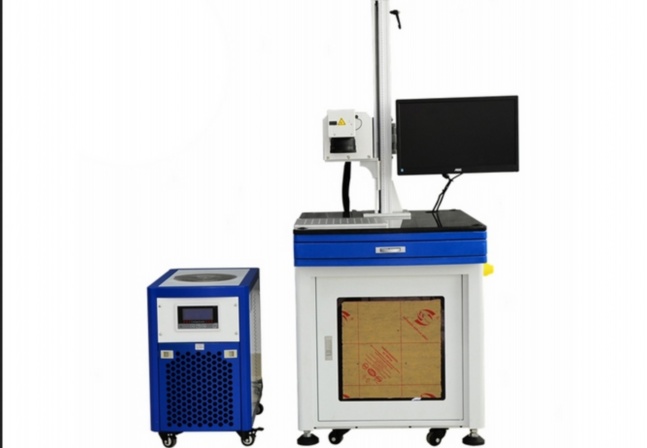

2. 核心组成模块

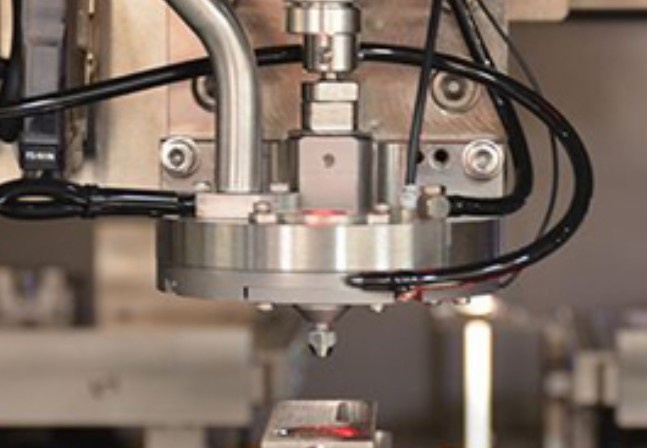

– 激光系统：
– 光源类型：主流采用紫外激光（355nm）和CO₂激光（10.6μm），紫外激光更适合精细加工（最小光斑直径20μm）。
– 功率范围：通常5W-50W，高功率机型可达100W以上。
– 运动系统：
– 定位技术：采用直线电机+光栅尺闭环控制，重复定位精度≤5μm。
– 工作台配置：多数配备真空吸附平台，防止板材位移。
– 控制系统：
– 软件架构：集成CAD/CAM功能，支持Gerber文件直接导入。
– 实时监测：配备CCD视觉定位系统，补偿±50μm的材料位置偏差。
3. 关键技术参数
| 参数项 | 典型指标 | 影响维度 |
|–|–|–|
| 切割速度 | 100-1000mm/s | 生产效率 |
| 最小线宽 | 0.02mm（紫外激光） | 加工精度 |
| 热影响区(HAZ) | <30μm（紫外激光） | 边缘质量 | | 重复精度 | ±0.005mm | 批量一致性 | 4. 工艺优势对比 与传统机械加工对比： - 精度提升：V-cut刀精度约±0.1mm，激光可达其20倍。 - 损耗降低：无刀具磨损，加工成本下降40%-60%。 - 良品率：减少分层、毛刺等问题，良率提升至99.5%以上。 5. 典型应用场景 - 高密度互联板(HDI)：处理50μm微孔和0.075mm线宽。 - 刚挠结合板：一次性切割FR4与PI柔性部分。 - 射频模块：实现介电常数稳定的陶瓷基板加工。 6. 技术发展趋势 - 复合加工：结合激光钻孔+切割的集成工作站。 - 智能补偿：AI算法实时调整功率/速度参数。 - 绿色制造：采用脉冲调制技术降低能耗30%。 7. 使用注意事项 - 材料限制：玻纤布基材需调整参数防止树脂碳化。 - 维护要求：光学镜片每8小时需清洁，激光器寿命约30,000小时。 - 安全防护：需配备Class 1级防护外壳，处理含卤素板材时需废气处理系统。 该设备正推动PCB行业向"线宽微缩化"和"加工柔性化"发展，5G通信和汽车电子领域需求年增长率达18%。选择合适的机型需综合考量材料特性、产能需求及TCO（总拥有成本）。
