电路板厂家与线路板厂家：行业概述与关键选择因素

电路板（PCB，Printed Circuit Board）和线路板（FPC，Flexible Printed Circuit）是现代电子设备的核心组件，广泛应用于通信、消费电子、汽车电子、医疗设备等领域。随着电子产品向小型化、高性能化发展，电路板厂家和线路板厂家的技术能力与服务质量成为产业链中的关键环节。本文将从行业分类、技术趋势、厂家选择标准等方面展开分析，帮助客户筛选优质供应商。

一、电路板与线路板的分类及应用

1. 刚性电路板（PCB）

– 单面板/双面板：结构简单，成本低，适用于家电、LED照明等基础电子产品。

– 多层板（4-20层）：用于高密度集成场景，如智能手机、服务器、工控设备。

– 高频板/高速板：采用特殊材料（如罗杰斯RO4350B），满足5G基站、雷达等高频信号传输需求。

2. 柔性线路板（FPC）

– 以聚酰亚胺（PI）为基材，可弯曲折叠，广泛应用于折叠屏手机、穿戴设备、车载摄像头等。

– 衍生类型：软硬结合板（Rigid-Flex PCB），兼具刚性和柔性优势，用于航天、医疗内窥镜等高端领域。

二、行业技术发展趋势

1. 高精度与微型化

– 线宽/间距向50μm以下发展，盲埋孔、HDI（高密度互连）技术成为高端厂家的标配。

– 封装技术升级：如SiP（系统级封装）推动电路板集成度进一步提升。

2. 材料创新

– 环保要求：无卤素、无铅化工艺符合欧盟RoHS标准。

– 高频材料：PTFE、陶瓷填充材料满足毫米波雷达、卫星通信需求。

3. 智能化制造

– 工业4.0应用：通过MES系统实现生产全流程追溯，AI质检降低缺陷率至0.1%以下。

三、优质厂家的核心筛选标准

1. 技术能力认证

– 资质：ISO9001、IATF16949（汽车电子）、UL认证（安全标准）。

– 设备水平：激光钻孔机、LDI曝光机等高端设备是精度保障。

2. 产能与交付能力

– 月产能（如10万平米以上）和快速打样周期（24-72小时）体现供应链稳定性。

– 案例：是否服务过华为、苹果等头部客户，或参与汽车ADAS项目。

3. 成本与服务体系

– 提供DFM（可制造性设计）优化建议，帮助客户降低综合成本。

– 售后支持：如免费技术咨询、不良品快速返修。

四、国内代表性厂家一览

1. 高端领域

– 深南电路：专注高频高速板，5G基站PCB核心供应商。

– 东山精密：FPC龙头，苹果供应链企业。

2. 中小批量特色服务

– 嘉立创：支持在线下单，主打快板和小批量性价比。

– 华强PCB：适合初创企业，提供一站式PCBA解决方案。

结语

选择电路板/线路板厂家需平衡技术、成本、服务三要素。建议客户根据产品需求（如高频、柔性、多层）优先考察厂家的细分领域专长，并通过样品测试验证其工艺一致性。未来，随着AIoT和新能源汽车爆发，具备材料研发与智能化生产能力的厂家将更具竞争力。

（注：全文约800字，可根据实际需求调整技术参数或厂商案例。）

PCB抄板技术：原理、流程与应用

一、PCB抄板概述

PCB抄板（PCB Cloning或PCB Reverse Engineering）是指通过对现有印刷电路板进行逆向分析，获取其完整设计数据的技术过程。这项技术在电子产品维修、仿制、升级以及知识产权分析等领域有着广泛应用。随着电子产业快速发展，PCB抄板已从简单的物理复制发展为包含电路分析、信号完整性研究等深层次技术。

二、PCB抄板技术原理

PCB抄板的核心原理是通过各种技术手段还原原始设计数据：

1. 物理结构还原：通过精密测量确定PCB的层数、厚度、材料等物理参数

2. 电路网络还原：识别并记录所有电气连接关系

3. 元件参数还原：确定元器件规格、型号及布局位置

现代抄板技术通常结合光学扫描、X射线成像、电子探针等多种检测手段，以确保数据还原的准确性。对于高密度互联(HDI)板和多层板，还需要采用逐层剥离与成像技术。

三、PCB抄板标准流程

1. 前期准备阶段

– 获取样板并记录初始状态

– 进行外观检查和基本参数测量

– 准备适当的拆解和扫描工具

2. 数据采集阶段

– 使用高精度扫描仪获取PCB图像（通常需要600-1200dpi分辨率）

– 对多层板进行逐层剥离与扫描

– 记录元件位置、型号及极性方向

3. 图像处理阶段

– 使用专业软件（如Altium、PADS等）处理扫描图像

– 校正图像畸变和角度偏差

– 将位图转换为矢量图

4. 电路还原阶段

– 根据图像重建电路原理图

– 验证网络连接的正确性

– 标注关键信号和电源区域

5. 验证与输出阶段

– 通过对比测试验证还原准确性

– 生成标准格式的PCB设计文件（如Gerber、ODB++等）

– 输出完整的BOM清单

四、PCB抄板关键技术

1. 多层板处理技术：对于4层及以上PCB，需要精确控制层间对准，通常采用化学腐蚀法或机械研磨法逐层处理，配合高精度定位系统确保层间对位准确。

2. 微细线路识别技术：针对线宽/线距小于4mil的精细线路，需采用特殊成像技术和图像增强算法，有时需要借助电子显微镜。

3. BGA封装分析技术：对于球栅阵列封装器件，需要使用X射线设备分析焊球分布和连接关系，确保盲埋孔结构的准确还原。

4. 高频信号分析技术：在处理射频、高速数字电路时，需结合信号完整性分析，还原阻抗控制、差分对布线等特殊设计要求。

五、PCB抄板应用领域

1. 电子产品维修与维护：当原厂技术资料缺失时，通过抄板获取电路信息进行故障诊断和维修。

2. 合法仿制与升级：在知识产权允许范围内，对停产或过时产品进行功能仿制或性能升级。

3. 竞争产品分析：通过逆向工程研究竞争对手产品的设计理念和技术方案。

4. 教学与研究：用于电子工程教学和电路设计研究，分析优秀设计案例。

5. 考古与保存：对历史重要电子设备进行技术保存和档案记录。

六、PCB抄板的伦理与法律考量

PCB抄板技术存在明显的知识产权风险，在实际应用中必须注意：

– 严格遵守知识产权法律法规

– 只对已过专利保护期或获得授权的产品进行抄板

– 避免直接复制受保护的电路设计

– 抄板获得的资料应限于合法用途

随着技术进步，PCB抄板已从简单的复制发展为包含设计理念分析的深层次逆向工程，在合理合法的前提下，这项技术将继续为电子产业发展提供重要支持。未来，随着人工智能和机器学习技术的引入，PCB抄板的效率和准确性还将进一步提高。

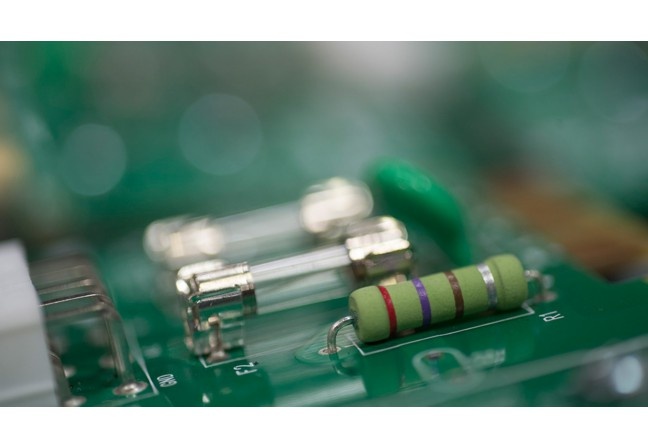

电路板上的元器件：现代科技文明的微观宇宙

在一块比手掌还小的电路板上，密密麻麻地排列着形态各异的元器件，它们如同一个微缩的城市景观，又似一幅精密的工程图纸。这些看似静止的小元件，实则是现代科技文明最为活跃的神经元，承载着信息时代的所有可能性。从表面贴装的电阻到多引脚集成电路，从微小的贴片电容到精密的石英晶体，每一个元器件都是人类智慧与工业文明的结晶，共同构建了这个电子化的微观宇宙。

电路板上的元器件构成了一个等级森严而又协作无间的”电子社会”。电阻如同社会中的调节者，控制着电流的强弱；电容则扮演着能量储备者的角色，犹如社会中的储蓄机构；电感是变化的抵抗者，维持着系统的稳定；而二极管和晶体管则构成了这个社会的”交通警察”，严格控制着电流的单向流动。最为复杂的集成电路(IC)则无疑是这个社会的”大脑”，集成了数以亿计的晶体管，执行着各种复杂的逻辑运算和控制功能。美国电气工程师杰克·基尔比在1958年发明集成电路时或许未曾想到，他的这一创举会彻底改变人类文明的进程。这些元器件通过精密设计的铜箔走线相互连接，形成了复杂而有序的网络，就像城市中的道路系统，确保”信息车辆”能够准确无误地到达目的地。

元器件的发展史就是一部微缩的人类科技进步史。电子管时代的元器件体积庞大、功耗高，如同工业革命初期的蒸汽机；晶体管的发明将电子设备带入了固态时代，体积急剧缩小，可靠性大幅提高；而集成电路的出现则引发了真正的数字革命。今天的表面贴装技术(SMT)允许元器件以毫米甚至微米级的尺寸被精确地放置在电路板上，自动化的贴片机每小时可以放置数万个元件，精度高达百分之几毫米。这种制造精度在半个世纪前是无法想象的。日本工程师田中久雄在开发多层陶瓷电容(MLCC)时，将介电层厚度减小到1微米以下，使电容体积缩小了数百倍，这一突破使得今天的智能手机能够如此轻薄。元器件的小型化和高性能化直接推动了整个电子产业的进步，正如英特尔创始人戈登·摩尔预言的”摩尔定律”所描述的那样，集成电路上可容纳的晶体管数目每隔18-24个月便会增加一倍。

当代电路板上的元器件已经发展成为一个高度专业化的生态系统。在通信设备中，高频元器件如射频电感、微波电容扮演关键角色；在计算机主板上，高速数字电路需要精确匹配阻抗的传输线；而在汽车电子中，耐高温、抗振动的元器件则成为标配。德国工业巨头西门子开发的汽车级元器件能够在-40℃到150℃的温度范围内稳定工作，保障了车辆在各种极端环境下的可靠性。医疗电子设备中的元器件则面临更为苛刻的要求，比如起搏器中的电路必须绝对可靠，元器件失效可能直接危及患者生命。美国美敦力公司在开发医用集成电路时，采用了特殊的冗余设计和故障自检机制，将故障率降低到每千年不到一次。这些高度专业化的元器件构成了各种电子设备的”器官”，使它们能够完成特定的使命。

电路板上的元器件虽小，却承载着人类对物质世界的深刻理解和掌控能力。从半导体材料的能带理论，到电磁场的分布规律，再到量子隧穿效应，这些深奥的物理原理都被工程师们巧妙地应用在元器件的设计中。当我们凝视一块电路板时，看到的不仅是金属和塑料的集合体，更是人类理性思维的物化表现。芬兰诺基亚公司在开发手机射频电路时，必须精确控制每一个寄生电容和电感，因为即使在GHz频率下，几毫米长的导线也会表现出显著的传输线效应。这种对微观世界的精确掌控，使得现代通信成为可能。

电路板上的元器件构成了数字时代的基础设施，它们是虚拟世界的物理基石。每一次数据存储、每一次信号处理、每一次无线传输，都依赖于这些微小元件的协同工作。正如城市离不开水电管网一样，数字世界也离不开这些电子元器件的支撑。中国华为公司在5G技术上的突破，很大程度上依赖于其在微波元器件设计上的创新，如基于GaN(氮化镓)材料的功率放大器，能够更高效地处理高频信号。这些技术进步不仅改变了通信产业，更在重塑整个人类社会的联系方式。

站在更广阔的视角看，电路板上的元器件代表了人类对复杂系统的理解和构建能力。从单个晶体管到大规模集成电路，从分立元件到系统级芯片(SoC)，元器件集成的程度不断提高，而人类对复杂系统的驾驭能力也随之增强。这或许暗示着未来技术发展的方向：在纳米尺度上构建更为复杂的电子系统，甚至直接模仿生物神经元的运作方式。美国IBM公司开发的”真北”(TrueNorth)神经形态芯片，模拟了人脑的神经元和突触结构，展现了元器件发展的全新可能性。

电路板上的元器件世界仍在不断扩展和进化，每一次微型化突破、每一次材料创新、每一次设计革命，都在推动着整个人类文明向前迈进。当我们使用智能手机、驾驶电动汽车或进行在线医疗时，不妨想一想那些默默工作的电子元器件，正是它们构筑了我们的数字生活。这个微观宇宙虽不可见，却无处不在，它不仅是技术的展示，更是人类智慧与工业文明的纪念碑。在未来，随着量子计算、柔性电子、生物电子等新兴技术的发展，电路板上的元器件将继续书写人类科技文明的新篇章。
