pcb电路板激光切割机教程
以下是一份关于PCB电路板激光切割机的详细操作教程，约800字：

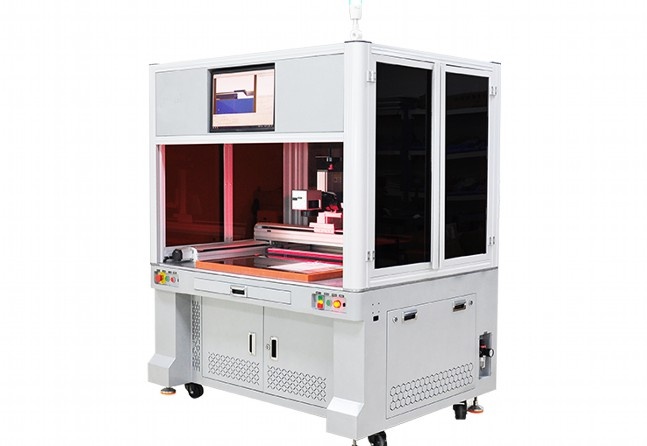

PCB电路板激光切割机操作教程
一、设备与材料准备
1. 设备检查
– 确保激光切割机（如CO₂激光或光纤激光型号）电源稳定，光路系统清洁。
– 检查冷却系统（水冷/风冷）是否正常运行，避免激光头过热。
– 准备配套软件（如LaserCAD、RDWorks等）并安装驱动。
2. 材料选择
– PCB类型：适用于FR-4、柔性电路板（FPC）等，厚度建议0.2-2mm。
– 辅助工具：防静电手套、吸尘器（处理切割烟雾）、定位夹具。
二、软件设置与文件导入
1. 设计文件处理
– 使用EDA软件（如Altium Designer、KiCad）导出PCB轮廓的DXF或Gerber文件。
– 在激光切割软件中导入文件，检查路径闭合性，删除冗余线条。
2. 参数设置
– 功率与速度（以1mm FR-4为例）：
– 功率：30%-50%（根据激光器瓦数调整，如60W激光器设25W）。
– 速度：100-300mm/s（首次切割需做速度-功率梯度测试）。
– 频率：20-50kHz（高频适合精细切割，低频提高边缘平整度）。
– 焦点调整：使用对焦工具确保激光焦点位于PCB表面（通常焦距5-10cm）。
三、机器操作步骤
1. 定位与校准
– 将PCB固定在加工平台，用夹具压平，避免翘曲。
– 通过软件控制激光头移动至PCB原点（建议使用摄像头定位或红光预览）。
2. 试切与参数优化
– 在废料区进行小范围切割测试，观察效果：
– 切不透：增加功率或降低速度。
– 烧焦：降低功率或提高速度，检查吹气压力（建议0.3-0.5MPa）。
3. 正式切割
– 启动切割程序，实时观察切割状态，确保无异常火花或烟雾堆积。
– 多层板需分层切割，每切割一层后清理残渣。
四、安全与维护注意事项
1. 安全规范
– 佩戴护目镜（针对特定激光波长），避免直视激光束。
– 工作区域通风良好，开启烟雾净化系统，防止有毒气体（如玻纤粉尘）吸入。
2. 设备维护
– 定期清洁透镜和反射镜（使用无水乙醇和无尘棉签）。
– 检查导轨润滑情况，每运行50小时添加专用润滑油。
五、常见问题解决
– 边缘毛刺：调整焦点位置或增加辅助气体（如氮气）。
– 位置偏移：检查电机步距精度，重新校准平台水平度。
– 材料变形：降低激光功率，采用多次浅层切割（如3次0.3mm切割替代1次1mm切割）。
六、进阶技巧

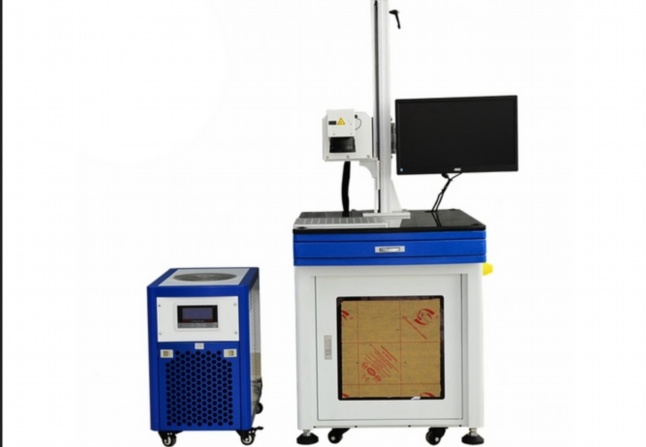

1. 高精度切割：使用紫外激光（355nm）处理HDI板，最小线宽可达0.05mm。
2. 自动化生产：搭配CCD视觉系统实现批量PCB自动定位切割。
通过以上步骤，可高效完成PCB激光切割。不同设备参数可能略有差异，建议参考设备手册并结合实际测试优化参数。
