以下是一篇关于PCB线路板打样厂家的专业文章，内容详实且条理清晰，供参考：

如何选择优质的PCB线路板打样厂家？关键因素与行业趋势解析

在电子产品研发过程中，PCB（印刷电路板）作为核心载体，其打样环节直接关系到产品开发效率和最终性能。选择一家可靠的PCB打样厂家，不仅能缩短研发周期，更能为后续量产奠定质量基础。本文将从技术能力、服务标准、行业趋势等维度，深度解析如何筛选优质合作伙伴。

一、PCB打样的核心价值与需求场景

PCB打样是小批量试制电路板的过程，主要服务于研发验证、功能测试和小批量生产需求。其核心价值体现在：

– 缩短研发周期：快速验证设计可行性，减少设计迭代时间。

– 成本控制：通过小批量试产优化方案，避免量产阶段的高成本修改。

– 质量预判：提前发现电路设计、材料或工艺缺陷，降低风险。

尤其在智能硬件、通信设备、医疗电子等领域，高精度、高可靠性的打样需求日益增长。

二、评估PCB打样厂家的六大关键指标

1. 技术能力与工艺水平

– 层数与精度：确认厂家是否支持单面板、双面板或多层板（如6-32层），线宽/线距能否达到0.1mm以下的高精度要求。

– 特殊工艺：如盲埋孔、阻抗控制、HDI（高密度互连）等技术的成熟度。

– 材料选择：是否提供FR-4、高频板材（罗杰斯Rogers）、铝基板等多样化基材。

2. 质量管控体系

– 认证资质：ISO9001、UL认证、RoHS合规等是基本门槛。

– 检测设备：AOI（自动光学检测）、X-ray检测、飞针测试等设备的配备情况。

– 良品率：行业优质厂家的打样良品率通常需≥98%。

3. 交期与响应速度

– 标准交期：普通工艺打样周期应在3-5个工作日内，加急服务可缩短至24小时。

– 订单追踪：是否提供实时生产进度查询与异常预警。

4. 价格透明度

– 计价模式：按板材尺寸、层数、工艺复杂度等合理报价，避免隐性费用。

– 性价比平衡：低价可能伴随偷工减料，需综合评估工艺与成本。

5. 技术服务支持

– 设计优化建议：能否提供DFM（可制造性设计）分析，优化Gerber文件。

– 售后保障：如出现质量问题，是否承诺免费返工或赔偿。

6. 柔性生产能力

– 最小起订量：优质厂家支持1-10片的小批量打样，无强制最低订单。

– 灵活排产：能否快速响应设计变更或插单需求。

三、行业趋势：技术升级与服务升级并行

1. 高密度与微型化

随着5G和IoT设备普及，对HDI板、柔性电路板（FPC）的需求激增，激光钻孔、半加成法等先进工艺成竞争焦点。

2. 快速交付成为标配

自动化生产线与智能化管理系统的应用，使“24小时打样+48小时发货”渐成行业标准。

3. 绿色制造

环保型基材（如无卤素板材）与废水处理工艺的升级，满足欧盟REACH等环保法规要求。

四、常见问题解答（FAQ）

– Q1：如何提供设计文件？

需提交Gerber文件（含各层铜箔、钻孔、阻焊等），建议同步提供BOM表和特殊工艺说明。

– Q2：打样与量产如何衔接？

选择同一厂家可确保工艺一致性，部分厂商提供“打样-试产-批量”一站式服务，降低转换成本。

– Q3：如何避免焊接不良问题？

提前沟通表面处理工艺（如沉金、OSP、喷锡），并根据元器件类型选择最佳方案。

五、结语：选择策略与建议

– 明确需求：根据产品复杂度、预算和周期锁定候选厂家范围。

– 实地考察：有条件者可参观工厂，重点查看设备新旧程度与品控流程。

– 小单试错：首次合作可先下小订单，验证质量与服务后再长期合作。

当前，珠三角、长三角地区聚集了众多技术领先的PCB打样企业，如深圳嘉立创、苏州东山精密等，均以高性价比和快速响应著称。通过系统化评估与对比，企业可精准匹配符合自身需求的战略合作伙伴。

字数统计：约800字

本文涵盖技术解析、选型指南与市场洞察，适合电子工程师、采购决策者及初创企业参考。

以下是一篇关于电路板厂家的行业分析及服务介绍，供参考：

电路板制造行业：技术驱动下的核心产业链

在电子产品高度集成的今天，电路板（PCB）作为电子设备的“神经中枢”，其制造质量直接决定终端产品的性能与可靠性。全球PCB市场规模已超800亿美元，中国作为全球最大生产基地，拥有从材料研发到精密加工的全产业链优势。本文将深入解析电路板厂家的核心能力、行业趋势及合作价值。

一、优质电路板厂家的核心能力

1. 技术工艺覆盖全需求

领先的电路板厂家需具备多层板（4-32层）、高频板、HDI板、柔性板（FPC）等全品类生产能力。例如：5G基站需采用损耗极低的高频板材，医疗设备依赖高精度阻抗控制，汽车电子要求超厚铜箔与耐高温特性。技术储备深度直接影响客户产品迭代速度。

2. 智能化生产体系

头部企业普遍引入自动化钻孔、LDI激光成像、AOI光学检测等智能设备。以某上市公司为例，其苏州工厂通过MES系统实现全流程数据追溯，良品率提升至99.3%，交期缩短30%。

3. 环保合规与可持续发展

ROHS认证、废水零排放工艺已成为行业门槛。部分厂家更布局IC载板、陶瓷基板等高端领域，推动半导体封装技术国产化。

二、选择合作厂家的关键考量

1. 定制化服务能力

专业团队需能快速响应客户需求：军工客户关注UL认证与保密协议；中小型企业需要小批量快板服务；OEM大厂则强调产能弹性与VMI库存管理。

2. 品质管控体系

国际大厂通常要求通过ISO9001、IATF16949等认证，并建立从原材料（如生益科技覆铜板）到成品包装的26道检测节点。例如某深圳厂家为苹果供应链企业，其X-ray检测设备可定位0.1mm微短路缺陷。

3. 成本优化方案

通过拼板设计、材料替代（如中TG换高TG）、工艺改良（盲埋孔设计）帮助客户降本。某案例显示，通过优化阻抗匹配设计，客户单板成本降低18%。

三、行业发展趋势与创新方向

1. 高密度互连（HDI）技术普及

随着智能手机主板向Any-layer HDI演进，0.05mm线宽/线距工艺成为竞争焦点。配合mSAP半加成法，可满足芯片封装基板需求。

2. 特种板材应用拓展

高频PTFE材料（罗杰斯RO4350B）、金属基板（铝基、铜基）在新能源、LED领域需求激增。2023年数据显示，汽车电子用PCB年增长率达12.7%。

3. 数字化转型加速

工业4.0标杆工厂通过数字孪生技术模拟生产流程，AI算法实时优化参数，使设备综合效率（OEE）提升至85%以上。

四、建立长期合作的价值创造

优质电路板厂家不仅是供应商，更是技术合作伙伴。例如某杭州物联网企业与深联电路共建联合实验室，将产品研发周期压缩40%；另某工业控制厂商通过与景旺电子共享产能数据，实现年度采购成本优化22%。

选择具备研发积淀、质量稳定、响应迅捷的厂家，将助力企业在激烈市场竞争中构建核心优势。建议通过试样订单验证工艺能力，同时考察厂家的技术路线图是否与自身产品规划契合。

结语

中国PCB产业正从“规模领先”向“技术引领”转型。无论是消费电子、工业控制还是航空航天领域，与战略级电路板厂家的深度协作，将成为企业把握物联网、AIoT时代机遇的关键支点。

（全文约850字）

本文涵盖技术解析、选型策略及行业前瞻，如需侧重某领域（如汽车电子专用PCB），可进一步补充案例及数据。

以下是一篇关于3D激光打标机的技术解析与应用综述，约800字：

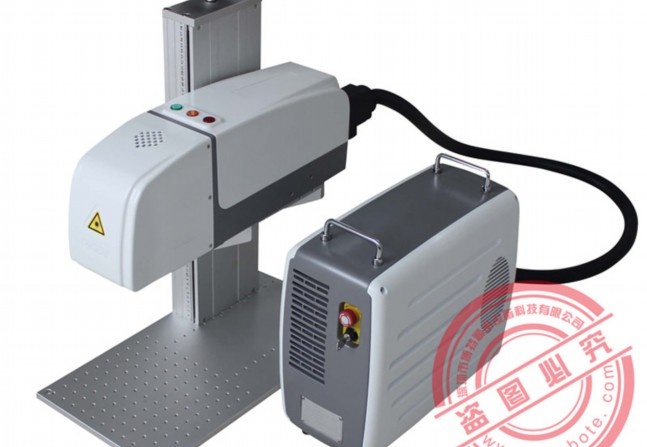

3D激光打标机：三维精密加工的技术革新

在工业制造领域，激光打标技术因其高效、精准、无接触的特性被广泛应用。而随着复杂曲面加工需求的增加，传统2D激光打标机逐渐显现局限性。3D激光打标机的诞生，标志着激光加工技术迈入三维时代，为精密制造开辟了全新可能。

一、核心技术原理

3D激光打标机基于动态聚焦系统，通过精密控制系统实时调节激光焦距和光斑位置。其核心技术包括：

1. 三维振镜系统：采用高精度伺服电机驱动振镜，可在X/Y/Z三轴空间内快速调整激光路径，实现±0.01mm的定位精度。

2. 动态聚焦模块：配备电动调焦镜头，根据工件表面曲率自动补偿焦点偏移，确保不同高度位置的打标效果一致。

3. 智能路径规划算法：通过CAD模型数据生成三维加工路径，支持自动避障与能量优化控制。

二、突破性技术优势

相较于传统设备，3D激光打标机具备显著优势：

– 复杂曲面适应能力：可在圆柱体、球面、异形结构等表面完成清晰标记，解决2D设备无法实现的凹凸面加工难题。

– 深度控制精度：支持0.1-30mm范围内的三维雕刻，深度误差小于±5μm。

– 生产效率提升：集成多轴联动技术，单次装夹完成多角度加工，减少60%以上辅助时间。

– 材料普适性强：通过智能能量调节系统，可加工金属（不锈钢、钛合金）、工程塑料、陶瓷、镀层材料等20余种材质。

三、行业应用场景

1. 精密器械制造

在医疗器械领域，用于手术工具的三维序列号雕刻，满足FDA追溯要求；在微电子行业，实现芯片载体的微米级二维码标记。

2. 汽车工业

应用于发动机缸体VIN码打标、变速箱齿轮防伪标识，耐高温、抗磨损特性确保标记终身可读。

3. 高端消费品

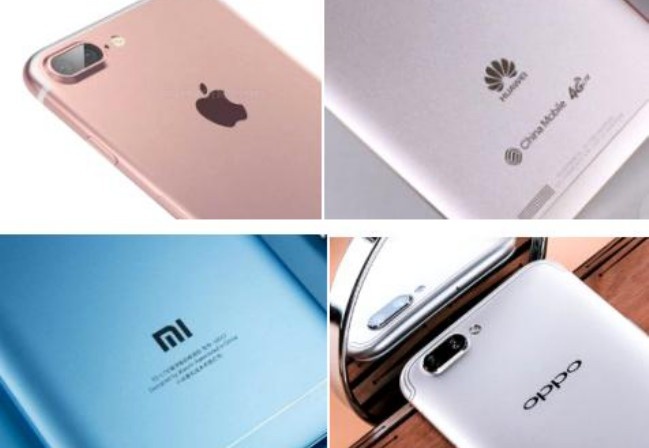

奢侈品金属件的立体浮雕、智能手表蓝宝石镜面的隐形标记，兼顾美观与防伪需求。

4. 模具加工

直接在模具腔体雕刻LOGO和纹理，避免二次加工损伤精密结构。

四、技术创新趋势

1. AI智能控制

集成机器视觉系统，可自动识别工件位置并补偿装夹误差，配合深度学习算法优化加工参数。

2. 复合加工模式

结合激光清洗功能，实现”清洗-打标-检测”一体化作业，提升产线自动化水平。

3. 绿色节能设计

采用光纤激光器+智能冷却系统，能耗较传统设备降低40%，符合ISO14001环保标准。

五、市场前景展望

据MarketsandMarkets预测，全球3D激光打标市场将以年复合增长率8.7%的速度增长，2027年规模将突破12亿美元。驱动因素包括：

– 航空航天领域对轻量化部件追溯需求的增长

– 新能源行业电池模组的精密标识要求

– 工业4.0推动的智能产线升级需求

结语

作为智能制造的关键装备，3D激光打标机正持续突破技术边界。随着五轴联动技术、超快激光器等新技术的融合，未来将在微纳制造、生物医疗等更多领域展现革命性应用价值，持续推动先进制造业的转型升级。

本文系统梳理了3D激光打标机的技术特性与应用前景，如需进一步聚焦特定技术细节或行业案例，可提供补充说明进行深化。
