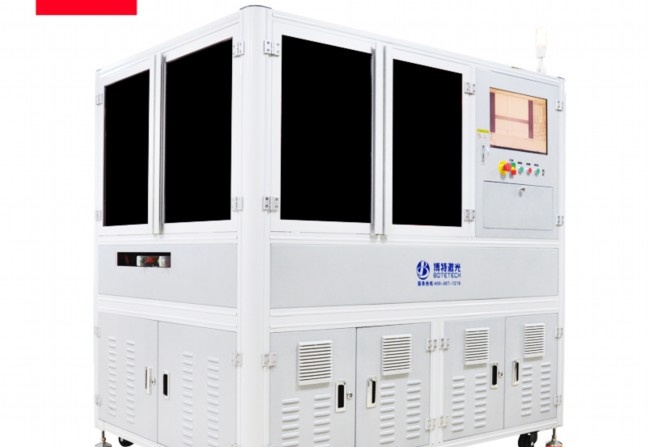

SMT激光镭雕机打黑色参数
以下是关于SMT激光镭雕机打黑色参数的详细技术解析，内容约800字：
SMT激光镭雕机打黑色参数优化指南
在SMT（表面贴装技术）生产中，激光镭雕机广泛应用于PCB板、电子元件、塑料外壳等材料的标识加工。黑色标记因其高对比度、耐磨损的特点，常用于产品追溯和品牌标识。实现高质量的黑色打标需综合考虑材料特性、激光参数及工艺优化。本文将系统解析关键参数设置及优化策略。
一、黑色打标原理
黑色标记的形成主要依赖材料表面发生的化学反应或物理结构改变：
1. 热化学反应：激光能量使材料表层氧化或碳化，生成黑色物质（如金属氧化膜）。
2. 微结构改变：通过调整激光参数，在材料表面形成微米级沟槽或蜂窝结构，增强光吸收，呈现黑色视觉效果。
二、核心参数设置
以下为影响黑色打标质量的六大关键参数：
1. 激光功率（Power）
– 作用：直接决定能量输入强度。功率过低无法触发材料变色，过高易烧蚀材料。
– 推荐范围：
– 金属材料：20%~50%额定功率（如光纤激光器常用10~30W）。
– 塑料/陶瓷：10%~40%额定功率，需避免碳化过度。
2. 打标速度（Speed）
– 作用：控制激光停留时间。速度过快会导致能量积累不足，过慢可能烧穿材料。
– 优化建议：
– 金属：200~800mm/s（根据功率动态调整）。
– 塑料：300~1000mm/s，高速可减少热损伤。
3. 频率（Frequency）
– 作用：脉冲重复频率，影响单位面积能量密度。高频适合精细标记，低频增强热效应。
– 典型设置：
– 金属：20~100kHz（低频促进氧化）。
– 塑料：50~200kHz（高频减少熔融）。
4. 填充间距（Hatch Spacing）
– 作用：激光扫描线间距，决定填充密度。间距越小，颜色越深但耗时增加。
– 建议值：0.01~0.05mm，黑色打标通常需较小间距（如0.02mm）。
5. 脉冲宽度（Pulse Width）
– 作用：短脉冲（纳秒级）减少热影响，长脉冲增强热积累。黑色打标常需较长脉宽。
– 参考值：100~200ns（金属氧化），50~150ns（塑料碳化）。
6. 离焦量（Defocus）
– 作用：调整焦距位置，扩大光斑面积以降低能量密度，避免材料击穿。
– 典型值：+0.5~+2mm（正离焦）。
三、材料适配参数示例
1. 不锈钢打黑
– 参数组合：功率25W/速度500mm/s/频率30kHz/填充0.03mm/正离焦1mm。
– 原理：通过氧化生成黑色Fe3O4膜层。
2. 阳极氧化铝打黑
– 参数：功率18W/速度700mm/s/频率50kHz/填充0.02mm。
– 注意：需破坏氧化层并形成微孔结构吸光。
3. ABS塑料打黑
– 参数：功率15W/速度800mm/s/频率150kHz/填充0.04mm。
– 关键：控制碳化程度，避免产生烟雾污染。
四、工艺优化技巧
1. 多层打标法：采用2~3次重复扫描，逐步加深颜色，减少单次能量冲击。
2. 辅助气体控制：使用压缩空气或氮气吹扫，抑制氧化过度（金属）或清除残渣（塑料）。
3. 灰度模式：启用激光器的灰度调制功能，通过能量梯度变化提升黑度均匀性。
4. 表面预处理：对高反材料（如铜）预先喷涂吸光涂层，增强激光吸收率。
五、常见问题与对策
1. 颜色偏灰
– 原因：能量不足或速度过快。
– 解决：提高功率5%~10%或降低速度20%。
2. 边缘毛刺
– 原因：频率过低或离焦不当。
– 解决：增加频率至80kHz以上，调整离焦量。
3. 材料变形
– 原因：热输入过高。
– 解决：采用脉冲模式（Q-Switch）或降低占空比。
六、设备选型建议
– 光纤激光器（1064nm）：适合金属、硬质塑料，成本低且维护简单。
– 紫外激光器（355nm）：适用于敏感材料（如柔性PCB），精度高但设备成本较高。
– 绿光激光器（532nm）：用于高反材料（如金、银）打黑，吸收率更佳。
通过科学调整参数组合，配合材料测试与工艺验证，可稳定实现高对比度、耐候性强的黑色标记，满足电子制造行业对精密标识的严苛要求。实际应用中建议建立参数数据库，针对不同材料快速调用优化方案。
