SMT激光镭雕机典型应用

激光刻字机：高效精准的现代标记技术

在工业制造、电子元件加工、珠宝首饰定制等领域，对产品进行永久性标记是确保质量追溯和品牌辨识的重要环节。传统的机械雕刻或油墨印刷技术逐渐被更先进的激光刻字机取代。这种设备凭借其高精度、非接触式加工和环保特性，成为现代精密加工的核心工具之一。本文将深入解析激光刻字机的工作原理、应用场景及选型要点。

一、激光刻字机的工作原理

激光刻字机的核心在于利用高能量密度的激光束，通过聚焦后在材料表面产生物理或化学变化，从而形成清晰的文字、图案或二维码。其工作流程可分为三个步骤：

1. 激光生成：CO₂、光纤或紫外激光器产生特定波长的激光束。

2. 光束控制：通过振镜系统调整激光路径，精准定位刻印位置。

3. 材料作用：激光瞬间汽化或氧化材料表面，形成永久性标记。

与传统机械雕刻相比，激光刻字无需接触材料，避免了工具磨损，且支持复杂图形的快速编程切换。

二、核心优势解析

1. 超高精度：最小线宽可达0.01mm，适合微电子元件和医疗器械的精细标记。

2. 广泛材料适应性：金属、塑料、陶瓷、玻璃、皮革等均可处理，尤其擅长不锈钢、铝合金等难刻材料。

3. 高效节能：单次刻印耗时仅数秒，且无耗材成本。

4. 环保安全：无化学污染，符合RoHS等国际标准。

例如，在汽车零部件行业，激光刻字机可在发动机部件上直接标记序列号，耐高温、抗腐蚀，保障全生命周期追溯。

三、典型应用场景

– 工业制造：金属工具、齿轮、管材的型号与批次号标记。

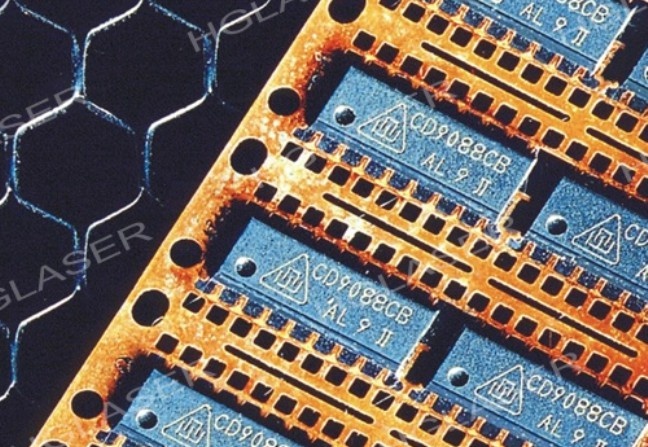

– 电子产品：PCB板二维码、手机内部元件标识。

– 珠宝工艺：贵金属的隐形防伪码及个性化刻字。

– 医疗器械：手术器械消毒追溯码，满足FDA认证要求。

– 包装行业：食品包装生产日期的高速喷印，避免油墨污染。

以某知名手机制造商为例，其采用紫外激光刻字机在摄像头模组边缘刻印微型编码，单日产能超过10万件，良率提升至99.8%。

四、选型与使用指南

选购激光刻字机需综合考虑以下因素：

1. 激光类型：

– 光纤激光（1064nm）：适合金属、塑料深色材料。

– CO₂激光（10.6μm）：擅长非金属材料如木材、亚克力。

– 紫外激光（355nm）：用于高反光材料（如铜）和高分子材料的冷加工。

2. 功率选择：20W-50W适用于常规标记，100W以上可进行深雕或切割。

3. 软件兼容性：支持AutoCAD、CorelDRAW等设计文件直接导入，并具备自动编码生成功能。

日常维护需定期清洁光学镜片、检查散热系统，避免灰尘影响光束质量。建议每500小时进行专业光路校准。

五、未来发展趋势

随着智能制造升级，激光刻字技术正朝以下方向演进：

– 智能化集成：与AI视觉系统结合，实现自动定位和瑕疵检测。

– 超快激光应用：飞秒激光技术可减少热影响区，提升脆性材料加工质量。

– 便携式设计：小型化设备满足现场维修、考古文物等场景需求。

结语

激光刻字机凭借其技术优势，正在重塑现代标记工艺的标准。无论是提升产线效率，还是满足个性化定制需求，选择合适的设备将成为企业增强竞争力的关键。未来，随着激光技术的持续突破，其应用边界必将进一步扩展，为更多行业创造价值。

镭雕机与激光打标机作为现代工业中常见的标记设备，常因名称相近而被混淆。然而两者在技术原理、应用场景及加工效果上存在显著差异。以下从五个维度系统解析二者的区别，为生产选型提供参考：

一、技术原理差异

激光打标机采用光热效应原理，通过低功率激光（通常10W-100W）使材料表面发生氧化、碳化或颜色变化，形成永久标记而不破坏基材。常见机型包括CO2（适用于非金属）、光纤（金属专用）和紫外（高精度材料）三种类型。

镭雕机实为高功率激光雕刻机，使用100W以上大功率激光束直接气化材料表面，通过分层烧蚀形成深度雕刻效果。其核心部件为峰值功率极高的脉冲激光器，加工时伴随明显物质去除。

二、材料适用性对比

| 设备类型 | 适用材料 | 不适用场景 |

|-|–|–|

| 激光打标机 | 塑料/玻璃/阳极氧化铝/漆面金属 | 未处理金属/陶瓷 |

| 镭雕机 | 不锈钢/硬质合金/亚克力/石材 | 薄壁件/热敏材料 |

打标机在电子元件、医疗器械等精密产品标记领域占比达67%（2022年行业报告），而镭雕机在模具编号、刀具铭牌等深度标识场景更具优势。

三、加工效果特征

– 打标效果：

表面平滑无触感，标记线宽可达0.01mm，支持彩色打标（如不锈钢显色工艺）。典型应用包括PCB二维码（精度要求±0.05mm）、玻璃透光雕刻等。

– 镭雕效果：

形成0.1-2mm的凹凸纹理，具备抗磨损特性。汽车VIN码采用镭雕工艺，需通过50万次摩擦测试。深度控制精度±5μm，适合工具防伪标识。

四、经济性分析

以加工304不锈钢标牌为例：

| 项目 | 激光打标机 | 镭雕机 |

|–|||

| 设备成本 | 8-15万元 | 20-50万元 |

| 单件能耗 | 0.3kW·h/㎡ | 1.2kW·h/㎡ |

| 维护周期 | 2000小时 | 800小时 |

| 加工速度 | 700mm/s | 300mm/s |

打标机在运行成本上具有明显优势，但镭雕机在需要永久性标识的场景下生命周期成本更低。

五、技术发展趋势

1. 复合加工设备：2023年汉诺威工展展出的Hybrid系列已实现打标/雕刻双模式切换，功率智能调节范围10-200W。

2. 绿色制造：新型准分子激光技术使打标能耗降低40%，镭雕烟尘收集效率提升至98%。

3. AI集成：视觉定位系统误差<3μm，配合深度学习算法实现自动避让加工缺陷区域。 选型建议 1. 精密电子元件：优选紫外打标机（波长355nm），避免热影响 2. 重型机械部件：选择100W以上光纤镭雕机，确保标识耐久性 3. 柔性产线：考虑模块化设备，通过更换激光源适配不同材料 随着激光技术的迭代，设备边界逐渐模糊，但理解核心差异仍是实现高效生产的关键。建议企业根据材料特性、标识要求及预算进行三维评估，必要时可进行试样测试以确保最佳适配。

以下是激光刻字机的详细操作指南，内容涵盖安全注意事项、操作流程及维护建议：

激光刻字机操作指南

一、安全注意事项

1. 防护装备

– 操作前必须佩戴专用激光防护眼镜，避免激光反射伤害眼睛。

– 穿戴防尘口罩与手套，防止加工产生的烟雾或碎屑吸入。

2. 环境要求

– 确保工作区域通风良好，配置排烟设备（如外接抽风机）。

– 设备周围1米内禁止堆放易燃物品（如纸张、酒精）。

3. 设备检查

– 开机前检查电源线、冷却系统（如水冷机）是否正常。

– 确认激光头镜片无污渍或破损，导轨无杂物阻碍。

二、操作流程

步骤1：设备启动

1. 连接电源，打开主机开关及冷却系统。

2. 启动控制软件（如RDWorks、LaserCAD），等待设备自检完成。

步骤2：材料固定

– 将待加工物件（如金属铭牌、亚克力板）平放在工作台，用夹具或胶带固定，确保无倾斜。

步骤3：参数设置

1. 导入文件

– 通过软件导入设计文件（支持AI/DXF/BMP格式），调整图形尺寸与位置。

2. 选择加工模式

– 根据材料类型选择参数（示例）：

– 金属镀层：功率70%，速度300mm/s，频率20kHz

– 塑料：功率30%，速度500mm/s（避免烧焦）

– 木材：功率50%，速度200mm/s，开启逐行扫描

3. 设置焦距

– 使用定位卡尺校准激光头高度，确保焦点对准材料表面（通常距离5-8cm）。

步骤4：测试刻印

– 在材料边角进行小范围测试，检查刻印深度和清晰度。若效果不佳，调整功率或速度参数。

步骤5：正式加工

1. 点击软件“开始”按钮，设备自动运行。

2. 加工过程中需全程监控，发现异常（如冒烟、异味）立即按下紧急停止键。

步骤6：关机流程

1. 关闭激光电源，待冷却系统运行5分钟后再切断总电源。

2. 清理工作台残留碎屑，用无水酒精擦拭激光镜头。

三、常见问题处理

1. 刻印不清晰

– 原因：焦距不准/功率过低。

– 解决：重新校准焦距，逐步提高功率（每次增加5%测试）。

2. 刻印位置偏移

– 原因：材料固定不牢/软件坐标错误。

– 解决：重新固定材料，在软件中复位原点坐标。

3. 设备报警

– 若显示“过热警报”，检查冷却水循环是否正常；

– 若“激光故障”，联系厂家检查光路系统。

四、日常维护

1. 每日保养

– 清洁导轨与皮带，涂抹专用润滑油。

– 用棉签蘸取高纯度酒精擦拭聚焦镜片。

2. 每周维护

– 检查激光管冷却水管是否有气泡，及时排空。

– 清理排烟管道内积聚的油污。

3. 长期存放

– 断开电源，用防尘罩覆盖设备。

– 激光管需每月通电预热10分钟防止受潮。

五、总结

激光刻字机的操作需严格遵守安全规范，参数设置需结合材料特性反复调试。建议新用户先在废料上练习，熟练掌握后再进行精密加工。定期维护可延长设备寿命，降低故障率。

（全文约800字）
