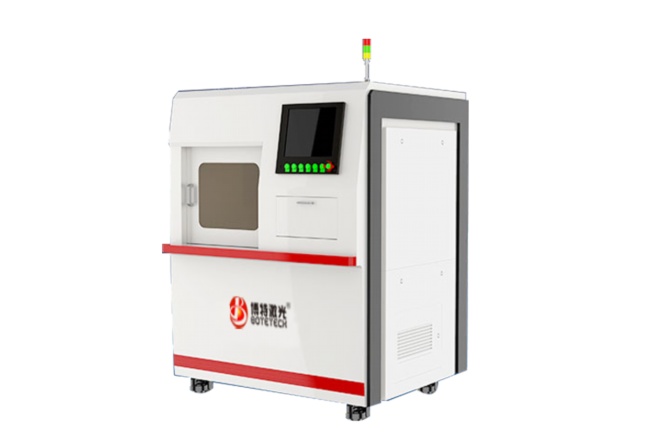

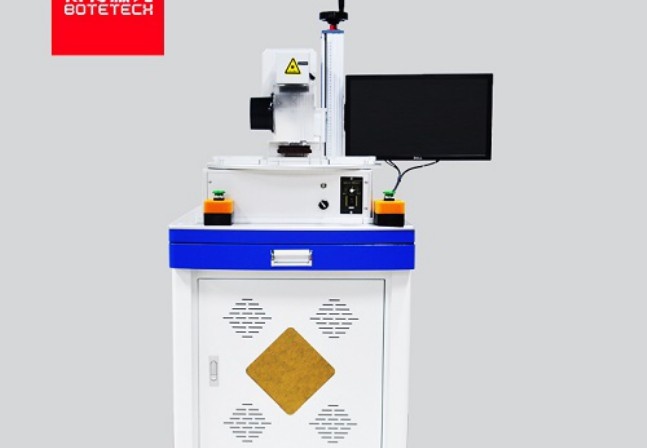

SMT激光镭雕机红光和标刻对应不起来
针对SMT激光镭雕机红光指示与实际标刻位置偏差问题，以下是系统性分析与解决方案：
一、问题现象
设备预览时红光定位准确，但实际雕刻位置发生偏移，导致标记错位，影响SMT精密加工质量。
二、成因分析
1. 硬件因素
– 红光校准偏移：红光模块物理位置松动或安装角度偏差，导致与激光光路未同轴。
– 振镜系统异常：X/Y振镜电机线性度下降或驱动信号失真，造成扫描路径偏差。
– 场镜畸变：透镜表面污染、划痕或热变形引发聚焦点漂移（如1064nm激光热效应）。
– 机械结构松动：Z轴升降导轨磨损或反射镜支架移位，破坏光路一致性。
2. 软件设置
– 坐标补偿错误：软件内红光偏移量参数未匹配当前场镜焦距（如160mm场镜需对应特定补偿值）。
– 原点设置冲突：CAD文件原点与设备坐标系原点未对齐（如工件坐标系与机器坐标系偏差）。
– 延时参数不当：激光开关与振镜运动同步时序偏差超过0.1ms，导致起停位置偏移。
3. 环境干扰
– 温度波动超过±2℃/h，引起金属结构热膨胀（如铝材膨胀系数23.1×10⁻⁶/℃）。
– 地基振动导致光学平台共振（常见于15-60Hz低频振动干扰）。
4. 操作误差
– 更换场镜后未执行全幅面校准（需5点校正法）。
– 夹具定位精度不足（重复定位误差＞0.05mm）。
三、解决方案
1. 硬件校准流程
– 红光同轴校准：
1. 使用十字校准板，在50%功率下打标参考点。
2. 调整红光模块六角螺丝，使红光十字与激光标记中心偏差≤0.01mm。
3. 全幅面验证（四角及中心5点测试）。
– 振镜校正：
1. 执行DAC/ADC校正，消除非线性误差。
2. 使用激光干涉仪检测振镜重复定位精度（应≤±5μrad）。
2. 软件参数优化
– 设置场镜补偿公式：Offset_X=K×Focal_Length + C（需查阅设备手册获取系数K/C）。
– 启用实时温度补偿功能（需外接温度传感器，补偿系数约0.5μm/℃）。
– 调整Q开关延时参数，确保在300mm/s扫描速度下，起停误差＜10μm。
3. 环境控制标准
– 维持车间温度23±1℃，湿度40-60%RH。
– 安装光学隔振平台（固有频率＜5Hz，隔振效率＞90%）。
4. 标准化操作规范
– 执行每日开机校准：
– 预热30分钟
– 执行5点校正（中心+四角1mm²方框）
– 验证标准测试图（ISO/IEC 15415标靶）
– 使用真空夹具（真空度≥-80kPa），确保PCB定位精度。
四、预防性维护
1. 每月检测光路同轴度（He-Ne激光检测法）
2. 季度性振镜轴承润滑（使用专用氟化油脂）
3. 年度光学元件透过率检测（衰减率＞5%需更换）
五、技术升级建议
对于高频次加工场景（＞5000片/日），建议：
1. 加装CCD视觉定位系统（实现±5μm级动态补偿）
2. 升级恒温水冷光学平台（温控精度±0.1℃）
3. 采用飞行光路结构设计（减少机械运动误差）
通过上述系统性调整，可确保红光指示与实际雕刻位置偏差稳定控制在±0.015mm以内，满足IPC-6012 Class 3标准要求。建议建立设备健康状态监测档案，记录每次校准数据，实现预测性维护。
