在线流水线激光打标怎么同步物料速度同步技术详解

在线流水线激光打标是现代工业生产中的一项关键技术，广泛应用于食品包装、电子元件、汽车零部件等行业，用于在产品表面标记日期、批次号、二维码等信息。这种技术通过在流水线上集成激光打标系统，实现对移动物料的快速、精确标记，从而提高生产效率和产品追溯性。

然而，流水线上的物料通常以恒定或可变速度移动，如果激光打标系统不能与物料速度同步，就会导致标记错位、模糊或重复，严重影响产品质量。因此，同步物料速度成为确保激光打标精度的核心环节。

本文将详细探讨在线流水线激光打标中如何实现物料速度同步，包括同步的必要性、方法、技术细节以及实际应用，帮助读者全面理解这一过程。文章最后附有5个常见问题解答（FAQ），以解决实际操作中的疑问。

同步物料速度的必要性

在线流水线激光打标的本质是在动态环境中对移动物料进行非接触式标记。物料在传送带或流水线上以一定速度运动，如果激光打标系统不能实时跟踪物料位置和速度，就会产生一系列问题。例如，标记可能偏离预定位置，导致信息不完整或无法读取；或者由于激光束与物料相对速度不匹配，造成标记模糊、重影或过度烧蚀。

这不仅影响产品外观，还可能违反行业标准（如食品安全或医疗设备标识要求）。同步物料速度的目的是确保激光打标头在正确的时间点触发，使标记与物料移动保持一致的轨迹，从而实现高精度、高质量的标记。

在高速生产线中，同步精度甚至需要达到毫米级或微秒级，否则微小的误差都会累积成重大缺陷。因此，同步技术不仅是技术需求，更是保障生产自动化和智能化的基础。

同步物料速度的方法

实现在线流水线激光打标中物料速度同步，主要依赖于传感器、编码器、控制系统和软件算法的协同工作。以下是几种常见的方法：

1.使用编码器检测速度：编码器是一种高精度设备，安装在流水线的驱动轴或传送带上，用于实时测量物料的线速度或角速度。旋转编码器可以检测传送带的转速，并将其转换为电信号发送给激光打标控制系统。系统根据这些信号计算物料的实际位置和速度，并动态调整激光打标的触发时机。例如，当物料速度增加时，激光打标频率相应提高，以确保标记间隔一致。编码器通常提供高分辨率数据（如每转1000脉冲），适用于高速、高精度应用，但需要定期校准以应对机械磨损。

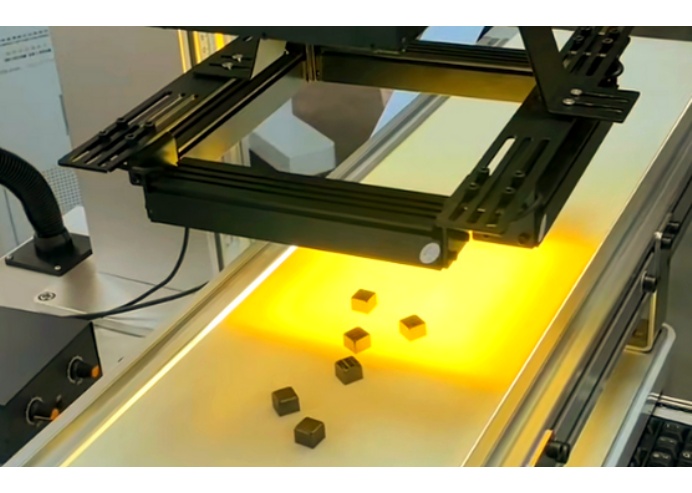

2.传感器辅助定位：光电传感器或视觉传感器常用于检测物料的位置和速度。光电传感器通过发射和接收光信号，判断物料是否到达打标区域，并触发激光动作。视觉系统则使用摄像头捕捉物料图像，通过图像处理算法实时分析速度向量，进而控制激光打标。这种方法灵活性高，适用于不规则形状或颜色变化的物料，但可能受环境光干扰，需要额外的照明和滤波处理。

3.闭环控制系统集成：闭环控制是一种反馈机制，通过比较设定速度与实际速度，实时调整激光参数。典型系统包括可编程逻辑控制器（PLC）或工业计算机，它们接收来自编码器或传感器的数据，并输出控制信号给激光打标头。例如，PLC可以根据物料速度变化，动态修改激光的脉冲频率、扫描速度或延迟时间。这种系统能有效应对速度波动，提高同步精度，但需要复杂的编程和调试。

4.软件算法优化：现代激光打标软件通常集成预测算法和自适应控制功能。通过建模物料运动轨迹，软件可以预测未来位置，并提前调整激光打标参数。例如，使用卡尔曼滤波器可以减少噪声影响，提高速度估计的准确性。此外，软件还可以与生产执行系统（MES）集成，实现数据共享和远程监控，进一步提升同步效率。

在实际应用中，这些方法往往结合使用。例如，在一条食品包装线上，编码器提供基础速度数据，光电传感器验证物料位置，PLC控制系统协调激光打标，而软件算法处理异常情况（如急停或加速）。这种多层次同步策略确保了标记的稳定性和可靠性。

技术细节与挑战

同步物料速度涉及多个技术层面，包括硬件选型、控制策略和环境影响。以下是一些关键细节：

-硬件设备选择：编码器的类型（如增量式或绝对式）会影响同步精度。增量式编码器成本较低，但需要参考点；绝对式编码器直接输出位置信息，更适合高速应用。传感器则需根据物料特性（如反光性、透明度）选择，例如，对透明物料可使用超声波传感器。激光打标头本身也需支持动态调焦和高速扫描，以适配速度变化。

-控制策略：闭环控制比开环控制更可靠，因为开环系统仅依赖预设速度，容易受外部干扰。在闭环系统中，PID（比例-积分-微分）控制器常用于平滑速度调整，减少超调或振荡。此外，多轴同步技术可用于复杂流水线，其中多个激光头协同工作，确保标记一致性。

-环境因素与解决方案：流水线振动、温度变化或物料表面不均匀可能影响同步精度。解决方案包括安装减震装置、定期维护传感器，以及使用自适应算法补偿误差。例如，在汽车零部件标记中，由于部件重量大、速度波动频繁，系统可能集成惯性测量单元（IMU）来实时校正位置。

-实际应用案例：在电子行业，一条SMT（表面贴装技术）生产线使用激光打标在PCB上标记序列号。通过编码器检测传送带速度（通常为0.5-2米/秒），并与激光扫描振镜同步，系统能在微秒级内调整打标时机，确保标记清晰且位置误差小于0.1毫米。这不仅提高了生产效率，还降低了废品率。

结论

在线流水线激光打标中物料速度同步是确保标记质量的关键技术，它通过编码器、传感器、控制系统和软件算法的综合应用，实现了动态环境下的精确控制。随着工业4.0和智能制造的推进，同步技术正朝着更高精度、更强自适应性的方向发展，例如结合物联网（IoT）实现实时数据分析和预测性维护。企业应重视同步系统的选型和维护，以提升整体生产效率和产品竞争力。总之，掌握物料速度同步方法，不仅能解决实际生产问题，还能为自动化升级奠定基础。

常见问题解答（FAQ）

1.Q:为什么在线流水线激光打标需要同步物料速度？

A:同步物料速度是为了确保激光标记在移动物料上位置准确、清晰。如果不同步，物料移动会导致标记错位、模糊或重复，影响产品质量和可读性，尤其在高速生产线中，微小的速度差异都可能造成重大缺陷。

2.Q:如何实现物料速度与激光打标的同步？

A:主要通过编码器或传感器实时检测物料速度，并将数据发送到控制系统（如PLC）。系统根据速度信息调整激光打标的触发时机和参数，例如使用闭环控制动态匹配物料移动。软件算法也可用于预测位置，提高同步精度。

3.Q:常用的同步设备有哪些？它们各有什么优缺点？

A:常用设备包括旋转编码器（高精度、适用于高速应用，但需定期校准）、光电传感器（灵活、成本低，但易受环境光干扰）和视觉系统（能处理复杂形状，但处理速度较慢）。选择时需根据物料类型、速度范围和精度要求权衡。

4.Q:同步精度受哪些因素影响？如何提高精度？

A:影响因素包括传感器精度、控制系统响应时间、流水线振动和物料表面特性。提高精度的方法包括使用高分辨率编码器、优化控制算法（如PID）、定期校准设备，以及添加减震装置来减少外部干扰。

5.Q:如何处理流水线速度突然变化或物料堵塞的情况？

A:采用自适应控制算法和缓冲机制，例如在控制系统中设置紧急停止或速度平滑功能。当检测到速度突变时，系统可暂停打标或调整激光参数，避免错误标记。此外，集成监控报警功能，能及时提示操作人员处理异常，确保生产连续性。
