PCB在线镭雕与COB在线镭雕对比分析

在电子制造行业中，激光雕刻（镭雕）技术广泛应用于产品标识、追溯和功能标记。随着自动化需求的提升，在线镭雕系统成为生产线上的关键环节，能够实现实时、高效的标记处理。PCB（印刷电路板）和COB（芯片直接封装）作为电子设备的核心组成部分，其在线镭雕过程各有特点。

本文将从定义、过程、应用、优缺点等方面，对PCB在线镭雕和COB在线镭雕进行详细对比，帮助读者理解这两种技术的差异与适用场景。通过分析，我们旨在为电子制造企业提供技术选型参考，优化生产流程。

PCB在线镭雕

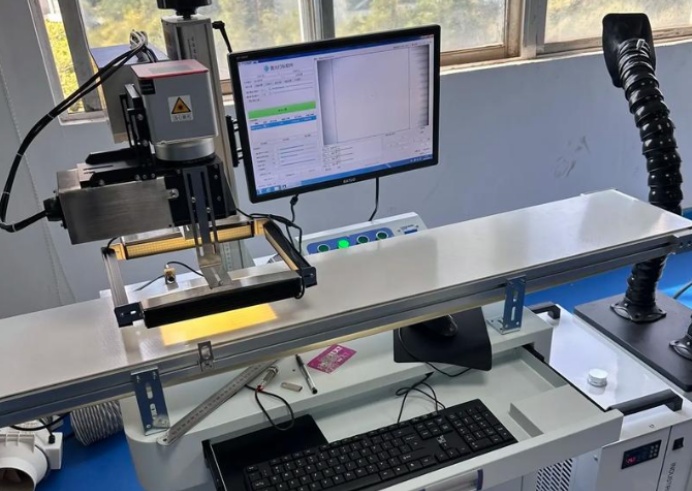

PCB在线镭雕是指在印刷电路板的生产线上，集成激光雕刻系统，对PCB表面进行标记的过程。PCB作为电子元件的载体，通常由绝缘基材（如FR-4）和铜层组成，镭雕可用于添加序列号、二维码、品牌标识或电路图案。在线镭雕系统通过计算机控制激光头，在PCB移动过程中实时完成雕刻，实现高精度和非接触式处理。

过程与特点：PCB在线镭雕通常采用光纤或CO?激光器，根据材料特性调整参数（如功率、速度）。例如，在PCB的铜层或阻焊层上雕刻时，激光能精确去除表层材料，形成永久标记。该过程自动化程度高，可与SMT（表面贴装技术）生产线无缝集成，提升效率。优点包括高精度（可达微米级）、高速处理（每秒多个标记）、耐用性强（抗磨损和化学腐蚀），以及环保（无油墨或化学试剂）。然而，缺点也不容忽视：对材料敏感，例如某些柔性PCB可能因激光热影响而变形；初始设备投资较高；且若参数设置不当，可能导致标记不清或损伤电路。

应用场景：PCB在线镭雕广泛应用于消费电子、汽车电子、医疗设备等领域，用于产品追溯、防伪和合规标识。例如，智能手机主板上的二维码镭雕，可帮助制造商追踪生产批次和质量数据。

COB在线镭雕

COB在线镭雕是指在芯片直接封装（ChiponBoard）的生产过程中，集成激光雕刻系统，对封装表面进行标记。COB技术将裸芯片直接粘合到PCB上，并通过金线键合连接，最后用环氧树脂封装保护。在线镭雕通常应用于封装后的树脂表面，用于添加标识信息，如型号、日期或品牌。

过程与特点：COB在线镭雕多采用紫外或绿光激光器，因为树脂材料对特定波长敏感，可减少热损伤。过程涉及在封装固化后，激光头在高速生产线上进行雕刻，确保标记与芯片功能兼容。优点包括空间节省（COB本身集成度高，镭雕进一步减少外部标记部件）、标记持久（耐高温和湿度），以及适用于高密度电子设备（如LED模块或传感器）。缺点则更显著：雕刻精度受封装表面不平整影响，可能导致标记模糊；过程复杂，需严格控制激光参数以避免损坏芯片或键合线；成本较高，因为COB封装本身就需要精密设备，镭雕系统进一步增加投资。

应用场景：COB在线镭雕常见于高端电子产品，如LED照明、智能穿戴设备和工业传感器，其中小型化和可靠性是关键需求。例如，在汽车LED头灯中，COB镭雕用于标识光源参数，确保长期可追溯性。

PCB在线镭雕与COB在线镭雕对比

从多个维度对比PCB和COB在线镭雕，可以更清晰地识别其差异：

-精度与质量：PCB在线镭雕通常具有更高精度，因为PCB表面平坦，易于激光聚焦，标记清晰度高；而COB在线镭雕受封装树脂表面不规则性影响，精度稍低，可能需额外校准。在标记耐久性方面，两者均表现良好，但COB镭雕更易受封装材料老化影响。

-速度与效率：两者均支持高速在线处理，但PCB镭雕集成更简单，适用于大批量生产；COB镭雕因涉及封装后处理，可能稍慢，且需与封装工艺同步，避免生产瓶颈。

-成本因素：PCB在线镭雕设备成本相对较低，且维护简单，适合中小型企业；COB在线镭雕则需更高投资，包括激光器和封装线适配，总体成本更高，但适用于高附加值产品。

-应用灵活性：PCB镭雕适用性广，可用于多种PCB类型；COB镭雕更专精于集成封装领域，在空间受限场景中优势明显。

-技术挑战：PCB镭雕主要挑战在于材料兼容性和热管理；COB镭雕则需解决芯片保护问题，激光参数不当可能导致微裂纹或性能下降。

总体而言，PCB在线镭雕更适合标准化、大规模电子制造，而COB在线镭雕则适用于高密度、高性能应用，企业在选择时应根据产品需求和预算权衡。

结论

PCB在线镭雕和COB在线镭雕各具优势，前者以高精度和低成本见长，后者以集成化和可靠性取胜。在电子制造日益智能化的背景下，在线镭雕技术不仅能提升生产效率，还能增强产品追溯能力。企业应结合自身生产需求，选择合适的技术路径，例如在消费电子中优先PCB镭雕，而在高端模块中考虑COB镭雕。未来，随着激光技术的进步，两者可能进一步融合，推动电子制造向更高效、环保的方向发展。

常见问题解答（FAQ）

1.什么是PCB在线镭雕？它主要用于哪些领域？

PCB在线镭雕是指在印刷电路板生产线上，使用激光系统对PCB表面进行实时标记的过程。它通过非接触式激光雕刻添加信息如序列号、二维码或电路图案，主要用于电子制造领域，例如智能手机、汽车电子和医疗设备，以实现产品追溯、防伪和合规标识。优点是高精度和耐用性，但需注意材料兼容性。

2.COB在线镭雕与PCB在线镭雕的主要区别是什么？

主要区别在于应用对象和技术复杂度：PCB在线镭雕针对平坦的电路板表面，精度高、成本较低；COB在线镭雕则针对芯片直接封装后的树脂表面，集成度高但精度受封装不平整影响，且成本更高。此外，COB镭雕更适用于空间受限的高端产品，如LED和传感器，而PCB镭雕适用于标准化大批量生产。

3.在线镭雕技术是否会对电子元件造成损伤？

如果参数设置正确，在线镭雕通常安全无损，因为它采用非接触式激光，精确控制能量。但对于COB镭雕，若激光功率过高或焦点不准，可能损伤芯片或键合线；PCB镭雕则需避免过度热影响导致电路变形。因此，建议在生产前进行测试，并使用自动校准系统以最小化风险。

4.哪种在线镭雕技术更适合小型电子项目？

对于小型电子项目，PCB在线镭雕通常更合适，因为它设备投资较低、操作简单，且适用于多种标准PCB。如果项目涉及高密度封装或极小空间，COB在线镭雕可能更好，但需考虑较高成本和专业技术要求。建议根据项目预算、产量和性能需求评估选择。

5.在线镭雕的常见问题有哪些？如何解决？

常见问题包括标记不清晰、设备故障和材料兼容性问题。例如，标记模糊可能因激光参数不当或表面污染导致，解决方法是优化功率和速度设置，并清洁表面；设备故障需定期维护和软件更新。对于COB镭雕，额外注意封装材料特性，避免激光引起的热应力。总体而言，通过培训操作员和采用高质量激光系统，可以大幅减少问题发生。
