精密划片机新手操作实用教程：从入门到精通

精密划片机是现代精密制造业，尤其是半导体、集成电路、LED、蓝宝石玻璃等行业不可或缺的关键设备。它通过高速旋转的超薄金刚石刀片，对脆性、硬质材料进行高精度、高效率的切割。对于一名新手操作员而言，熟悉并掌握其操作流程至关重要，这不仅能保证产品质量，更能确保人身与设备安全。

第一步：操作前的认知与准备

1.认识你的“伙伴”：

在操作前，请花时间熟悉划片机的主要组成部分：

主机机身：设备的支撑结构。

主轴系统：设备的核心，负责驱动刀片高速旋转。

工作台（X-Y平台）：承载并精确定位待加工产品。

视觉对位系统（CCD）：用于寻找切割道，实现高精度对位。

冷却系统：提供去离子水或冷却液，用于冷却刀片、清洗切屑。

控制系统与软件：人机交互界面，用于设定和操控所有参数。

2.安全第一，牢记于心：

个人防护：操作时必须佩戴防护眼镜，防止冷却液或碎屑飞溅。建议穿戴防割手套处理晶圆和刀片。

设备安全：确保设备接地良好。在主轴旋转时，严禁身体的任何部位进入切割区域。

环境要求：保持设备周围环境整洁，无振动、无强电磁干扰，温度和湿度符合设备要求。

3.开机与初始化：

依次打开总电源、控制柜电源、电脑主机。

启动操作软件，设备会进行自检和原点复位。请务必等待这一流程完成，这是后续所有精度的基础。

第二步：核心操作流程详解

1.安装与校准刀片（换刀流程）：

这是最关键也最需要细心的一步。

清洁：使用无尘布和酒精清洁法兰盘和刀片压盖的接触面。

安装：小心地将刀片放到法兰盘上，确保放置平稳。用手拧上压盖螺丝，然后使用专用的力矩扳手，按照对角线顺序，分两次拧紧到规定力矩。切忌用力过猛！

刀痕校准（T.T.P）：这是为了保证刀尖的旋转中心与工作台的相对位置精确。在软件中调用刀痕校准功能，设备会在校准玻璃上切一个浅痕。通过CCD系统测量该刀痕与基准线的距离，并将偏差值输入系统，软件会自动进行补偿。

2.装夹产品（上料）：

清洁工作台与吸盘：确保无灰尘、无碎屑，以免影响产品平整度。

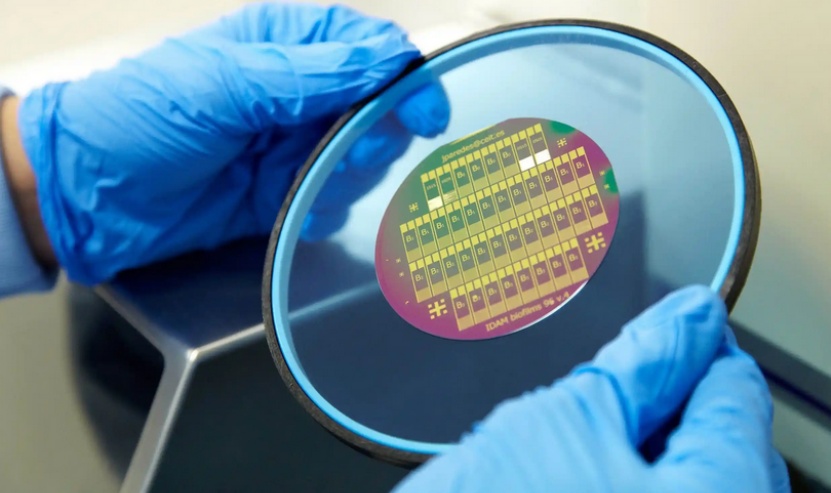

粘贴产品：使用专用的UV膜或蓝膜，将产品（如晶圆）平整地粘贴在陶瓷或金属载板上。确保无气泡、无褶皱。

安装载板：将载板牢固地安装在工作台的真空吸盘上，并启动真空吸附，确保产品被牢牢固定。

3.工艺参数设定：

根据产品材料、厚度和刀片性能，设定合理的切割参数。新手应在工程师指导下进行。

切割速度（X/Y轴速度）：通常为1-50mm/s。材料越硬越脆，速度应越慢。

主轴转速：通常为20,000-40,000RPM。转速与切割速度需匹配。

切割深度：设定为“产品厚度+膜厚+安全余量（如10-20μm）”，确保完全切断产品但不过度切入载板。

冷却液流量：确保充足且均匀地冲刷刀片切割点。

4.视觉对位与流程编辑：

寻找零点：移动工作台，使用CCD相机找到产品的第一个切割道中心，并将其设为加工零点。

设置切割道：在软件中输入切割道的间距、数量、切割方向（先X后Y或先Y后X）。

模拟运行：在正式切割前，使用“模拟”或“空跑”功能，检查切割路径是否正确，避免撞刀。

5.执行切割与下料：

确认所有参数无误后，点击“开始”按钮。

在切割过程中，注意观察冷却液是否正常，切割声音是否平稳无异常。

切割完成后，设备会自动停止。关闭真空吸附，小心取下载板和产品。

进行清洁和检查，使用显微镜查看切割道是否有崩边、毛刺等缺陷。

第三步：日常维护与保养

每日：清洁工作台、水箱过滤网，检查冷却液液位和浓度。

每周：检查并清洁主轴锥面，清理设备内部残留的碎屑。

定期：按照设备手册要求，更换冷却液、清洗水箱，并由专业人员进行主轴精度校验。

FAQ（常见问题解答）

1.Q：切割过程中产品出现严重崩边（Chipping）是什么原因？如何解决？

A：崩边是划片工艺中最常见的问题。可能原因有：

刀片问题：刀片磨损、粒度不匹配或安装不当。解决方案是更换新刀片或重新安装。

参数问题：切割速度过快或主轴转速过低。尝试降低切割速度或提高主轴转速。

冷却液问题：流量不足或浓度不对，导致冷却和排屑效果差。检查并调整冷却液。

设备问题：主轴跳动过大，需要联系工程师进行检修。

2.Q：如何进行刀片的刀痕校准（T.T.P）？为什么它如此重要？

A：刀痕校准是通过在标准玻璃上切割一条线，然后测量该线与理论位置的偏差，并将此补偿值输入系统的过程。其重要性在于：刀片安装在主轴上后，其旋转中心与工作台的坐标系存在微米级的偏差。如果不进行T.T.P补偿，这个偏差会直接导致所有的切割位置都不准确，无法对准产品的切割道，造成产品报废。

3.Q：切割时发现切不透产品，可能是什么原因？

A：主要原因有：

刀片高度（切割深度）设置不足：重新测量产品总厚度（包括基底和粘贴膜），并相应增加切割深度。

刀片磨损：刀片已达到使用寿命，直径变小，导致有效切割深度不足，需要更换新刀片。

工作台或产品不平：检查真空吸盘是否平整，产品粘贴是否有气泡。

4.Q：为什么必须使用去离子水作为冷却液？普通自来水可以吗？

A：绝对不可以。原因有二：

防导电：半导体晶圆上的电路非常精密，普通水中的离子会导致电路短路。

防污染与水垢：自来水中的杂质和矿物质会污染产品表面，并在设备管路和主轴内部形成水垢，导致堵塞和腐蚀，严重损害设备。

5.Q：作为新手，在日常操作中最容易忽略哪些细节？

A：新手最容易忽略的细节包括：

清洁：忽略对工作台、载板、法兰盘的彻底清洁，一粒微小的灰尘就可能导致产品移位或切割异常。

力矩扳手的使用：凭感觉拧紧刀片压盖螺丝，而非使用力矩扳手并按规定顺序操作，这可能导致刀片松动或夹持不均，非常危险。

不进行模拟运行：直接开始切割，一旦程序设置有误，极易发生撞刀事故。

忽略异常声音：切割过程中出现异常噪音（如刺耳的摩擦声）时未立即停机检查，可能导致设备损坏加剧。

总结：

掌握精密划片机的操作是一个理论与实践紧密结合的过程。新手务必遵循“安全、规范、细心”的原则，从每一次的换刀、对位和参数设定中积累经验。遇到问题时，勤于思考并及时向有经验的同事或工程师请教，您将很快从一名新手成长为一名熟练的操作能手。
