精密划片机如何避免划偏与错位

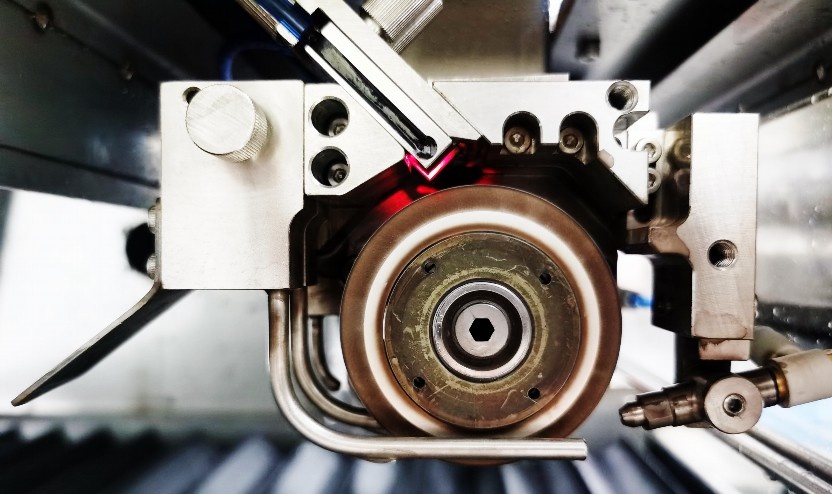

精密划片机是一种高精度加工设备，广泛应用于半导体、微电子、光学和医疗器件等行业，主要用于将晶圆、陶瓷、玻璃等脆性材料切割成微小芯片或组件。在这些应用中，切割精度直接关系到产品的性能、良率和成本。划偏（即切割路径偏离预定位置）和错位（即材料在切割过程中发生位置偏移）是常见问题，可能导致材料浪费、设备损坏或产品失效。

本文将详细分析划偏与错位的原因，并提供实用的避免策略，帮助用户提升生产效率和产品质量。

一、划偏与错位的原因分析

划偏和错位并非单一因素导致，而是设备、材料、操作和环境等多方面问题的综合体现。以下是一些主要原因：

1.设备校准不当：精密划片机的机械部件，如刀片轴线、工作台和导轨，如果未定期校准，容易产生微小偏差。例如，刀片与工作台不平行或传感器失灵，会导致切割路径偏移。据统计，超过30%的划偏问题源于校准疏忽。

2.材料特性不稳定：不同材料的硬度、脆性、热膨胀系数和内部应力存在差异。例如，硅晶圆在切割过程中若受热不均，可能因热膨胀导致错位；而多孔陶瓷材料则易因内部不均匀引发划偏。

3.操作参数设置错误：切割速度、进给率、刀片压力和冷却液流量等参数若设置不当，会直接影响切割稳定性。过高的速度可能引起振动，导致划偏；而过低的冷却液流量则可能因热量积累造成材料变形和错位。

4.环境干扰：温度波动、振动、灰尘和湿度变化都可能干扰设备精度。例如，在非恒温环境中，金属部件热胀冷缩，会引发微小错位；外部振动源（如附近机械设备）则可能通过地基传递，影响切割路径。

5.刀具磨损与污染：刀片钝化、沾附碎屑或冷却液杂质会增加切割阻力，导致刀片“漂移”而划偏。通常，刀片寿命取决于材料类型，但未及时更换会累积误差。

6.人为操作失误：操作员缺乏培训或疏忽，如装夹不牢、程序输入错误或清洁不当，都可能直接引发错位。例如，材料固定不紧时，在切割力作用下易发生移位。

这些原因往往相互关联，因此需要系统性解决方案来避免问题。

二、避免划偏与错位的有效方法

为避免划偏与错位，用户需从设备维护、操作优化、技术升级和人员管理等多方面入手。以下是详细策略：

1.定期校准与维护

校准是确保精度的基础。建议每周或每月使用高精度工具（如激光干涉仪、千分表）对刀片轴线、工作台水平和传感器进行校准。重点检查刀片与材料的相对位置，确保平行度和垂直度误差控制在微米级。同时，建立维护日志，记录校准数据和异常情况，便于追溯。日常维护包括清洁导轨、润滑移动部件和更换易损件，以防止灰尘积累导致机械卡滞。

2.优化切割参数

根据材料特性动态调整参数。例如，对于硬质材料（如碳化硅），宜采用低速、高压力切割，以减少振动；对于脆性材料（如玻璃），则需控制进给率，并使用水基冷却液防止热应力裂纹。通过实验设计（DOE）方法，测试不同参数组合，找到最优设置。此外，利用设备自带软件监控实时数据，如切割力和温度，及时调整以避免偏差。

3.采用先进控制系统

现代精密划片机常配备闭环控制系统和视觉识别技术。闭环系统通过反馈机制实时纠正位置偏差，而视觉系统（如CCD相机）能自动识别材料边缘和对位标记，减少人为错位。例如，在半导体切割中，集成红外或激光传感器可检测晶圆厚度变化，自适应调整刀片路径。投资此类智能设备能显著提升精度和自动化水平。

4.加强环境控制

在恒温（如20±1°C）、低振动（如隔离地基）和洁净（如ISO5级洁净室）环境中操作设备，可最小化外部干扰。安装防振台和使用空气净化系统，能有效减少灰尘和温度波动的影响。同时，定期检查环境监测设备，确保条件稳定。

5.操作员培训与标准化流程

对操作员进行系统培训，内容包括设备原理、安全规程、参数设置和故障诊断。通过模拟训练和实际操作，提升其应对突发问题的能力。实施标准化操作流程（SOP），如规范装夹步骤（使用真空吸盘或专用夹具确保材料固定），并强制进行预切割检查，以减少人为失误。

6.预防性维护与质量监控

建立预防性维护计划，定期更换刀片和过滤器，并清洁冷却系统。同时，引入统计过程控制（SPC）工具，监控切割尺寸和位置数据，及时发现趋势性偏差。例如，每批生产后抽样检测，使用显微镜或三坐标测量仪验证精度，确保问题早发现、早解决。

通过综合应用这些方法，用户可显著降低划偏与错位风险。实际案例显示，一家半导体企业通过升级视觉系统和加强培训，将切割误差率从5%降至0.5%，大幅提升了生产效率。

三、结论

精密划片机的划偏与错位问题虽复杂，但通过系统性管理可有效避免。关键在于结合设备校准、参数优化、智能技术和人员培训，形成全方位的质量控制体系。随着工业4.0发展，未来精密划片机将更依赖AI和物联网实现预测性维护，进一步减少人为干预。用户应持续关注技术更新，并培养专业团队，以应对高精度制造挑战，最终实现降本增效。

常见问题解答（FAQ）

1.Q:什么是精密划片机的划偏？它通常由哪些因素引起？

A:划偏是指切割工具在操作过程中偏离预定路径的现象，导致切割尺寸不准确或形状异常。常见原因包括设备校准错误、刀具磨损、材料不均匀以及操作参数设置不当（如速度过高或冷却不足）。例如，刀片钝化会增加摩擦力，使刀片“漂移”而划偏。

2.Q:如何校准精密划片机以避免错位？校准频率应该是多少？

A:校准过程包括使用高精度工具（如激光校准仪）检查刀片与工作台的对齐度，调整机械部件确保平行和垂直，并验证传感器精度。建议校准频率根据使用强度而定：高频率使用（如每日运行）需每周校准一次；低频率使用可每月一次。同时，每次更换刀片或材料后应进行快速检查。

3.Q:材料特性如何影响切割精度？在处理不同材料时应注意什么？

A:材料硬度、脆性和热性能直接影响切割稳定性。硬材料（如陶瓷）需低速高压力切割以防刀片磨损；脆性材料（如硅）需控制热应力，避免裂纹。注意事项包括：选择合适刀片类型（如金刚石刀片用于硬材料）、优化冷却液配方，并进行材料预处理（如退火）以释放内部应力。

4.Q:日常维护中，哪些部件最需要关注？如何简单自查问题？

A:关键部件包括刀片、导轨、传感器和冷却系统。日常维护应重点检查刀片磨损（观察切割边缘是否光滑）、导轨清洁（无碎屑积累）和冷却液流量（确保无阻塞）。简单自查方法：运行空载测试，观察设备是否有异常声音或振动；使用标准样品进行试切，测量尺寸偏差是否在允许范围内。

5.Q:操作员培训中，哪些内容对避免划偏与错位最关键？

A:关键培训内容包括设备操作原理、参数设置技巧、装夹方法和故障诊断。例如，操作员应学会根据材料类型调整切割速度，并掌握紧急停机流程。建议通过实操演练和案例分析，提升其对细微偏差的识别能力，同时强调遵循标准化流程，以减少人为错误风险。

通过以上措施，用户可以全面提升精密划片机的使用效率，确保切割精度和产品一致性。如果您有更多具体问题，建议咨询设备制造商或专业工程师。
