COB封装产线的激光镭雕自动上下料系统集成案例

COB（Chip-on-Board）封装技术是一种将芯片直接绑定到印刷电路板（PCB）上的先进封装方法，广泛应用于LED照明、半导体器件和微电子领域。其优势在于高集成度、小尺寸和优良的散热性能，但生产过程对精度和效率要求极高。激光镭雕（激光打标）作为COB封装产线中的关键工序，用于在芯片或基板上进行永久性标记，如序列号、型号和追溯信息，以确保产品质量和可追溯性。然而，传统人工上下料方式存在效率低、误差率高和劳动强度大等问题。

因此，引入自动上下料系统集成成为提升产线自动化水平和整体效能的重要举措。本案例将详细分析一个COB封装产线中激光镭雕自动上下料系统的集成实例，探讨其设计、实施过程、效益以及相关问答，以期为行业提供参考。

案例背景

本案例基于一家专注于高端LED器件制造的电子公司。该公司原有COB封装产线采用半自动化流程，激光镭雕工序由操作员手动上下料，导致生产瓶颈：每小时仅能处理200个工件，且因人为因素造成的标记错误率高达5%。随着市场需求增长，公司亟需升级产线以实现高效、高精度生产。通过调研，公司决定引入一套激光镭雕自动上下料系统，集成到现有COB封装产线中。该系统旨在实现工件的自动加载、定位、镭雕和卸载，减少人为干预，提升整体产能和质量。项目周期为6个月，涉及系统设计、硬件集成、软件编程和现场调试等环节。实施后，产线不仅满足了每日5000个工件的生产目标，还显著降低了运营成本。

系统描述

激光镭雕自动上下料系统是一个集机械、电子和软件于一体的智能化解决方案。该系统主要由以下部分组成：

1.机械结构：包括上下料机器人、传送带、定位夹具和缓存区。上下料机器人采用六轴工业机器人，负责从上游工序抓取COB基板，并精准放置到激光镭雕工位。定位夹具通过气动装置固定工件，确保在镭雕过程中无位移。传送带连接各工序，实现工件连续流动；缓存区则用于临时存储，缓冲生产节拍差异。

2.激光镭雕设备：选用光纤激光打标机，功率为20W，波长1064nm，适用于金属和陶瓷基板的标记。该设备集成视觉系统，通过CCD摄像头进行工件定位和标记质量检测，确保镭雕精度达到±0.1mm。软件支持自定义标记内容，如条形码、二维码和文本，并与企业MES（制造执行系统）对接，实现数据实时同步。

3.自动上下料模块：核心部分包括伺服电机驱动的机械手和传感器网络。机械手根据预设路径执行上下料动作，最大负载5kg，重复定位精度±0.05mm。传感器（如光电传感器和接近开关）监测工件状态，防止碰撞和遗漏。上下料流程为：机器人从进料口抓取工件→放置到镭雕工位→激光完成标记→机器人移出工件至出料口或下一工序。

4.控制系统：基于PLC（可编程逻辑控制器）和HMI（人机界面）集成。PLC协调机器人、激光设备和传送带的动作，实现同步控制；HMI提供可视化操作界面，允许操作员设置参数、监控状态和诊断故障。系统软件采用模块化设计，支持远程维护和数据分析，例如通过云平台收集生产数据，优化生产调度。

该系统通过集成，实现了COB封装产线的全自动化运行。工作流程如下：上游工序完成芯片绑定后，工件经传送带进入缓存区；机器人根据传感器信号抓取工件，精确定位到镭雕工位；激光设备根据MES指令进行标记，同时视觉系统检测质量；完成后，机器人将工件移出，送至下一封装环节。整个周期耗时仅3秒/工件，大幅提升效率。

实施过程

系统集成过程分为四个阶段：规划、安装、调试和优化。在规划阶段，团队首先分析了现有产线布局和工艺需求，确定了系统集成点位于COB封装的中间工序。挑战包括空间限制和与现有设备的兼容性。解决方案是通过3D模拟软件进行布局优化，确保机器人工作范围覆盖全工位，同时采用标准化接口实现无缝对接。

安装阶段涉及硬件部署和电气接线。机器人底座固定于地面，传送带与原有产线连接，激光设备安装在隔离区内以防辐射。传感器网络布线时，团队遇到了信号干扰问题，通过使用屏蔽电缆和接地措施解决。软件集成方面，系统与MES通过OPCUA协议通信，确保数据实时传输，但初期出现数据延迟，经调试后优化了网络配置。

调试阶段是关键，团队进行了空载和负载测试。空载测试验证机器人路径规划和传感器响应；负载测试使用实际COB工件，调整激光参数和定位精度。主要问题包括机械手在高速运动下振动导致定位偏差，通过加装减震装置和优化控制算法解决。此外，视觉系统偶尔误判工件位置，团队通过增强图像处理算法和校准摄像头，将识别准确率提升至99.9%。

优化阶段持续了1个月，团队收集生产数据，微调系统参数。例如，根据工件尺寸变化，动态调整机器人抓取力；同时，实施预防性维护计划，定期检查机械部件和激光光源。最终，系统通过验收测试，集成成功率达100%，并培训操作员掌握基本操作和故障处理技能。

成果和效益

该系统集成后，COB封装产线实现了显著提升。生产效率从每小时200个工件增至400个，产能翻倍；标记错误率从5%降至0.1%，产品质量大幅提高。人力成本节约30%，原需2名操作员轮班，现仅需1人监控系统。此外，系统可靠性高，平均无故障运行时间（MTBF）超过2000小时，维护成本降低20%。环境方面，自动化减少人为接触，改善了工作安全。总体而言，该系统投资回收期在18个月内，为公司带来了长期竞争优势，并为行业自动化升级提供了可复制模型。

常见问答：

问1：为什么COB封装产线需要集成激光镭雕自动上下料系统？

答：COB封装对精度和效率要求高，人工上下料易导致误差和瓶颈。自动系统能提升产能、减少人为错误，并实现24/7连续生产，满足高质量和大批量需求。例如，本案例中，系统将错误率从5%降至0.1%，显著提高了产品一致性和可追溯性。

问2：激光镭雕在COB封装中的具体作用是什么？

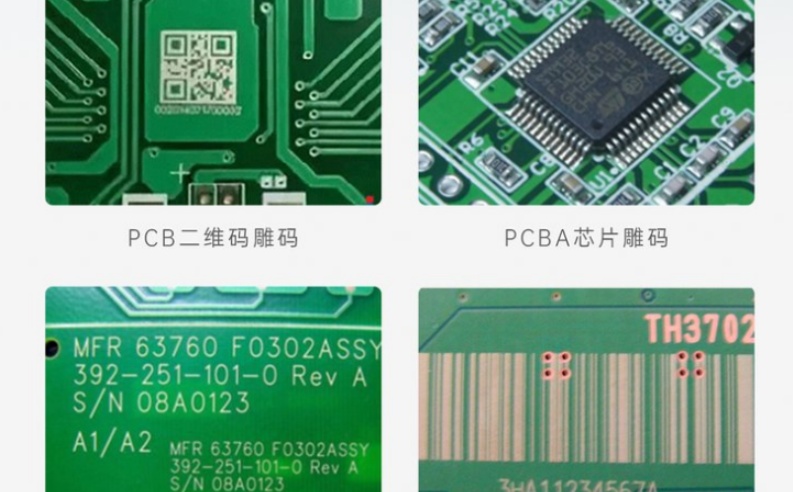

答：激光镭雕用于在COB基板或芯片上打标永久性信息，如序列号、生产日期和二维码。这有助于产品追溯、质量控制和防伪。在封装过程中，精确标记能确保每个工件的唯一标识，支持自动化检测和数据分析。

问3：系统如何确保上下料和镭雕的精度？

答：系统通过高精度机器人（重复定位精度±0.05mm）、视觉定位系统和传感器网络实现精度控制。视觉系统校准工件位置，激光设备自适应调整参数；同时，实时监控和反馈机制纠正偏差，确保镭雕标记准确无误。

问4：集成过程中遇到的主要挑战有哪些？如何解决？

答：主要挑战包括空间限制、设备兼容性和信号干扰。解决方案包括使用3D模拟优化布局、标准化接口对接，以及采用屏蔽电缆减少干扰。例如，在调试中，通过算法优化解决了机械手振动问题，提升了系统稳定性。

问5：系统维护和升级是否复杂？日常运营中需要注意什么？

答：维护相对简单，系统设计为模块化，支持远程诊断和预防性维护。日常需定期检查机械部件磨损、清洁光学元件和更新软件。操作员应接受培训，掌握基本故障处理，如传感器校准和参数调整，以确保系统长期高效运行。

通过本案例，我们可以看到，激光镭雕自动上下料系统的集成不仅提升了COB封装产线的自动化水平，还为企业带来了可持续的效益。未来，随着物联网和AI技术的发展，此类系统将进一步智能化，推动电子制造行业向更高效率迈进。
