如何根据封装工艺选择合适的COB激光打码机

在现代电子制造业中，COB（ChiponBoard，板上芯片）封装工艺因其高集成度、小型化和可靠性而被广泛应用于各种设备，如智能手机、LED照明和汽车电子等。COB封装通过将裸芯片直接安装在印刷电路板（PCB）上，并使用环氧树脂或硅胶等材料进行封装，以实现高效的电路保护。

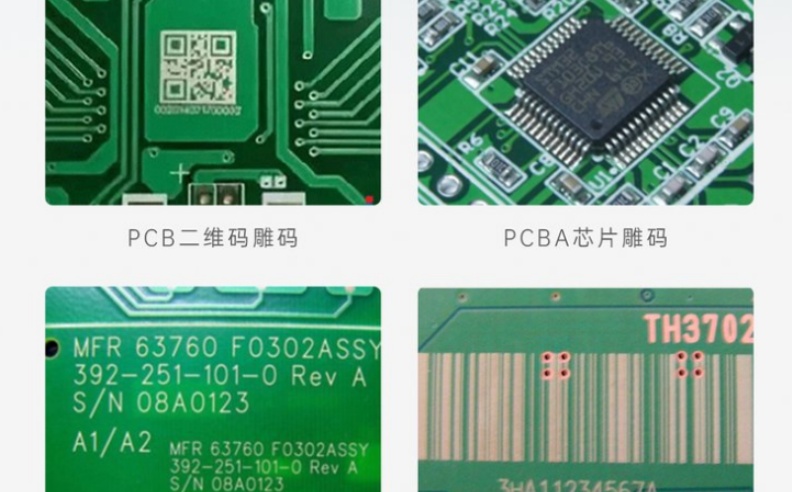

在这一过程中，激光打码机用于在产品表面标记永久性信息，如序列号、二维码或生产日期，以确保质量追溯和防伪。然而，不同的封装工艺对激光打码机的要求各异，选择不当可能导致标记不清、材料损伤或生产效率低下。

本文将详细介绍如何根据COB封装工艺的特点，科学选择适合的激光打码机，涵盖材料兼容性、激光类型、打码精度和成本等因素，并提供实用建议。文章最后附有5个常见问答，以帮助读者进一步理解关键点。

一、理解COB封装工艺及其对激光打码的影响

COB封装工艺的核心在于将裸芯片通过粘合剂固定在PCB上，并通过引线键合实现电气连接，最后用封装材料（如环氧树脂、硅胶或陶瓷）覆盖保护。这种工艺的优势包括高密度集成、良好的散热性和抗干扰能力，但同时也对后续加工如激光打码提出了挑战。封装材料的特性直接影响激光打码的效果：例如，环氧树脂对某些激光波长吸收率高，容易实现清晰标记，但若功率过高可能导致材料碳化或变形；硅胶封装则可能因弹性高而需要更精细的激光参数以避免标记模糊。

此外，COB封装的微型化趋势要求打码机具备高精度，以在有限空间内完成标记，且不损伤敏感的芯片结构。因此，在选择激光打码机前，必须首先分析封装材料的成分、厚度和热敏感性，以及生产环境中的速度需求。例如，在高速生产线上，激光打码机的响应时间和稳定性至关重要，否则可能成为瓶颈。

二、激光打码机类型及其适用性

激光打码机主要分为光纤激光、CO2激光和紫外激光等类型，每种适用于不同的COB封装场景。光纤激光打码机通常波长在1μm左右，功率范围广（10W至100W以上），适用于金属和大多数塑料材料，如环氧树脂封装的COB产品。它的优点是打码速度快、精度高（可达微米级），且维护成本低，适合大批量生产。但如果封装材料为高反射性陶瓷，光纤激光可能效率较低，需调整参数。CO2激光打码机波长在10.6μm，主要用于非金属材料，如硅胶或某些聚合物封装，其热影响较大，可能引起材料轻微变形，因此在选择时需测试热敏感性。

紫外激光打码机波长较短（约355nm），热影响小，适用于敏感材料如薄层环氧树脂或带有涂层的COB封装，能实现“冷加工”以避免热损伤，但设备成本较高，适合高精度应用。此外，新兴的绿光激光打码机也在某些特殊材料中表现出色。选择时，应结合封装材料的吸收光谱进行测试：一般建议与供应商合作，使用样品进行打码实验，评估标记的清晰度、耐久性和对封装完整性的影响。

三、关键选择因素：从材料兼容性到生产效率

在选择COB激光打码机时，需综合考虑多个因素，以确保与封装工艺的完美匹配。首先，材料兼容性是基础。不同封装材料对激光的吸收率不同：例如，环氧树脂通常对光纤激光吸收良好，可实现深色、持久的标记；而陶瓷封装可能需CO2激光以避免反射问题。实际应用中，可通过光谱分析或试打码来确定最佳激光类型和参数（如功率、频率和扫描速度）。

其次，打码要求和精度至关重要。COB封装往往涉及微小区域（如毫米级标记），因此激光打码机需具备高分辨率（例如，光束质量M2<1.5）和稳定定位系统。如果标记内容包括二维码或条形码，还需确保可读性，这可能需要集成视觉系统进行实时校正。

第三，生产环境和效率因素不可忽视。在自动化生产线上，激光打码机应支持高速打码（如每秒多个标记），并具备易集成性，例如通过PLC或工业以太网接口。同时，设备的可靠性和维护需求也需评估：光纤激光打码机通常寿命长（可达10万小时），但CO2激光管可能需要定期更换。最后，成本效益分析包括初始投资、运营成本（如耗电和耗材）以及潜在停机损失。

建议进行投资回报率计算，优先选择性价比高的机型，例如在中小批量生产中，紫外激光可能不经济，而光纤激光更具优势。

四、实际应用建议与案例分析

在实际应用中，选择COB激光打码机应遵循“测试-优化-集成”的流程。例如，一家LED制造商在COB封装中使用环氧树脂材料，最初选用标准CO2激光打码机，但发现标记边缘模糊且偶尔导致封装层微裂。通过测试，他们切换到50W光纤激光打码机，调整功率至30W、频率为20kHz，实现了清晰、无损伤的标记，生产效率提升20%。另一个案例涉及汽车电子COB封装，其中使用硅胶封装，对热敏感性强。厂商采用紫外激光打码机，在低功率下完成精细标记，避免了材料变形，同时通过集成自动化系统，实现了在线质量检测。

总体建议包括：与专业供应商合作，进行样品打码测试；定期校准设备以应对材料批次变化；并培训操作人员，以应对参数调整。此外，考虑到环保和安全，选择激光打码机时需确保符合行业标准，如CE认证，并提供防护措施以防止激光辐射。

总之，根据COB封装工艺选择激光打码机是一个多维度决策过程，需平衡材料特性、打码需求、生产效率和成本。通过科学分析和实践测试，企业可以优化生产流程，提升产品价值。随着技术进步，智能激光打码机正融入AI和物联网功能，未来可能实现更自适应的打码解决方案。

五、常见问答

1.问：什么是COB封装工艺？它在电子制造中有什么优势？

答：COB封装工艺是一种电子组装技术，将裸芯片直接粘贴到PCB上，通过引线键合连接电路，并用环氧树脂等材料封装保护。其优势包括高集成度、优良的散热性能、小型化设计以及增强的抗振动和抗干扰能力，广泛应用于消费电子、汽车和医疗设备等领域，以实现更紧凑可靠的电路设计。

2.问：为什么在COB封装中常使用激光打码而不是其他标记方法？

答：激光打码在COB封装中受欢迎，是因为它能提供永久、高精度的标记，无接触式加工避免了物理损伤，适合微型化封装。相比之下，喷墨或机械雕刻可能引入污染或应力，且耐久性较差。激光打码还支持高速自动化，易于实现产品追溯和防伪，符合现代制造业的严格标准。

3.问：如何根据COB封装材料选择激光打码机的类型？

答：选择激光类型需基于封装材料的吸收特性：环氧树脂和多数塑料适合光纤激光，因其高吸收率和精度；硅胶或弹性材料可能需紫外激光以减少热影响；陶瓷等高反射材料则推荐CO2激光。建议进行材料测试，例如使用光谱仪分析吸收峰值，或与供应商合作试打码，以确定最佳波长和功率参数。

4.问：激光打码机的功率对COB封装打码效果有何影响？应如何调整？

答：功率直接影响打码的深度、速度和清晰度。功率过高可能导致封装材料碳化、变形或芯片损伤；功率过低则标记浅淡、不持久。在COB封装中，一般从低功率开始测试，逐步调整至最佳值（例如，环氧树脂封装常用20-50W光纤激光）。同时，需结合频率和扫描速度优化，以确保标记质量而不影响封装完整性。

5.问：在COB封装激光打码过程中，常见挑战有哪些？如何解决？

答：常见挑战包括材料热敏感性引起的变形、打码位置精度不足，以及表面不平整导致标记不均。解决方法包括：选择热影响小的激光类型（如紫外激光）；使用高精度振镜和视觉定位系统；优化打码参数并通过样品测试验证。此外，定期维护设备和培训操作人员可以减少故障率，提高整体生产效率。
