COB在线镭雕设备在MiniLED封装线的应用与挑战

随着显示技术向更高分辨率、更小间距和更优画质的方向飞速发展，MiniLED技术已成为连接传统LED与MicroLED的关键桥梁。在众多封装方案中，芯片直接板上封装（Chip-on-Board,COB）因其高可靠性、高对比度和无缝显示等优势，在MiniLED领域占据了核心地位。然而，COB技术也带来了新的生产挑战，尤其是在微小芯片的识别、追溯和品质管理方面。

在此背景下，COB在线镭雕设备应运而生，成为保障MiniLEDCOB封装线高效、高质、高良率运行的关键一环。

一、COB在线镭雕设备的原理与核心功能

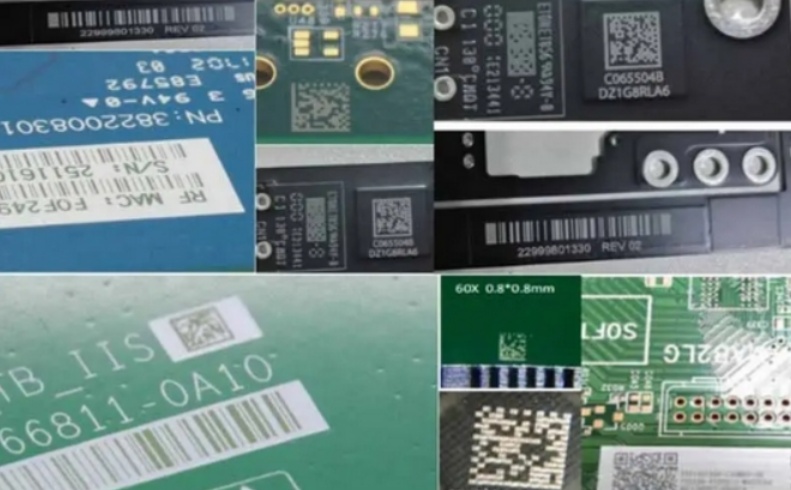

COB在线镭雕，本质上是一种集成在生产线上的精密激光打标系统。它通常位于固晶和键合工序之后，利用高精度的振镜控制系统，将高能量的激光束聚焦在LED芯片表面或基板特定区域，通过物理或化学变化，雕刻出肉眼难以辨识的微型二维码、数据矩阵码或字符。

其核心功能包括：

1.唯一身份标识（UID）：为每一颗MiniLED芯片或每一个像素单元赋予全球唯一的“身份证”。这个标识包含了芯片的坐标、批次、波长、电压等关键信息。

2.精准追溯：通过读取镭雕的码，可以追溯该芯片从原材料、固晶位置、到后续测试、分档乃至成品模组的全生命周期数据。

3.过程监控与良率提升：在后续的AOI（自动光学检测）和电性测试环节，通过识别镭雕码，可以快速定位并剔除不良品，并统计分析缺陷的分布规律，从而优化前段工艺参数。

二、COB在线镭雕在MiniLED封装线的具体应用

1.实现芯片级精准打标与数据绑定

MiniLED芯片尺寸微小（通常小于100μm），在巨量转移后，数以万计的芯片被密集地封装在基板上。传统的标签或基板打标方式无法将缺陷精确关联到具体的某一颗芯片。在线镭雕通过在芯片表面直接打标，实现了“物与数据”的精确绑定。当测试发现某个坐标点的芯片亮度偏低或波长异常时，系统能立刻知道是哪一个批次的哪一颗芯片出了问题。

2.赋能主动式修复与重工

对于高价值的MiniLED背光或直显模组，坏点修复是提升良率的关键。在线镭雕系统与高精度相机系统联动，能精确识别出被标记为不良的芯片位置。随后，修复设备（如激光移除设备）可以根据镭雕码提供的位置信息，精准地烧蚀掉不良芯片，并为后续的补晶工序提供精确的坐标指引，极大提升了修复效率和成功率。

3.支撑全流程数字化与智能分析

镭雕码是贯穿整个生产线的数据载体。从固晶后打标，到点亮测试、色彩校正、模组组装，每一个环节都会将检测数据与该码关联。这使得制造商能够构建一个完整的“数字孪生”生产流程，通过大数据分析，快速定位工艺瓶颈，预测设备维护周期，实现从“经验驱动”到“数据驱动”的智能制造转型。

4.满足高端客户的溯源需求

在车载显示、高端商业显示等对可靠性要求极高的领域，客户往往要求提供从芯片到模组的完整溯源报告。COB在线镭雕技术为此提供了坚实的技术基础，确保了产品品质的可控与透明。

三、COB在线镭雕技术面临的挑战

尽管优势显著，但在MiniLED的微缩化趋势下，COB在线镭雕技术也面临着严峻的挑战：

1.对芯片的潜在损伤风险

激光打标是一个热加工过程，高能量的激光作用于微米级的GaN或Si材料上，可能产生热影响区（HAZ），导致芯片侧壁产生微裂纹、晶格损伤，或者引起荧光粉的性能衰减。这些微观损伤可能在初期测试中无法发现，但会影响芯片的长期可靠性和寿命。因此，对激光波长、功率、脉宽、频率等参数的精确控制至关重要。

2.精度与一致性的极致要求

MiniLED芯片间距不断缩小，留给打标的区域极其有限。这就要求镭雕设备必须具备极高的定位精度（通常要求在±5μm以内）和重复定位精度。同时，要在数万甚至数百万个点上实现完全一致的打标深度和清晰度，对激光器的稳定性、振镜的动态性能以及视觉定位系统的算法都是巨大的考验。

3.与生产节拍的协同挑战

MiniLED生产线追求极高的产能和节拍。在线镭雕作为一道新增工序，其打标和读取速度必须跟上生产线的整体节奏，不能成为瓶颈。这要求设备具备高速振镜和多光束并行处理能力，同时对运动控制与生产线PLC的同步性提出了极高要求。

4.识读率与码制选择

在微小的芯片表面打标，其二维码尺寸可能只有30x30μm。如此微小的码，要保证在后续各个工序环节（如点胶、烘烤后）仍能被读码器稳定、快速地识别，难度非常大。码制的选择（如DataMatrix码的抗污染能力强）、打标对比度的优化、以及读码器景深和光照的配合，都是需要不断优化的课题。

5.综合成本考量

高精度的激光器、进口振镜、高性能视觉系统和复杂的系统集成，使得COB在线镭雕设备的初始投资成本较高。制造商需要在提升良率、实现溯源带来的长期价值与当前设备投入之间进行权衡。

四、总结与展望

COB在线镭雕设备是MiniLED迈向高端制造和智能化生产的“赋能者”与“守望者”。它通过赋予每一颗微小芯片独特的数字身份，构建了连接物理世界与数据世界的桥梁，为实现精准品控、主动修复和全流程追溯提供了可能。

未来，随着激光技术的进步（如超快激光的应用能减少热损伤）、AI视觉识别能力的提升以及设备成本的优化，COB在线镭雕技术将变得更加精密、高效和可靠。它不仅是MiniLED封装线的标准配置，更将作为核心技术，推动整个微显示产业向更高质量、更高可靠性的新纪元迈进。

常见问题：

Q1:为什么COB封装特别需要在线镭雕，而传统的SMD（表面贴装器件）封装对此需求不那么强烈？

A1:主要有两个原因：一是集成度，COB将大量裸芯片直接集成在基板上，芯片间距极小且没有独立的支架封装，无法像SMD那样在单个器件上贴标签。二是可修复性，SMD灯珠坏了通常是整颗更换，而COB的优势在于可以对单个坏点芯片进行精准修复，这就必须依赖镭雕提供的唯一身份标识和精准坐标来实现。因此，在线镭雕是发挥COB技术优势的必要前提。

Q2:在如此微小的芯片上打标，如何确保不会影响芯片的光学性能和可靠性？

A2:这是一个核心挑战。解决方案包括：1.激光选型：选用对材料热影响小的激光器，如紫外激光或超快皮秒/飞秒激光，它们通过“冷加工”机制，能极大减少热损伤。2.参数优化：通过大量DOE（实验设计）找到最佳的打标功率、速度和频率组合，在确保码的识读率和对比度的前提下，将能量输入控制在安全阈值内。3.区域选择：将码打在芯片的非出光区域，如侧壁或特定的预留打标区，从根本上避免对主光区的干扰。

Q3:在线镭雕设备的“在线”二字具体体现在哪里？它如何与生产线其他设备协同工作？

A3:“在线”指的是设备被无缝集成到自动化产线中，作为其中一个工艺站，而非独立的离线工作站。其协同工作流程如下：首先，上游设备（如固晶机）完成芯片贴装；然后，传送装置将基板运送到镭雕工位；视觉系统进行精确定位，引导激光完成打标；打标完成后，数据（码值与其物理坐标）被上传至MES（制造执行系统）；最后，基板被送至下一工序（如AOI测试）。整个过程全自动，节拍与生产线同步，数据实时上传共享。

Q4:除了MiniLED，这项技术还能应用于其他领域吗？

A4:完全可以。任何对微小单元有精准追溯和质量管理需求的领域，都是COB在线镭雕技术的潜在应用场景。例如：

半导体封装：在Waferlevel封装中，对单个Die进行打标追溯。

MicroLED：这是MiniLED的下一代技术，对打标的精度和无损性要求更高。

集成电路板（PCB/FPCA）：对板上的关键元器件或特定区域进行身份标识。

医疗器件：在微流控芯片、可植入医疗设备等微小部件上打标，满足严格的UDI（唯一设备标识）法规要求。

Q5:对于计划引入COB在线镭雕设备的企业，您有什么建议？

A5:建议重点关注以下几点：

1.工艺验证先行：在设备选型前，务必用自家的芯片和基板进行充分的打标工艺实验，评估其对芯片性能的真实影响。

2.考察系统集成能力：供应商不仅要提供硬件，更要有强大的软件集成能力，确保设备能与您的MES、数据库及前后道设备顺畅通信。

3.关注综合效率（OEE）：除了打标速度，更要关注设备的综合效率，包括其uptime（正常运行时间）、识读率以及与生产线节拍的匹配度。

4.评估长期成本：除了设备采购成本，还应考虑耗材（如激光器寿命）、维护成本以及因提升良率所带来的长期回报（ROI）。选择一个技术领先、服务可靠的合作伙伴至关重要。
