替代传统治具的视觉定位打标方案：高精度与灵活性的革新

在现代制造业中，打标工艺广泛应用于产品标识、追溯和质量管理。传统打标方案通常依赖机械治具（夹具）固定工件，通过预设坐标进行打标。然而，随着多品种、小批量生产需求的增长，传统治具的局限性日益凸显：治具设计制作周期长、成本高，且缺乏灵活性，难以适应工件尺寸或位置的变化。为此，基于机器视觉的定位打标方案应运而生，成为替代传统治具的高效解决方案。该方案通过视觉系统实时识别工件位置，引导打标设备精准作业，显著提升了生产的智能化水平和适应性。

一、视觉定位打标方案的核心原理

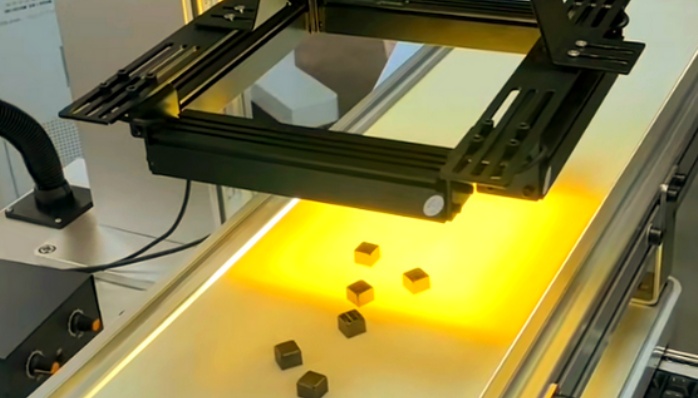

视觉定位打标系统主要由三部分组成：图像采集单元、处理控制单元和执行打标单元。其工作流程如下：首先，工业相机（如CCD或CMOS传感器）对传送带或工作台上的工件进行图像采集；接着，图像处理软件（基于算法如边缘检测、模板匹配或深度学习）提取工件的关键特征（如轮廓、孔位或标识点），并计算其相对于打标头的精确位置和角度偏差；最后，控制系统将校正后的坐标数据发送给打标设备（如激光打标机或喷码机），完成动态定位打标。整个过程无需物理治具固定，仅需在软件中预设工件的理论模型，即可实现“所见即所打”的精准操作。

二、与传统治具方案的对比优势

1. 提升灵活性与效率：传统治具需针对不同工件定制，换型时调整耗时，而视觉系统仅需更新软件参数即可适配新工件，大幅缩短生产准备时间。例如，在汽车零部件行业，同一生产线需处理多种型号的零件，视觉方案可快速切换打标程序，避免治具更换导致的停机损失。

2. 降低成本与复杂度：治具的设计、加工和维护成本较高，尤其对于复杂形状工件。视觉方案减少了物理治具的投入，同时降低了仓储和管理负担。此外，它能够补偿工件的摆放误差，减少因定位不准导致的废品率，从而节约材料成本。

3. 实现高精度与可靠性：传统治具易受磨损或变形影响，精度随使用时间下降。视觉系统通过实时图像反馈，可自动校正位置偏差，打标精度通常可达±0.1mm甚至更高，适用于精密电子元件或医疗器械等高标准行业。

4. 增强可追溯性：视觉系统可与MES（制造执行系统）集成，在打标前验证工件身份（如读取二维码），确保标识内容与产品匹配，进一步提升质量管控水平。

三、应用场景与实施要点

视觉定位打标方案已广泛应用于汽车、电子、家电等行业。例如，在电子芯片打标中，芯片在托盘上可能存在微小偏移，视觉系统能精准定位每个芯片的表面，确保标识清晰可读；在金属加工中，它可应对热变形或加工误差带来的位置变化。实施时需注意以下要点：

- 硬件选型：根据工件特性选择适当分辨率的相机和照明方案（如背光或侧光），以增强图像对比度。

- 软件算法优化：针对复杂环境（如反光或遮挡），需采用鲁棒性强的算法，并结合标定技术消除光学畸变。

- 系统集成：确保视觉系统与打标设备、传送机构协同工作，通过PLC（可编程逻辑控制器）实现自动化流程。

四、总结

视觉定位打标方案通过“软替代”突破了传统治具的物理约束，体现了工业4.0下智能化制造的核心理念。它不仅提升了生产效率和灵活性，还降低了长期成本，为多品种、定制化生产提供了关键技术支撑。随着视觉算法和硬件技术的进步，这一方案将在更多领域取代传统方法，推动制造业向数字化、自适应方向持续演进。
