COB激光打标工艺流程全解析：7步精准实现高质量标记与广泛应用

在当今精密电子制造领域，对产品标识的要求越来越高：既要清晰永久，又不能损伤内部敏感的芯片。COB（ChiponBoard）技术作为一种先进的集成电路封装技术，已广泛应用于各类智能卡、传感器、LED显示屏模组等产品中。而在COB封装完成后，在其黑色环氧树脂胶体表面进行打标，是整个工艺流程中至关重要的一环。本文将深入解析COB激光打标工艺的全流程，揭示其如何实现高效、精准、无损的标记。

一、什么是COB激光打标？

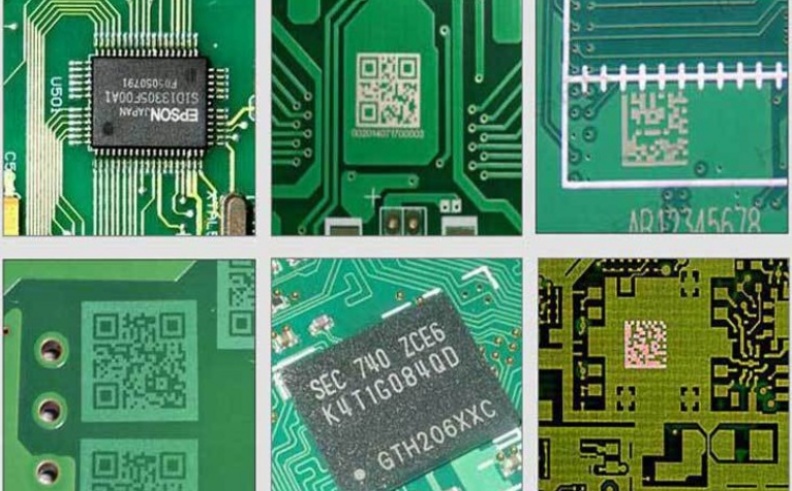

COB激光打标，特指使用特定波长的激光器（通常是光纤激光器或紫外激光器），在已完成封装的COB模块的黑色环氧树脂胶体表面，通过激光与物质相互作用，灼刻出所需的文字、图形、二维码或序列号等信息。

其核心挑战在于：在不损伤下方脆弱的芯片、金线和电路的前提下，在粗糙且颜色较深的树脂表面形成高对比度、清晰耐久的标记。

二、COB激光打标工艺流程（7步详解）

整个COB激光打标工艺是一个精密、连贯的系统工程，其标准流程可分为以下七个核心步骤：

第一步：来料检验与准备

在打标前，必须对COB半成品进行严格检验。检查内容包括：

胶面平整度：确保环氧树脂胶面平整、无气泡、无凹陷，否则会导致打标深浅不一。

清洁度：胶体表面需洁净，无油污、灰尘或其他污染物，以免影响激光吸收和标记效果。

电路功能：通过电性能测试，确保芯片功能正常，避免对不良品进行无效加工。

第二步：夹具设计与定位

这是确保打标精度的基础。根据COB模块的尺寸和形状，设计专用的治具（夹具）。治具的作用是：

精确定位：将COB模块牢牢固定在同一位置，保证每个产品打标位置的一致性。

快速换型：便于在生产不同型号产品时快速更换，提升生产效率。

防静电保护：治具材料通常具备防静电功能，保护内部芯片免受静电损伤。

第三步：图形/内容设计

使用激光打标机配套的软件（如EZCAD等），设计需要打标的标记内容。这可以是：

固定内容：如公司Logo、产品型号、认证标志等。

可变数据：如序列号、二维码、生产日期、批次号等。软件支持数据库连接，可实现自动流水号生成和跳变。

第四步：激光参数调试（核心环节）

这是整个工艺的灵魂，直接决定标记质量和产品良率。调试的核心参数包括：

激光功率：功率过高会烧穿胶体，损伤金线；功率过低则标记不清。需找到最佳临界值。

打标速度：激光头移动的速度。速度过快标记浅，过慢则可能导致材料过度碳化。

频率：激光脉冲的重复频率。调整频率可以改变作用于材料上的热积累，影响标记的颜色和深度。

填充线间距：对于图形或文字的填充密度。间距过大会有扫描线痕迹，过小则效率低且热影响区大。

场镜选择：决定打标范围和精细度。通常COB打标范围较小，选用焦距合适的场镜以获得更小的光斑和更高的精度。

调试目标是在树脂表面产生一个“发泡”或“浅色化”的物理化学反应，形成与黑色背景对比鲜明的白色或浅灰色标记，而非“烧蚀”出深坑。

第五步：视觉定位与对焦

对于高精度要求的COB产品，会采用CCD视觉定位系统。系统通过摄像头捕捉产品上的特征点（如边角或预先制作的标记），与软件中预设的坐标进行比对，自动补偿产品因治具公差或放置偏差带来的位置偏移，确保打标内容始终落在指定区域。同时，激光头通过自动对焦系统，确保激光焦点精确落在胶体表面。

第六步：执行打标与实时监控

所有参数设置并定位无误后，启动打标程序。激光束按照预设的路径和参数在胶体表面进行扫描，完成标记。现代激光设备通常配备实时监控系统，监测激光输出状态，确保过程稳定。

第七步：标记质量检验与清洁

打标完成后，取下产品进行最终检验。

外观检验：在适当的光源下，人工或使用机器视觉系统检查标记的清晰度、对比度、完整性和位置准确性。二维码等需进行识读率测试。

清洁：使用软毛刷或离子风机轻轻去除打标过程中产生的微量烟尘残留，保持产品洁净。

至此，一个完整的COB激光打标流程结束，产品可流入下一道组装或包装工序。

三、COB激光打标的优势

1.永久性标记：标记与产品本体同寿命，耐磨损、耐腐蚀、耐高温，无法轻易篡改。

2.非接触式加工：无机械应力，避免了传统印刷方式可能导致的物理损伤。

3.高精度与灵活性：可打印极细小的文字和复杂的二维码，软件控制内容，灵活多变。

4.环保高效：无需油墨、溶剂等耗材，属于清洁加工，运行成本低，效率高。

5.高一致性：计算机控制，确保亿万次打标效果高度一致。

四、应用领域

COB激光打标技术广泛应用于：

智能卡与RFID：银行卡、身份证、门禁卡等内部的COB模块。

传感器模组：CMOS图像传感器、生物识别传感器。

LED显示行业：LED显示屏的驱动与控制单元。

汽车电子：ECU（电子控制单元）、胎压监测模块。

消费电子：手机、穿戴设备内部的微型核心模块。

结语

COB激光打标工艺是现代微电子封装中一项不可或缺的精加工技术。它完美地平衡了“标记效果”与“芯片安全”之间的矛盾。通过严谨的工艺流程和精细的参数控制，它不仅赋予了产品独一无二的身份标识，更在微小方寸之间，展现了高端制造业的智能化、精密化与可靠性水平。随着物联网和智能设备的普及，这项技术的地位将愈发重要。

关于COB激光打标的5个问答（FAQ）

Q1：为什么COB激光打标通常选择光纤或紫外激光器？

A1：这主要取决于材料对激光波长的吸收率。COB封装的黑色环氧树脂对1064nm（近红外，光纤激光器）和355nm（紫外）波长的激光有很好的吸收效果。光纤激光器热效应相对明显，通过精确控制可实现树脂的“发白”效果；而紫外激光器属于“冷加工”，几乎无热影响，能通过光化学作用直接破坏材料分子键实现标记，对芯片更安全，特别适用于超薄胶层或对热极度敏感的COB产品。

Q2：COB激光打标有时会出现标记不清或烧焦现象，主要原因是什么？

A2：这通常由以下原因造成：

参数不当：功率过高或速度过慢会导致材料过度碳化（烧焦）；功率过低或速度过快则能量不足，标记不清。

焦距不准：激光焦点没有准确落在工件表面，导致光斑能量密度不足。

材料不均：不同批次的环氧树脂配方可能存在微小差异，导致对激光的吸收率变化。

胶面污染：表面的油污会影响激光能量的吸收和转化。

Q3：COB激光打标会损伤内部的芯片和金线吗？如何避免？

A3：在参数设置正确的情况下不会。避免损伤的关键在于：

精确控制能量：将激光能量严格控制在仅能改变树脂表面颜色（发生物理化学变化）的阈值内，而不足以烧蚀穿透胶体层。

严格控制打标深度：COB的封装胶体有一定厚度，激光标记仅在表面几微米到十几微米的深度进行，远未到达芯片和金线所在的位置。

工艺验证：在新产品导入时，会通过金相切片分析等方式，验证打标工艺对内部结构无任何影响。

Q4：COB激光打标的二维码，其数据容量和识读率如何保证？

A4：为保证高识读率：

选择合适的二维码类型：如DataMatrix码因其可靠性高而被广泛采用。

保证足够的对比度：浅色标记与深色背景的对比度是识读的基础。

控制模块尺寸：在有限的打标区域内，合理设计二维码的模块（黑白小方块）大小，确保扫码设备能够清晰分辨。

预留静区：在二维码周围预留足够的空白区域。

进行识读测试：使用工业级读码器进行验证，确保识读率达到99.5%以上。

Q5：相比传统的油墨印刷，COB激光打标的成本和效益如何？

A5：从初始投资看，激光设备成本高于油墨印刷机。但从长期和综合效益看，激光打标更具优势：

运行成本低：无需持续购买油墨、溶剂、印版等耗材。

无废品废液：环保合规成本低。

生产效率高：数字化工序，无需制版、换版，打标速度极快。

质量与价值提升：提供永久性、防伪的标记，提升了产品的可靠性和品牌形象。

维护简单：设备稳定性高，维护工作量小。

因此，对于追求高品质、高效率和长期生产的制造商而言，COB激光打标的总体拥有成本（TCO）和投资回报率（ROI）更具竞争力。
