CCD视觉定位激光打标机vs传统夹具定位：全面比较与FAQ

激光打标技术在现代制造业中广泛应用，用于在产品表面进行永久性标记，如序列号、二维码、商标等。定位系统是激光打标的关键环节，直接影响标记的精度和效率。传统上，夹具定位是主流方法，它通过物理夹具固定工件，确保打标位置一致。但随着技术的发展，CCD视觉定位激光打标机逐渐兴起，它利用图像传感器和计算机视觉技术实现高精度定位。

本文将比较这两种方法，分析其优缺点、适用场景，并探讨未来趋势。通过本文，读者可以更好地选择适合自身生产需求的定位方案。

CCD视觉定位激光打标机基于电荷耦合器件（CCD）相机和图像处理软件，能够实时捕捉工件图像，识别位置偏差，并自动调整激光打标路径。相比之下，传统夹具定位依赖机械夹具来固定工件，通常需要针对不同产品定制夹具，适用于标准化生产。随着工业4.0和智能制造的推进，视觉定位系统因其灵活性和高精度而备受青睐，但传统夹具定位在成本和大批量生产中仍有其优势。下文将深入比较这两种技术，帮助读者在效率和成本之间找到平衡。

主体

CCD视觉定位激光打标机的工作原理与特点

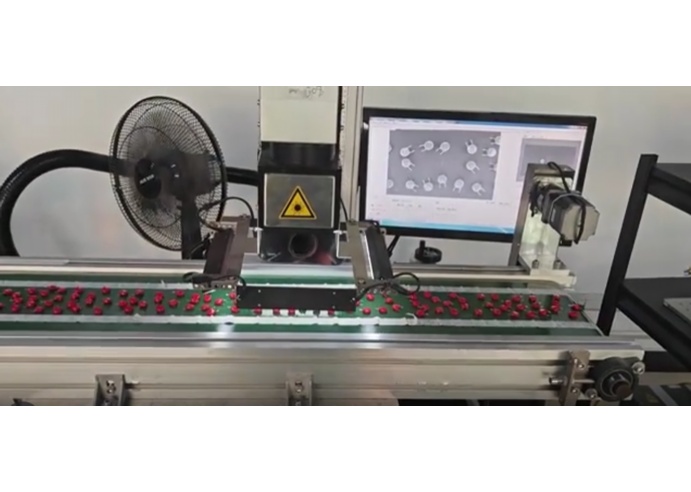

CCD视觉定位激光打标机集成了CCD相机、光源、图像处理软件和激光打标头。工作流程通常包括：首先，CCD相机拍摄工件的图像；然后，图像处理软件分析图像，识别工件的特征点或标记区域，计算位置偏移；最后，系统调整激光打标头的路径，确保标记准确落在目标位置。这种技术依赖于高分辨率相机和先进算法，能够处理复杂形状和多种材质的工件。

优点：

-高精度和灵活性：CCD视觉系统可实现微米级定位精度，并能适应不同尺寸、形状的工件，无需更换夹具。例如，在电子行业，它可以处理微小的PCB板或柔性元件，减少人为误差。

-自动化和效率：通过实时图像处理，系统能快速识别和校正位置，大大缩短设置时间，适合小批量、多品种生产。统计显示，视觉定位可将打标效率提升20-30%。

-减少人力依赖：自动化程度高，降低了操作员技能要求，同时减少了因夹具磨损或安装不当导致的误差。

缺点：

-高初始成本：CCD视觉系统包括相机、软件和集成设备，投资较高，通常在数万到数十万元人民币，远高于传统夹具。

-环境敏感性：系统对光照、灰尘和振动敏感，需在受控环境中运行，否则可能影响图像质量。

-维护复杂：需要定期校准软件和硬件，维护成本较高，且依赖专业技术人员。

传统夹具定位的工作原理与特点

传统夹具定位是一种机械式方法，通过定制夹具（如卡盘、定位销或真空吸盘）将工件固定在特定位置，确保激光打标时位置一致。夹具通常根据产品图纸设计，使用金属或塑料制成，适用于重复性高的生产流程。

优点：

-低成本和高可靠性：夹具制造简单，成本较低（单个夹具可能仅需几百元），且机械结构稳定，不易受环境干扰，适合大批量生产。

-简单易用：操作直观，无需复杂培训，维护简单，只需定期检查夹具磨损。

-一致性高：在标准化生产中，夹具能保证每个工件的定位一致，减少变量。

缺点：

-灵活性差：每个新产品都需要定制夹具，设计制造周期长，不适合频繁换线的生产环境。

-精度受限：精度依赖夹具制造质量，长期使用后夹具可能磨损，导致定位偏差，通常精度在0.1mm左右，低于视觉系统。

-设置时间长：更换产品时，需重新安装和调整夹具，增加了停机时间，影响整体效率。

综合比较：精度、效率、成本和应用场景

在精度方面，CCD视觉定位通常优于传统夹具。视觉系统可实现0.01mm以下的定位精度，而夹具定位受限于机械公差，一般精度在0.05-0.1mm。例如，在医疗设备或半导体行业，视觉定位能确保微小元件的精准标记，而夹具可能因累积误差导致废品率上升。

效率上，视觉定位在换线和小批量生产中占优。它无需物理调整，通过软件即可切换产品，设置时间可缩短50%以上。相反，夹具定位在大批量稳定生产中效率高，但换线时可能耗时数小时。成本方面，传统夹具初始投资低，但长期来看，夹具定制和更换可能累积成本；视觉定位初始成本高，但通过减少废品和提高灵活性，能在高混合生产中实现更快投资回报。

应用场景差异明显：CCD视觉定位适用于电子、汽车、航空航天等需要高精度和灵活性的行业，尤其适合产品迭代快的环境；传统夹具定位则更适合金属加工、家电等标准化大批量生产，其中产品设计稳定，成本控制严格。

未来趋势与选择建议

随着人工智能和物联网的发展，CCD视觉定位正与AI结合，实现更智能的缺陷检测和自适应调整，未来成本可能下降，普及率提高。传统夹具定位则通过模块化设计提升灵活性，但总体趋势是向视觉系统倾斜。选择时，企业需评估生产需求：如果产品多样、精度要求高，且预算充足，CCD视觉定位是理想选择；如果生产标准化、成本敏感，传统夹具定位更经济实用。总之，两者并非互斥，许多工厂采用混合方案，在关键工序使用视觉系统，其他部分保留夹具定位。

结论

CCD视觉定位激光打标机和传统夹具定位各有优劣，选择取决于具体生产环境。视觉定位以高精度和灵活性引领智能制造潮流，尤其适合多品种、小批量场景；而传统夹具定位以低成本和可靠性在大批量生产中站稳脚跟。企业应结合自身产品类型、预算和效率需求进行决策，未来可关注技术融合，以提升整体竞争力。通过本文的比较，希望读者能做出明智选择，推动生产优化。

FAQ问答

1.什么是CCD视觉定位激光打标机？它如何工作？

CCD视觉定位激光打标机是一种集成CCD相机和图像处理技术的激光打标设备。它通过相机拍摄工件图像，软件分析特征点（如边缘或标记），计算位置偏差，并自动调整激光路径以实现精准打标。例如，在手机零件打标中，系统能识别每个零件的独特位置，确保二维码标记一致。这种技术适用于高精度需求，减少了人为干预，提升了自动化水平。

2.传统夹具定位有哪些主要优缺点？

传统夹具定位的优点包括成本低、操作简单和可靠性高，适合大批量标准化生产，例如在汽车部件打标中，夹具能快速固定零件，确保标记位置一致。缺点在于灵活性差，每个新产品需定制夹具，增加了设计和制造成本；同时，精度受夹具磨损影响，长期使用可能导致偏差，不适合多品种生产环境。总体而言，它是一种经济但适应性较低的方法。

3.CCD视觉定位比传统方法更精确吗？为什么？

是的，CCD视觉定位通常更精确。因为它使用实时图像处理，能检测微米级的位置变化并自动校正，而传统夹具定位依赖机械固定，精度受限于夹具制造公差和磨损。例如，视觉系统可实现0.01mm精度，而夹具可能只有0.1mm，在精密电子行业，这种差异能显著降低废品率。但视觉系统对环境要求高，需避免光照干扰，以保持精度稳定。

4.在什么情况下应该选择CCD视觉定位？

选择CCD视觉定位时，应考虑产品多样性、精度要求和生产批量。如果企业生产小批量、多品种产品（如定制化电子元件或医疗设备），且需要高精度和快速换线，视觉定位是理想选择。此外，如果预算允许，并希望减少人力依赖和长期运营成本，视觉系统能带来更高回报。相反，如果产品标准化、批量大，且成本控制严格，传统夹具可能更合适。

5.CCD视觉定位系统的维护成本高吗？需要注意什么？

CCD视觉定位系统的维护成本相对较高，主要包括定期校准相机和软件更新、清洁光学部件以及更换光源等，年维护费用可能占初始投资的5-10%。需要注意的是，系统对环境敏感，应保持工作区域清洁、光照稳定，并避免振动；同时，操作人员需接受培训，以处理常见故障。尽管维护复杂，但通过预防性保养，可以延长设备寿命并确保精度，总体而言，在高价值生产中，这些成本常被效率提升所抵消。
