CCD视觉定位激光打标机专用治具开发

在现代制造业中，激光打标技术因其高精度、非接触性和持久性而被广泛应用于产品标识、追溯和装饰。CCD视觉定位激光打标机结合了计算机视觉技术，通过摄像头（CCD）实时捕捉产品位置，实现自动对位和精准打标，大大提升了生产效率和准确性。然而，这种设备的性能高度依赖于专用治具的设计与开发。治具，即夹具或工装，用于固定和定位产品，确保在打标过程中工件稳定、位置一致。

本文将详细探讨CCD视觉定位激光打标机专用治具的开发过程，包括设计原则、制造步骤、应用优势以及未来趋势，旨在为相关行业提供实用参考。

一、引言：CCD视觉定位激光打标机概述

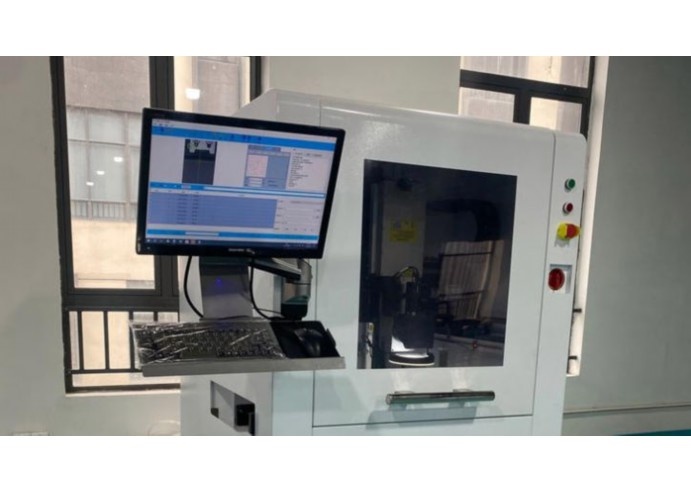

CCD视觉定位激光打标机是一种集成了光学成像和激光技术的先进设备。它通过CCD摄像头采集工件图像，利用图像处理算法识别定位点，自动调整激光焦点和路径，实现对不规则或移动工件的精准打标。这种技术广泛应用于电子、汽车、医疗器械和包装行业，例如在芯片上标记序列号、在金属部件上雕刻二维码等。与传统的机械定位相比，CCD视觉定位能适应更多样化的产品形状和尺寸，减少人工干预，降低误差率。

然而，CCD视觉定位系统的有效性很大程度上取决于治具的精度。专用治具不仅需要牢固固定工件，还需考虑光学兼容性，避免反光或遮挡影响图像采集。因此，开发一款高效、可靠的专用治具至关重要。它不仅能提升打标质量，还能延长设备寿命，降低维护成本。本文将系统介绍治具开发的全过程，从需求分析到实际应用，帮助读者理解其核心要素。

二、背景：治具在激光打标中的关键作用

治具在制造业中扮演着“隐形英雄”的角色，尤其在激光打标过程中，它直接影响到定位精度和生产效率。CCD视觉定位激光打标机通常用于高精度场景，如微电子元件或精密仪器，其打标误差需控制在微米级别。如果治具设计不当，可能导致工件晃动、位置偏移或图像失真，进而引发打标错误、产品报废甚至设备损坏。

专用治具的开发需综合考虑多个因素：首先是工件的物理特性，如尺寸、形状、材质（金属、塑料、陶瓷等）；其次是打标环境，包括温度、湿度和振动；最后是CCD系统的要求，例如摄像头视角、光照条件和反光控制。一个优秀的治具应具备高刚性、轻量化、易调整和长寿命等特点。例如，在开发用于PCB板打标的治具时，需采用防静电材料，并设计多点位固定结构，以适应不同板型。同时，治具还需与视觉系统协同工作，确保定位标记清晰可见，避免误判。

从经济角度而言，投资专用治具能带来显著回报。据统计，使用定制治具后，激光打标机的平均效率可提升30%以上，错误率降低至0.1%以下。这不仅减少了返工和浪费，还增强了产品追溯能力，符合工业4.0的智能化趋势。

三、治具开发过程：从设计到实施

开发CCD视觉定位激光打标机专用治具是一个系统工程，涉及多个阶段，包括需求分析、设计、原型制作、测试优化和批量生产。以下是详细步骤：

1.需求分析与规划：首先，与客户或生产部门沟通，明确治具的应用场景。例如，确定打标工件的类型（如圆柱形、平面或异形）、批量大小以及精度要求（如定位误差≤0.05mm）。同时，评估CCD视觉系统的参数，如分辨率、视野范围和光照强度。这一阶段需生成详细的需求文档，作为后续设计的依据。

2.概念设计与建模：基于需求，工程师使用CAD软件（如SolidWorks或AutoCAD）进行3D建模。设计时需考虑治具的夹持机制（如真空吸盘、机械夹爪或磁性固定），并确保其与激光打标机的接口兼容。例如，对于小型电子元件，可采用模块化设计，允许快速更换夹具头；对于大型工件，则需加强结构刚性，使用铝合金或碳纤维材料以减轻重量。视觉兼容性是关键，设计需避免尖锐边缘或反光表面，防止干扰CCD成像。

3.材料选择与制造：治具材料需根据工件特性选择。常见材料包括铝合金（轻便、耐腐蚀）、不锈钢（高强度、适用于高温环境）和工程塑料（绝缘、防震）。制造过程通常涉及CNC加工、3D打印或注塑成型。在制造中，需严格控制公差，确保定位面平整度在0.01mm以内。例如，一个典型的治具可能包含基准销、定位块和锁紧装置，所有这些部件都需经过精密加工和表面处理（如阳极氧化或镀层），以增强耐用性。

4.原型测试与优化：制作原型后，在真实打标环境中进行测试。使用CCD视觉系统检查定位准确性，并通过打标样本评估效果。常见问题包括图像模糊、定位漂移或夹持力不足。通过迭代优化，调整治具结构或材料。例如，如果测试中发现反光干扰，可在治具表面添加消光涂层；如果工件移位，可增加弹簧预紧机制。这一阶段可能涉及多次修改，直至达到理想性能。

5.批量生产与集成：完成优化后，进入批量生产阶段。同时，制定安装和维护指南，确保治具与激光打标机无缝集成。培训操作人员正确使用治具，并建立定期检查制度，以延长使用寿命。

整个开发周期通常需要2-4周，具体取决于复杂度。通过标准化流程，可以降低成本并提高可重复性。例如，一家汽车零部件厂商通过开发专用治具，成功将打标周期从5秒缩短至2秒，年产量提升50%。

四、应用与优势：治具带来的实际效益

CCD视觉定位激光打标机专用治具在多个行业中展现出巨大价值。在电子行业，它用于固定微芯片或电路板，确保二维码打标清晰可读，便于追溯；在医疗器械领域，治具帮助定位手术工具，实现无菌打标；在包装行业，则适用于瓶盖或标签的批量打标。这些应用不仅提升了产品质量，还支持个性化定制，满足市场需求。

治具的优势主要体现在以下几个方面：

-精度提升：通过稳定固定和视觉辅助，将打标误差控制在微米级，减少废品率。

-效率优化：自动化定位减少人工调整时间，实现连续生产，提高产能。

-成本节约：降低对高技能操作员的依赖，延长设备寿命，减少维护费用。

-灵活性增强：模块化设计允许快速切换治具，适应多品种、小批量生产。

-安全性改善：避免工件移动导致的激光偏移，保护操作人员安全。

例如，某智能手机制造商在引入专用治具后，其生产线打标准确率从95%提高到99.5%，同时人力成本降低20%。这体现了治具开发在智能制造中的核心地位。

五、结论与未来展望

总之，CCD视觉定位激光打标机专用治具的开发是提升现代制造业水平的关键环节。通过系统化的设计、测试和优化，治具能够充分发挥视觉定位技术的潜力，实现高精度、高效率的打标作业。未来，随着人工智能和物联网的发展，治具可能集成传感器和自适应控制，实现实时调整和预测性维护。行业应持续创新，推动治具向智能化、轻量化和环保化方向发展，以应对日益复杂的生产需求。

通过本文的探讨，我们希望读者能认识到治具开发的重要性，并在实际应用中借鉴相关经验，推动产业升级。

常见问题解答（FAQ）

1.问：什么是CCD视觉定位激光打标机？它如何工作？

答：CCD视觉定位激光打标机是一种结合了摄像头（CCD）和激光技术的设备，用于在产品表面进行精准标记。工作时，CCD摄像头先拍摄工件图像，通过图像处理算法识别定位点，然后自动调整激光束的焦点和路径，实现对工件的精确打标。这种方法适用于不规则形状或移动中的工件，能大幅提高精度和效率，常见于电子、汽车等行业。

2.问：为什么需要专用治具？普通夹具不行吗？

答：专用治具是针对特定工件和CCD视觉系统定制的，能确保工件稳定固定且不干扰图像采集。普通夹具可能无法提供足够的精度或兼容性，例如导致反光、遮挡或位置偏移，影响打标质量。专用治具通过优化设计和材料，能适应高精度需求，减少错误率，提升整体生产效率。

3.问：治具开发的关键步骤有哪些？需要多长时间？

答：关键步骤包括需求分析、概念设计、材料选择、原型制作、测试优化和批量生产。整个过程通常需要2-4周，具体时间取决于治具的复杂度和测试结果。例如，简单治具可能只需1-2周，而高精度或异形治具可能需要更长时间的迭代优化。

4.问：这种专用治具适用于哪些材料？会不会损坏工件？

答：专用治具可适用于多种材料，如金属、塑料、陶瓷和玻璃等。设计时会考虑工件的特性，使用软质夹持面或自适应结构，以避免划伤或变形。例如，对于易碎工件，可采用真空吸盘或缓冲材料；通过合理设计，治具能保护工件完整性，不会造成损坏。

5.问：如何维护和清洁治具？它的使用寿命是多久？
