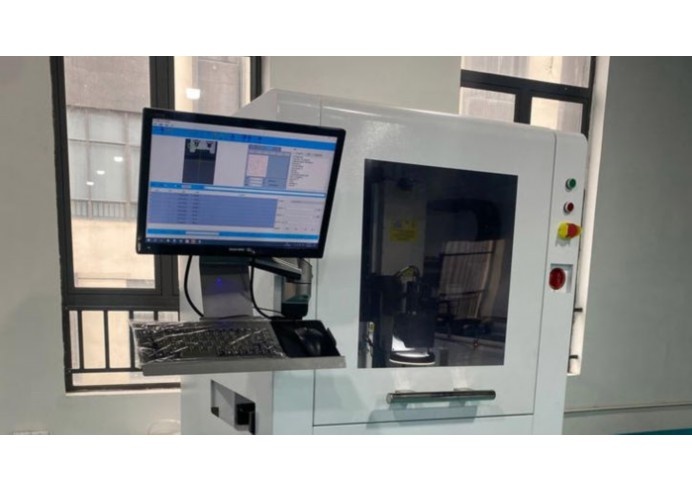

CCD视觉定位激光打标机软件定制接口技术解析

随着工业4.0时代的到来，智能制造对生产设备的精度、效率和灵活性提出了更高要求。CCD视觉定位激光打标机通过融合机器视觉与激光技术，实现了对工件的高精度识别与标刻。而软件定制接口作为设备的核心控制枢纽，不仅决定了设备的功能边界，更直接影响着系统集成能力与自动化水平。本文将深入解析该接口的技术架构、功能模块及实施要点。

一、核心功能架构

1.视觉定位接口

-坐标校正模块：通过模板匹配与特征提取，自动计算工件位置偏移量

-多标定系统：支持9点/12点标定法，适配曲面工件定位

-实时补偿机制：动态校正机械公差与热变形误差

2.激光控制接口

-功率调节接口：支持0-100%无级调节，精度达0.1%

-频率控制模块：脉冲频率范围20-80kHz可编程控制

-标刻轨迹规划：支持贝塞尔曲线插补与三维路径规划

3.数据通信协议

-标准通信：兼容ModbusTCP/RTU、OPCUA协议

-定制协议：支持与MES/ERP系统深度集成

-实时数据流：处理速度达1000fps的视觉数据流

二、定制开发流程

1.需求分析阶段

-现场工况调研（振动环境、光照条件等）

-工件特征分析（材质反光特性、定位特征等）

-生产节拍验证（视觉处理时间≤0.3s）

2.接口开发实施

-SDK二次开发：提供C++/C/Python多语言支持

-算法模块定制：根据特征点云数据优化匹配算法

-通信中间件：开发专用数据桥接中间件

3.系统集成测试

-精度验证：重复定位误差≤±0.01mm

-稳定性测试：连续72小时无故障运行

-兼容性测试：与主流PLC/机械手完成联调

三、典型应用场景

1.电子元器件追溯

-实现0201封装元件二维码标刻

-通过视觉校验标刻质量

-与SMT产线数据系统实时同步

2.医疗器械标识

-手术器械UDI码动态标刻

-异形器械三维定位

-无菌环境远程控制接口

3.汽车零部件追溯

-活塞头部深孔标刻定位

-涡轮叶片曲面自适应标刻

-与装配线机器人协同作业

四、技术优势

1.精度提升

-视觉定位精度：±2μm

-标刻重复精度：±5μm

-动态补偿响应：≤10ms

2.效率优化

-定位计算时间：≤80ms

-多工件并行处理：支持8工位同步标刻

-自动换型时间：≤15s

3.扩展能力

-支持最多16相机组网

-可扩展温度补偿模块

-预留AI质检接口

结语

专业的软件定制接口是释放CCD视觉定位激光打标机潜力的关键。通过深度定制的接口开发，不仅能实现设备与生产系统的无缝对接，更可构建具备自感知、自决策能力的智能标刻单元。随着边缘计算与人工智能技术的发展，下一代接口将融合深度学习算法，实现更复杂的视觉引导与质量判断功能。

FAQ常见问题解答

Q1：视觉定位系统对工作环境有哪些要求？

A：建议环境照度保持在500-1500lux，避免强直射光。设备应安装在振幅＜0.2mm的稳定基座上，环境温度控制在20±2℃。对于反光工件需配备偏振滤镜，深色工件建议使用940nm红外光源。

Q2：接口支持哪些常见的工业通信协议？

A：标准版本支持ModbusTCP（端口502）、Profinet、EtherNet/IP等实时以太网协议。专业版额外支持OPCUA（端口4840）、MQTT工业物联网协议，并可定制开发与西门子、三菱等主流PLC的专用驱动。

Q3：系统如何处理视觉定位失败的情况？

A：系统具备三级容错机制：初级重试（最多3次定位计算）、中级补偿（基于历史数据预测）、高级处理（触发声光报警并记录NG图像）。所有异常数据会实时上传至MES系统，支持后期追溯分析。

Q4：定制开发周期通常需要多久？

A：基础接口适配约2-3周，包含标准通信与标刻功能。涉及特殊算法（如曲面补偿、多相机拼接）需要4-6周。与第三方系统深度集成项目建议预留8-10周开发测试时间。

Q5：如何保证标刻内容与视觉定位的同步精度？

A：系统采用硬件触发同步机制，通过FPGA产生同步信号，控制视觉采集与激光输出的时间偏差＜1ms。同时通过标定板建立视觉坐标系与机械坐标系的映射关系，确保坐标转换精度达0.1像素。
