COB在线激光镭雕工艺流程（2025最新版）

随着半导体封装技术的不断升级，COB（Chip On Board，芯片直接封装到基板）在LED、传感器、车规电子等领域的应用日益广泛。为了满足高精度、高效率和可追溯性的要求，在线激光镭雕技术已成为COB生产线上的重要环节。2025年的最新工艺更注重高速、智能化、低热影响和MES数据闭环，本文将详细解析COB在线激光镭雕的最新流程。

一、工艺目标与应用场景

COB在线激光镭雕的主要作用是对基板或封装好的器件表面进行永久性标识，包括：

* 二维码（Data Matrix / QR码）
* 产品型号、批次号
* 企业LOGO、防伪码
* 追溯信息（生产日期、工单号）

主要应用于：

* LED COB模组
* 光电传感器
* 车载电子模块
* 高端芯片封装

二、2025版COB在线激光镭雕工艺特点

相比早期的离线镭雕，新版在线工艺具有以下优势：

1. 全自动化：与COB固晶、焊线、点胶、固化、测试等环节无缝对接。
2. 高速扫描：采用超高速振镜+MOPA光纤激光器，单枚二维码镭雕时间可缩短至0.2秒。
3. 低热影响：激光脉宽控制在纳秒/皮秒级，避免对LED芯片造成热损伤。
4. 防反光算法：适应高反射金属基板（如铝基板）的标刻需求。
5. MES闭环追溯：镭雕信息实时上传MES系统，实现批次全流程可追溯。

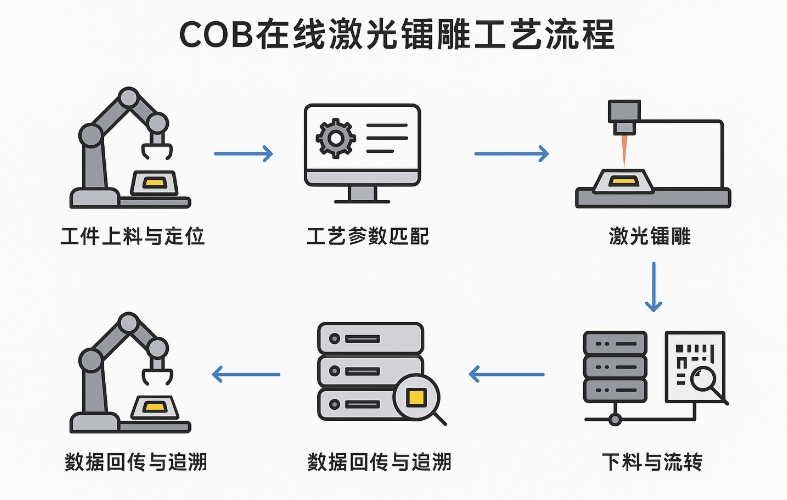

三、COB在线激光镭雕最新工艺流程

1. 工件上料与定位

* 自动上料机将COB模组托盘输送至镭雕工作台。
* CCD视觉定位系统自动识别定位点（Mark点或边缘轮廓），确保镭雕位置精确到±0.01mm。

2. 工艺参数匹配

* 系统根据MES下发的工单数据自动加载对应镭雕内容与工艺参数（功率、频率、脉宽、扫描速度）。
* 不同材质（铝基板、陶瓷基板、FR4）自动匹配最优激光波长与能量。

3. 激光镭雕

* 光源选择：多采用20~50W MOPA光纤激光器或皮秒激光器，波长1064nm（针对金属）或355nm（针对塑料/陶瓷）。
* 扫描方式：振镜扫描+场镜聚焦，二维码采用网格扫描，文字图案采用单线描边。
* 防损伤措施：采用低功率多次扫描策略，避免一次性高能量导致基板变形或LED芯片焊点损伤。

4. 在线检测与纠偏

* 实时OCR/二维码识别，检测镭雕清晰度与信息正确性。
* 若发现二维码缺笔断码，系统自动调整功率重刻或判废处理。
* 自动纠偏算法可在基板微小位移情况下保持镭雕位置精准。

5. 数据回传与追溯

* 镭雕完成后，系统将二维码与生产批次信息实时回传MES/ERP。
* 建立数据库，可在售后阶段追溯至具体生产工艺、设备、操作员、材料批次。

6. 下料与流转

* 完成镭雕的工件通过自动下料机传送至下道工序（如测试、封装）。
* 不良品自动分拣至不合格托盘，方便后续分析。

四、关键技术要点

技术环节	2025新升级点	技术意义
激光源	MOPA/皮秒混合平台	兼顾高速与低热影响
振镜系统	2000mm/s高速扫描	提升产能，减少单片加工时间
视觉定位	AI边缘识别	提高复杂形状基板的定位精度
数据接口	OPC UA / MES API	实现全线数据互联
防反光	动态功率调节	保证铝基板标刻质量
质量检测	在线OCR+对比算法	降低返工与报废率

五、质量控制与维护建议

1. 定期标定振镜与CCD系统，确保长期精度。
2. 使用恒温除尘系统，防止镭雕烟尘附着影响光路。
3. 建立工艺数据库，为不同批次材料匹配最佳镭雕参数。
4. 对操作员进行MES操作与异常处理培训，减少人为失误。

六、未来趋势（2026~2028展望）

* 全光谱激光镭雕：可适应更多基板和封装材料。
* AI自适应功率调节：根据实时成像判断雕刻深度和对比度。
* 无接触3D镭雕：应对曲面COB模组标刻需求。
* 更高分辨率二维码：实现更小面积存储更多追溯信息。

结语：

COB在线激光镭雕已从传统的打码设备升级为智能化生产环节的核心节点。2025最新版工艺在精度、速度、追溯性和稳定性方面都有显著提升，对于追求高品质和全流程可控的电子制造企业而言，这项技术已经成为不可或缺的竞争力。
