pcb板激光打标技巧和方法（如何避免PCB板激光打标后的污染）

在电子制造行业中，PCB（印刷电路板）是连接和支撑电子元件的核心部件。为了实现产品追溯、防伪识别、质量控制等功能，越来越多的厂家采用激光打标技术，在PCB板上标记二维码、序列号、生产批次等信息。相比传统喷墨印刷方式，激光打标具有高精度、耐磨损、不易擦除等优势。本文将介绍一些常见的PCB板激光打标技巧与方法，帮助您提高打标效率和品质。

一、选择合适的激光类型

不同材质的PCB板适用于不同波长和类型的激光设备：

* CO₂激光打标机：适合用于玻纤板（如FR4）等非金属材质，但对金属铜层穿透能力较弱，适合打白色或浅色标记。
* 紫外激光打标机（UV）：适合高精度打标，可在金属、非金属或涂覆表面上打出清晰二维码，不易烧焦，适合高端PCB产品。
* 光纤激光打标机：适合裸铜、金属线路打标，深度雕刻效果好，但热影响区较大，要避免损伤线路。

在实际操作中，推荐针对不同板材进行样品测试，以确定最佳方案。

二、优化打标参数

激光打标过程中，关键参数包括：功率、频率、速度、焦距等。以下是几个调试技巧：

1. 功率不宜过高：功率过大会导致碳化或烧焦，特别是对玻纤基板，容易形成黑边或凹陷。
2. 提高频率以增强精细度：特别是在打二维码时，高频激光可提升清晰度。
3. 调节打标速度：速度快可能导致标记浅，速度慢可能灼伤板面，建议逐步调整找到最佳平衡点。
4. 焦距要精确：焦距偏差会导致激光发散，影响标记清晰度，建议使用自动对焦或Z轴调整系统。

三、二维码打标技巧

在PCB板上打二维码是主流应用，推荐注意以下几点：

* 二维码尺寸建议不小于3×3mm，过小易造成读码困难。
* 使用高对比度样式，如白底黑码，增强扫码识别率。
* 打标位置应避开焊盘、电路线区域，避免影响焊接。
* 对于复杂图案，建议使用多次低功率扫描，减少热影响。

此外，激光打标系统应连接MES系统，实现二维码与生产信息实时绑定，方便追溯。

四、防止PCB损伤的措施

激光打标虽非接触式加工，但热能仍可能损伤PCB内部结构。可采用以下方法降低风险：

1. 使用UV激光降低热影响；
2. 增加冷却风扇或负压吸附系统，防止烟尘污染；
3. 对打标区域进行清洁处理，去除粉尘和氧化物；
4. 选用高分辨率打标头，避免过度聚焦造成微裂纹。

此外，定期维护激光器和扫描振镜，也能提升打标质量与设备寿命。

五、自动化与精度控制

现代化激光打标系统多配备视觉定位系统（CCD摄像头），可以根据Fiducial Mark（对准点）自动识别PCB位置和角度，确保二维码或文字精准打在指定区域。

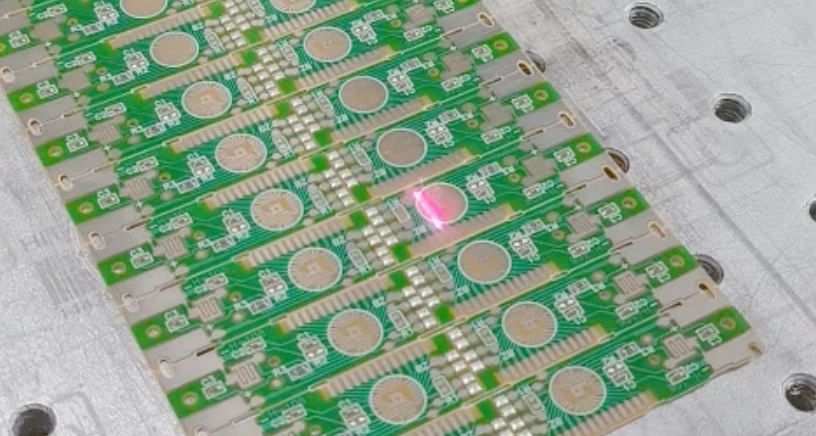

对于多连板（Panel）产品，还可实现自动分区识别与连续打标，大幅提高效率并减少误差。

综上所述，PCB激光打标不仅是一个技术活，更是一项需要细致调试与持续优化的工艺工作。只有掌握合适的设备类型、参数设定、视觉定位和防护措施，才能在提高打标效率的同时，保证产品质量与追溯可靠性。随着激光设备智能化程度的提升，未来的PCB打标将更快、更准、更自动化。

如果你正在考虑引进激光打标系统，建议先进行打样试验，根据产品需求选择最适配的技术方案，从而实现高质量、高效率的标识管理。

如何避免PCB板激光打标后的污染

在现代电子制造中，PCB（印刷电路板）激光打标是非常常见的一项工艺，它被广泛应用于产品追溯、质量管控、条形码和二维码标记等方面。然而，激光打标过程中产生的高温、高能量会对PCB表面造成一定影响，尤其是污染问题，会影响后续工序如贴片（SMT）、清洗、电气性能检测等。本文将围绕“如何避免PCB板激光打标后的污染”展开探讨，提供一些实用建议。

一、激光打标污染的主要来源

激光打标污染主要来自以下几个方面：

1. 烧蚀物质残留：激光在高温作用下烧蚀PCB表面涂层、油墨或铜层，会产生烟尘、焦黑物质等微粒，残留在PCB表面。
2. 烟雾沉积：激光烧蚀过程中产生大量烟雾，如果没有有效排风设备，烟雾中的碳粒会沉积在板面上，形成黑色污渍。
3. 静电吸附灰尘：激光作用后产生的静电容易吸附空气中的微尘，进一步污染PCB表面。
4. 保护膜未撕除或损坏：部分板子在打标前未撕掉保护膜，激光穿透后烧焦保护膜，污染更严重。

二、污染带来的危害

污染看似是一个“小问题”，但在高密度、精密制造的电子产业中，带来的隐患不容忽视：

* 影响识别率：二维码、条码因污染变得模糊，导致机器视觉识别困难。
* 降低焊接质量：污染会影响焊盘与锡膏的结合，出现虚焊、假焊。
* 引发电气失效：残留物可能导电或吸湿，导致短路或信号干扰。
* 影响外观品质：高端电子产品对外观要求严格，污染会导致客户退货。

三、避免污染的具体措施

1. 选择合适的激光类型与参数

不同类型的激光器（如CO₂激光、光纤激光、UV激光）对PCB的作用不同：

* 紫外激光（UV）具有冷加工特性，热影响区小，适合对表面精细打标，污染少。
* 调整激光功率、频率、速度等参数，使其既能打出清晰标识，又尽量减少热烧蚀，降低污染风险。

2. 安装高效除烟除尘系统

打标设备应配备工业除烟设备（如吸烟臂、过滤器、活性炭等），可有效捕捉激光烧蚀产生的烟尘，避免污染扩散到板面。

3. 加强板面清洁工艺

打标后可采用以下清洁方法：

* 等离子清洗：适合高端要求，清洁彻底，能去除微量有机污染。
* 酒精擦拭：人工或机械方式用无纤维布+酒精清洁打标区域。
* 超声波清洗：适用于小批量精密PCB，但需注意清洗液和时间控制，防止腐蚀。

4. 优化打标区域设计

尽量将打标区域设定在非功能区或非焊接区域，减少污染对产品电性能和焊接的影响。部分企业甚至在打标前在打标区贴保护膜，打完再撕掉，效果也不错。

5. 控制环境洁净度与防静电

确保打标车间保持清洁干燥，配合空气净化系统，减少空气中的悬浮颗粒物。同时控制静电，减少灰尘吸附。

四、总结

激光打标在提升PCB产品追溯能力和智能制造水平方面具有重要作用，但打标后的污染问题若处理不当，将直接影响产品质量与可靠性。因此，从源头工艺参数控制、设备配套、清洁手段到车间环境控制等多方面入手，才能真正避免PCB板激光打标后的污染问题。企业应建立完善的打标工艺流程和质检标准，为后续生产环节打下坚实基础。
