激光切割机能识别什么格式的文件( cad图转激光切割机文件格式)

激光切割技术作为现代制造业的重要工具，广泛应用于金属、木材、塑料、布料、亚克力等多种材料的加工中。无论是工业生产还是个性化定制，激光切割机都离不开一个前提——能够识别和读取合适的文件格式。如果文件格式不正确或不兼容，切割机便无法执行精准的加工任务。那么，激光切割机到底能识别哪些文件格式？这些格式各自有什么特点？下面我们一一解析。

一、激光切割文件的基本要求

在介绍具体格式前，先明确一个核心点：
激光切割机依赖于矢量路径来引导光束运动。与位图不同，矢量图由点和线组成，可以无限缩放而不失真，同时能精确表达切割路径。因此，激光切割机大多数情况下要求使用矢量文件格式，而非纯粹的像素图。

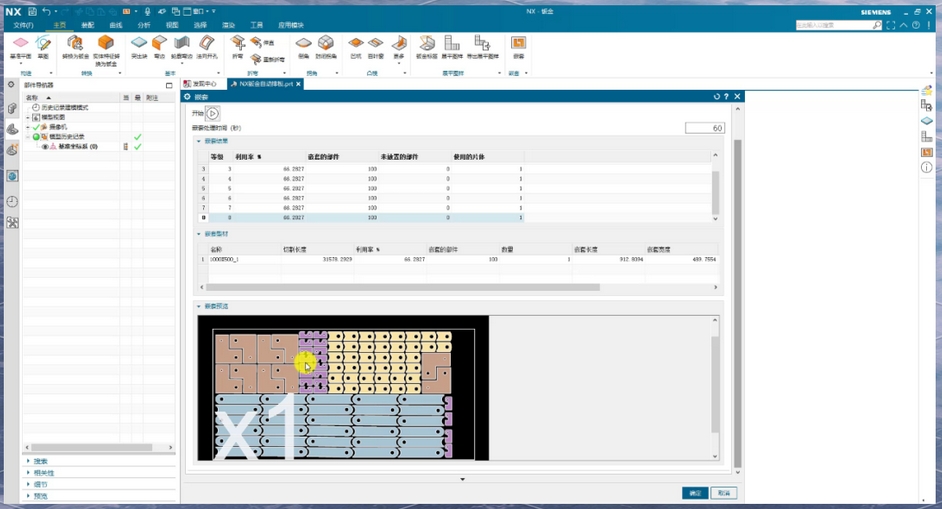

此外，不同品牌和型号的激光切割机配备的软件不同，有的需要先导入专业软件转换，有的则可以直接识别常见的矢量文件。因此，在准备文件时，必须根据设备要求来选择合适的格式。

二、激光切割常见可识别的文件格式

激光切割常见文件格式对比表

1. DXF（Drawing Exchange Format）

* 特点：由Autodesk公司推出，是CAD软件的通用文件格式。
* 应用场景：金属加工、机械零部件切割等精密场合。
* 优点：

* 能够保存精确的二维矢量数据。
* 兼容性强，大多数激光切割机软件都支持。
* 文件体积较小，便于传输。
* 缺点：

* 对复杂图案支持有限，尤其是有渐变、填充时，需要先转换为轮廓线。

几乎所有工业激光切割机都支持DXF，因此它是使用频率最高的格式之一。

2. DWG

* 特点：也是Autodesk推出的CAD文件格式。
* 应用场景：与DXF类似，常用于机械加工行业。
* 优点：

* 保存的数据比DXF更丰富，包括图层、标注等。
* 兼容AutoCAD软件操作习惯。
* 缺点：

* 不如DXF通用，一些切割机软件需要先将DWG转为DXF。

如果用户本身在CAD环境中设计图纸，DWG是很常见的源文件。

3. AI（Adobe Illustrator）

* 特点：由Adobe开发的矢量图格式。
* 应用场景：广告雕刻、亚克力工艺品、布料和木制装饰切割。
* 优点：

* 可设计复杂曲线和花纹，非常适合艺术类切割。
* 与CorelDRAW、CAD等软件之间能互相转换。
* 缺点：

* 文件内容复杂时，导入切割机软件可能需要简化。

对于从事平面设计的用户来说，AI文件非常直观且灵活。



4. CDR（CorelDRAW）

* 特点：CorelDRAW软件的专属格式。
* 应用场景：广告标识、个性化雕刻、服装行业。
* 优点：

* 常被中小型激光切割厂使用，尤其是在广告行业。
* 界面友好，操作简单。
* 缺点：

* 并非所有激光切割机软件直接支持，可能需要转成DXF或AI。

很多国内激光切割机厂家推荐用户使用CDR文件，因为它与激光切割排版软件高度兼容。

5. SVG（Scalable Vector Graphics）

* 特点：一种开放的矢量文件标准。
* 应用场景：DIY切割、创客工作室、桌面小型激光切割机。
* 优点：

* 免费开源，通用性好。
* 能保存路径信息，非常适合激光雕刻。
* 缺点：

* 部分老式工业激光切割机可能不支持，需要中转。

SVG在国外的桌面激光切割机（如Glowforge、xTool）中很常见。



6. PLT（HPGL Plotter File）

* 特点：由HP绘图仪使用的文件格式。
* 应用场景：广告雕刻、标识切割。
* 优点：

* 结构简单，适合输出路径。
* 文件小，执行快。
* 缺点：

* 表现复杂图形能力有限。

在中国，很多广告行业的激光机软件都支持PLT。

7. BMP / JPG / PNG（位图格式）

* 特点：这些是常见的点阵图文件。
* 应用场景：主要用于激光雕刻，而非切割。
* 优点：

* 适合做图像雕刻，比如木头、皮革上的照片。
* 操作简单，常见软件都能导出。
* 缺点：

* 不能直接用来切割，需要软件先将位图转换成黑白图，再生成切割路径。

因此，这类格式多用于雕刻细节，而不是切割结构。



三、不同场景下的推荐文件格式

1. 金属加工：首选DXF，其次DWG。
2. 广告标识行业：推荐CDR、AI、PLT。
3. 创客DIY：推荐SVG，因为兼容性高。
4. 图案雕刻：BMP、JPG、PNG更合适。

四、激光切割文件准备的注意事项

1. 保持路径闭合
 矢量文件必须是闭合曲线，否则切割机会出现断点，导致工件不完整。

2. 避免多余图层
 部分软件保存的文件包含标注或隐藏图层，导入切割机时会出错，需要提前清理。

3. 线条颜色与层次
 激光切割软件常通过不同颜色区分切割、雕刻、虚线切割等工艺，设计时要遵守规范。

4. 单位和比例
 不同软件默认单位不同（毫米、英寸等），在导入前要校准比例。

5. 简化复杂图案
 文件节点过多会影响切割机运行速度，必要时需优化路径。

五、未来的发展趋势

随着激光切割软件的智能化发展，未来可能出现更多标准化文件接口。例如，人工智能生成的图案可以直接转化为矢量切割路径；云端设计文件可一键传输到切割机，大幅度减少文件格式不兼容的问题。

同时，像SVG这样的开放标准有望成为跨平台的“通用语言”，让不同品牌的激光切割机都能无障碍使用。

六、结论

激光切割机能够识别的文件格式多种多样，从工业常见的DXF、DWG，到设计领域的AI、CDR，再到开源通用的SVG，以及雕刻常用的BMP、JPG、PNG。选择哪种格式，取决于应用场景、软件环境以及设备要求。

在实际应用中，用户需要遵循“矢量为主，位图为辅”的原则，并注意闭合路径、单位比例和颜色定义等细节，才能确保激光切割效果的精准和高效。随着技术的不断进步，文件格式的兼容性和智能化处理能力也会越来越强，让激光切割真正成为设计与制造之间的无缝桥梁。
