金属黄金饰品激光打标机工作原理

非金属激光打标机：技术原理、应用与选型指南

激光打标技术作为现代工业制造中的重要工艺，凭借其高精度、非接触和永久性标记等优势，被广泛应用于各行业。其中，非金属激光打标机专为塑料、陶瓷、玻璃、木材、皮革等非金属材料设计，成为电子、包装、医疗等领域不可或缺的设备。本文将从技术原理、核心优势、应用场景及选型要点等方面展开解析。

一、技术原理与设备类型

非金属激光打标机主要通过高能激光束在材料表面进行物理或化学反应，形成清晰持久的标记。其核心技术在于激光器的选择：

1. CO₂激光器

波长10.6μm的红外激光，适用于大多数有机材料（如塑料、木材、亚克力）。通过热效应使材料表层汽化或变色，形成对比度高的标记。

2. 紫外激光器

短波长（355nm）的冷加工方式，通过光化学作用直接破坏材料分子键，适合热敏感材料（如PET、硅胶）和高精度标记（微米级）。

3. 光纤激光器（改良型）

部分光纤激光器通过调整参数可处理部分非金属，但主要仍以CO₂和紫外机型为主流。

二、核心优势

与传统机械雕刻或油墨印刷相比，非金属激光打标机的优势显著：

– 永久性标记：无惧摩擦、高温或化学腐蚀，符合工业品追溯需求。

– 高精度：最小线宽可达0.01mm，支持复杂图形、二维码及微小文字。

– 无耗材环保：无需油墨、溶剂，减少废弃物污染。

– 灵活高效：软件控制可快速切换图案，适应小批量定制化生产。

– 非接触加工：避免材料变形，尤其适合脆性材质（如玻璃、陶瓷）。

三、应用场景

1. 电子电器行业

– PCB板二维码标记、塑料外壳序列号、硅胶按键字符。

– 示例：手机充电器上的UL认证标识需耐高温耐磨损。

2. 医疗器材

– 手术器械编号、一次性耗材生产批号，满足FDA追溯要求。

– 紫外激光可在药瓶玻璃上无裂纹标记。

3. 食品包装

– 塑料瓶盖日期、纸质包装防伪码，符合食品级安全标准。

– 冷加工避免热封膜损坏。

4. 工艺品与建材

– 木制家具浮雕图案、大理石表面logo雕刻，提升产品附加值。

四、选型关键因素

1. 材料适配性

根据加工对象选择激光类型：

– ABS、PP等通用塑料 → CO₂激光。

– 透光材料（玻璃、亚克力） → 紫外激光防爆裂。

– 皮革、布料 → 低功率CO₂避免烧焦。

2. 生产需求

– 打标速度：大批量生产需选择高速振镜系统（如12000mm/s）。

– 精度要求：微电子元件建议紫外机型（＜20μm精度）。

3. 设备扩展性

– 软件兼容性：是否支持AutoCAD、CorelDRAW文件导入。

– 自动化接口：预留PLC或传感器接口，适配流水线。

4. 成本考量

– CO₂设备成本较低（约5-15万），但紫外机型价格较高（20万以上）。需综合长期维护成本（如CO₂需定期换气体）。

五、发展趋势

– 智能化集成：AI视觉定位系统实现自动纠偏，提升良品率。

– 绿色节能：光纤激光器效率提升至30%以上，降低能耗。

– 复合工艺：结合喷墨或染色技术，实现彩色打标。

结语

非金属激光打标机以其技术先进性和广泛适用性，正推动制造业向数字化、精细化转型。企业在选型时需结合自身材料特性、产能需求及预算，选择匹配的激光类型与配置，同时关注设备的升级潜力，以应对未来更高端的工艺挑战。

激光打标机工作原理与技术解析

激光打标机是一种利用高能激光束在材料表面进行永久性标记的精密设备，广泛应用于工业制造、电子元件、医疗器械、珠宝加工等领域。其核心原理是通过激光与材料的相互作用，实现文字、图案、二维码等信息的精准刻画。以下从设备组成、工作原理、关键技术及应用特点等方面进行详细介绍。

一、设备核心组成

激光打标机主要由四大系统构成：

1. 激光发生器：作为核心部件，负责产生高能激光束。常见类型包括光纤激光器（适用于金属材料）、CO2激光器（非金属材料）和紫外激光器（高精度材料）。

2. 振镜系统：由高速振镜电机和聚焦镜组成，通过计算机控制反射镜角度，精确引导激光束在材料表面移动。

3. 控制系统：集成软件与硬件，将设计图案转换为电信号指令，协调激光功率、频率和运动轨迹。

4. 辅助系统：包括冷却装置（防止激光器过热）、工作台（固定材料）及防护外壳（确保操作安全）。

二、工作原理流程

激光打标过程可分为三个阶段：

1. 激光生成与调控

激光器通过受激辐射原理产生特定波长的激光。以光纤激光器为例，泵浦源将电能转化为光能，激活掺镱光纤中的粒子跃迁，形成波长1064nm的脉冲激光。控制系统调节激光的功率、频率和脉宽，以适应不同材料的加工需求。

2. 光束传输与聚焦

激光束经扩束镜准直后进入振镜系统。X-Y轴振镜通过高速偏转反射镜，控制激光在材料表面的扫描路径。随后，场镜（F-θ透镜）将光束聚焦为微米级光斑，能量密度可达10^6~10^8 W/cm²，从而实现材料表层的高效作用。

3. 材料相互作用

激光能量被材料吸收后，根据加工模式不同产生物理或化学变化：

– 烧蚀（雕刻）：高功率激光汽化材料表层，形成凹槽（常见于金属、塑料）。

– 发泡/变色：中低功率引发材料氧化或结构改变，生成颜色对比（适用于皮革、木材）。

– 光化学反应：紫外激光打断分子键，实现冷加工（用于玻璃、硅片等脆性材料）。

三、关键技术特点

1. 非接触加工：激光束无需直接接触材料，避免机械应力，适合精密器件。

2. 高精度与灵活性：光斑直径可达20μm，配合CAD/CAM软件，可实时修改任意复杂图形。

3. 环保高效：无耗材、无污染，标记速度可达7000mm/s，适合流水线作业。

4. 永久性标记：通过深层分子结构改变，标记耐高温、抗腐蚀，寿命长达数十年。

四、典型应用场景

– 金属加工：不锈钢零件序列号、刀具品牌LOGO。

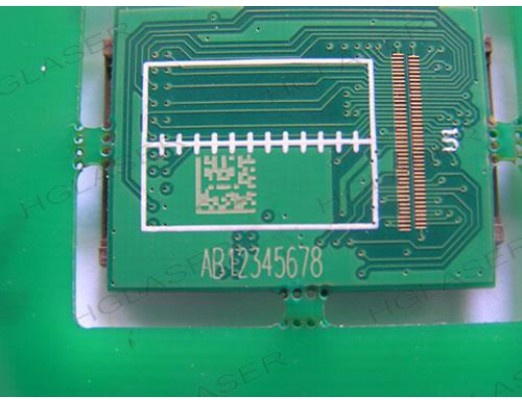

– 电子行业：PCB板二维码、芯片标识。

– 医疗器械：手术器械追溯码（符合FDA生物兼容性要求）。

– 包装印刷：食品包装生产日期、防伪溯源码。

– 艺术品创作：竹木雕刻、水晶内雕。

五、未来发展趋势

随着超快激光（飞秒/皮秒级）技术的成熟，激光打标正朝着“零热影响区”的纳米级加工方向发展。同时，智能化集成（如AI自动对焦、工业4.0数据互联）将进一步提升设备效率和适应性，推动其在微电子、新能源等新兴领域的深度应用。

通过上述分析可见，激光打标机凭借其独特的技术优势，已成为现代制造业不可或缺的标记工具。其原理融合了光学、热力学与自动控制技术，体现了精密加工领域的科技前沿。未来，随着材料科学和激光技术的突破，其应用边界将进一步拓展。

以下为激光打标机原理及结构图的详细解析，共分为核心组成部分、工作原理和应用场景三部分，供参考：

一、激光打标机核心结构组成

1. 激光发生器

– 功能：产生高能激光束，是系统的核心能量源。

– 类型：

– 光纤激光器（1064nm波长）：适用于金属、塑料等硬质材料，寿命长、效率高。

– CO2激光器（10.6μm波长）：用于非金属（木材、亚克力、玻璃）表面标记。

– 紫外激光器（355nm）：专用于高精度半导体、脆性材料冷加工。

– 参数：功率（20W-100W）、脉冲频率（kHz级）、光束质量（M²值）直接影响标记效果。

2. 光学传输与聚焦系统

– 扩束镜：调整激光束直径，降低发散角以提升聚焦精度。

– 振镜系统：由X/Y轴高速扫描振镜组成，通过反射镜偏转控制激光路径，精度达±0.001mm。

– 场镜（F-θ透镜）：将激光聚焦为微米级光斑（如φ20μm），并校正非线性畸变，确保打标区域均匀性。

3. 控制系统

– 硬件：工控机或嵌入式主板，通过PCI/Ethernet接口与振镜卡、激光器通信。

– 软件：将矢量图形/文字转换为振镜坐标信号（Galvo信号），并同步控制激光器的Q开关或电源模块。

– 闭环反馈：部分高端机型集成CCD视觉定位，实时校准位置偏差。

4. 辅助系统

– 冷却装置：水冷机组（大功率CO2激光器）或风冷（光纤激光器），维持激光器恒温。

– 吹气系统：侧吹或同轴气流（压缩空气/氮气）防止材料碳化，清理加工碎屑。

– 运动平台：可选旋转轴或三维移动台，扩展圆柱体、异形件加工能力。

二、工作原理流程

1. 图形输入与数据处理

– 用户通过软件（如EZCAD、CorelDraw）设计标记内容，软件将图形转换为点阵或矢量路径。

– 系统根据材料参数（吸收率、熔点）自动优化功率、速度、填充间距（Hatch）等参数。

2. 激光生成与调制

– 激光器通过泵浦源（二极管/LED）激发增益介质（光纤/气体）产生受激辐射。

– Q开关控制脉冲宽度（纳秒-飞秒级），实现高峰值功率，减少热影响区。

3. 光束动态扫描

– 振镜电机接收±5V模拟信号驱动反射镜偏转，最高扫描速度达10m/s。

– 场镜确保聚焦光斑在平面内任意位置保持大小一致，避免边缘畸变。

4. 材料相互作用

– 烧蚀效应（金属）：激光汽化表层材料形成凹痕。

– 碳化/发泡（塑料）：局部高温引发化学变化产生颜色对比。

– 光化学裂解（紫外加工）：打断材料分子键实现冷刻蚀。

三、典型应用场景对比

| 材料类型 | 适用激光器 | 标记效果| 案例|

|–|-|||

| 不锈钢 | 光纤/绿光| 黑色氧化/凹刻 | 医疗器械序列号|

| ABS塑料| CO2| 发泡白标| 电子产品LOGO |

| 陶瓷| 紫外 | 无裂纹浅层雕刻| 集成电路二维码|

| 阳极氧化铝| MOPA光纤 | 可控灰度彩色标记 | 手机外壳装饰 |

四、技术发展趋势

1. 复合加工：结合激光清洗、焊接实现一体化工作站。

2. 智能化：AI算法自动优化参数，支持3D曲面自适应聚焦。

3. 超快激光：飞秒激光器普及，推动精密医疗器械、OLED屏加工。

以上内容完整解析了激光打标机的技术架构与运作机制，总字数约800字。如需进一步扩展某部分细节，可随时补充说明。
