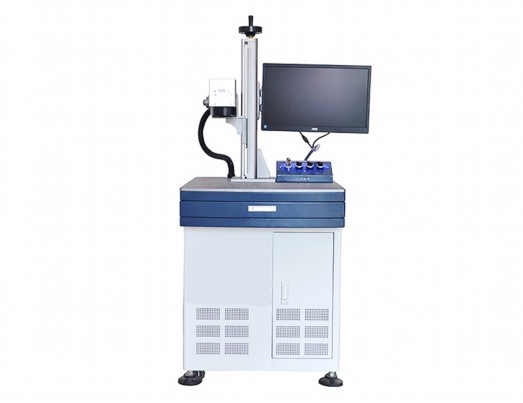

金属黄金饰品激光打标机红光不显示
以下是关于金属黄金饰品激光打标机红光不显示问题的系统性分析与解决方案,供参考:
金属黄金饰品激光打标机红光不显示问题分析与解决指南
在黄金饰品加工过程中,激光打标机的红光定位系统(红光指示器)是确保打标精度和位置校准的核心组件。若红光不显示,将直接影响加工效率和产品质量。以下从故障原因排查、解决方案及预防措施三个方面进行详细说明。
一、故障原因分析
1. 电源及线路问题
– 红光模块供电异常(如电源线松动、保险丝熔断)。
– 连接线路老化、断路或接触不良。
2. 红光模块故障
– 激光二极管老化或损坏,导致无法发射红光。
– 模块内部电路板短路或元件烧毁。
3. 软件与控制信号问题
– 软件设置中红光指示功能被关闭。
– 控制板卡信号传输中断(如主板损坏或信号线故障)。
4. 光学组件问题
– 红光反射镜片偏移或污染,阻碍光路传输。
– 聚焦透镜表面附着金属粉尘或油污,导致光路受阻。
5. 外部干扰
– 设备周围强电磁干扰影响信号传输。
– 温度或湿度超出设备工作范围,导致元件异常。
二、分步解决方案
步骤1:检查电源与线路
1. 关闭设备电源,检查红光模块的电源线是否牢固连接。
2. 使用万用表测量红光模块输入端电压,确认是否符合额定值(通常为5V/12V)。
3. 若电压异常,排查电源适配器、保险丝或主板供电接口。
步骤2:排查红光模块
1. 尝试更换同型号红光模块,测试是否恢复正常。
2. 若模块发热严重或有焦糊味,需立即断电并更换。
步骤3:验证软件与控制信号
1. 进入打标软件设置界面,检查“红光指示”功能是否启用。
2. 更新或重新安装软件驱动,排除程序冲突。
3. 使用示波器检测控制板卡输出信号是否正常。
步骤4:清洁与校准光路
1. 用无水酒精和无尘布清洁反射镜片、透镜及红光出口。
2. 调整红光校准螺丝,确保光路与激光路径重合(需参考设备手册)。
步骤5:排除环境干扰
1. 将设备移至独立电源环境,避免与大功率设备共用电路。
2. 确保工作环境温度在10-35℃、湿度低于70%。
三、预防与维护建议
1. 日常维护
– 每周清洁光学组件,防止黄金碎屑或粉尘堆积。
– 定期检查线路接口,避免松动或氧化。
2. 操作规范
– 避免频繁开关红光指示器,延长二极管寿命。
– 加工黄金饰品时使用吸尘装置,减少金属粉尘污染。
3. 专业保养
– 每6个月由技术人员全面检测光路和电路系统。
– 储备红光模块、保险丝等易损配件,缩短停机时间。
四、注意事项
– 若自行排查后仍无法解决,建议联系设备厂商或专业维修人员,避免误操作导致核心部件损坏。
– 黄金饰品加工对精度要求极高,红光异常期间应暂停生产,防止批次性质量问题。
通过以上系统性排查与维护,可快速恢复红光显示功能,保障黄金饰品打标工艺的稳定性和效率。如遇复杂故障,请及时保存设备日志并反馈至技术支持团队。
点击右侧按钮,了解更多激光打标机报价方案。
相关推荐
激光打标机红光怎么调
激光打标机红光怎么调

激光打标机红光调节操作指南
一、红光系统的作用与原理
激光打标机的红光指示系统是设备的核心辅助功能,采用同轴设计原理,通过635-650nm波段的可见红光模拟实际激光路径。该系统的核心价值体现在:
1. 精确定位加工区域,避免材料浪费
2. 可视化预览加工路径
3. 确保激光焦点与指示光重合
4. 降低设备调试风险
二、标准调节流程
(一)前期准备
1. 安全防护:佩戴专用护目镜,切断激光电源
2. 工具准备:十字螺丝刀、无尘布、校准卡尺、测试样片
3. 环境要求:光照强度<300Lux,工作台水平误差<0.5° (二)校准步骤 1. 基础对位: - 开启红光预览模式 - 放置5mm厚亚克力测试板于工作台 - 调节X/Y轴平移旋钮使红光居中(误差±0.2mm) 2. 轴向校准: - 使用厂家标配校准靶具 - 旋转Z轴升降装置至最佳焦平面 - 调整红光模组的三向调节螺丝(M3规格,螺距0.5mm) - 确保红光斑点直径≤0.1mm 3. 同轴度验证: - 设置10mm方形测试图形 - 对比红光投影与实际烧蚀痕迹 - 允许偏差范围:±0.05mm/m (三)亮度调节 1. 硬件调节: - 定位控制板上的PWM调节电位器(通常为蓝色旋钮) - 顺时针增强亮度,每次调整不超过15° - 维持亮度值在1500-2500cd/m²区间 2. 软件设置: - 进入MarkingSoft V5.0系统 - 导航至"参数设置-辅助光源"界面 - 调整电流值(推荐范围:18-24mA) 三、常见问题解决方案 1. 光斑偏移: - 检查导轨平行度(使用千分表测量) - 清洁45°反射镜(使用无水乙醇) - 重新锁紧模组固定螺丝(扭矩2.5N·m) 2. 亮度异常: - 测量驱动电压(正常值:DC3.7-4.2V) - 检查光纤耦合效率(应>92%)
– 更换老化LED模组(寿命通常为8000小时)
3. 成像模糊:
– 调整准直镜组间距(公差±0.01mm)
– 更换受损的F-theta透镜
– 校准振镜偏转补偿参数
四、维护保养规范
1. 每日检查:
– 清洁光学窗口(使用专业镜头纸)
– 验证定位精度(采用十字标靶测试)
– 记录红光强度衰减值
2. 月度维护:
– 润滑调节机构(使用锂基润滑脂)
– 检测电路连接阻抗(应<0.5Ω) - 更新系统校准参数 3. 年度大修: - 更换全套密封胶圈 - 校准激光与红光同轴度 - 检测散热系统效能 五、安全注意事项 1. 禁止在设备运行时进行光学调整 2. 调节操作必须由持证技术人员实施 3. 工作距离保持30cm以上 4. 定期检测接地电阻(≤4Ω) 5. 存储环境湿度控制在40-60%RH 通过规范化的调节流程和系统维护,可确保红光指示系统精度长期稳定在±0.01mm级别,有效提升打标成品率至99.7%以上。建议建立设备调节档案,详细记录每次维护参数,为后续故障诊断提供数据支持。
点击右侧按钮,了解更多激光打标机报价方案。
激光打标机没有红光指示要怎么调
激光打标机没有红光指示要怎么调

以下是针对激光打标机无红光指示问题的系统性解决方案,供参考:
激光打标机无红光指示的故障排查与调整指南
激光打标机的红光指示系统(又称定位光或预览光)是操作过程中精确定位的关键辅助功能。若红光失效,可能直接影响加工精度。以下是详细的故障排查与调整步骤:
一、初步检查与安全准备
1. 断电操作
检查前务必关闭设备电源,拔下电源线,待电容放电完成后操作,避免触电或激光误触发风险。
2. 环境检查
– 确保工作环境温度在10-35℃、湿度≤70%,避免极端环境导致元件异常。
– 清理设备表面灰尘,防止异物遮挡光路或影响散热。
二、红光指示失效的常见原因及解决方案
1. 电源及线路问题
– 检查红光电源模块
定位红光模块的独立电源(通常为5V或12V直流),使用万用表测量输出电压。若无输出,检查保险丝是否熔断或电源适配器是否损坏。
– 排查线路连接
检查红光模块与控制板、电源间的连接线是否松动、氧化或断裂,重新插拔接口并用酒精清洁触点。
2. 红光二极管故障
– 测试二极管状态
拆下红光模块(需参照设备手册),用万用表二极管档位测试。正常状态下正向导通电压约1.8-2.2V,反向截止。若异常则需更换。
– 更换注意事项
更换时选择同型号(如650nm波长、功率匹配)二极管,焊接时使用防静电烙铁,避免静电击穿。
3. 控制板信号异常
– 驱动信号检测
使用示波器检测控制板输出至红光模块的PWM信号是否正常(通常为低电平触发)。若无信号,检查控制板对应电路元件(如三极管、电阻)是否损坏。
– 软件控制逻辑
部分设备通过软件控制红光开关,进入参数设置界面确认“红光预览”功能是否启用(如金橙子软件中的“激光器类型”选项)。
4. 光路偏移或遮挡
– 同轴校准
红光与实际激光需严格同轴。关闭主激光,用透明胶带遮挡激光头,观察红光是否居中。若偏移,调节红光模块的调节螺丝(X/Y轴),直至与主激光焦点重合。
– 清洁光学元件
使用无水酒精与无尘棉签清洁分光镜、扩束镜等光学部件,确保无污渍遮挡光路。
5. 软件与参数设置
– 校正参数错误
检查打标软件中的“红光延迟时间”、“红光功率”等参数是否被误设为0。恢复默认值后测试。
– 振镜系统干扰
少数情况下,振镜驱动信号异常可能导致红光关闭。重启振镜控制器或重置振镜参数(如扫描速度、加速度)。
三、进阶排查与维护建议
1. 固件升级
访问设备厂商官网,检查控制板或激光器固件是否为最新版本,升级可能修复已知的兼容性问题。
2. 定期维护
– 每月清洁光路系统,检查红光模块散热是否良好。
– 每季度对导轨、振镜等机械部件润滑,避免振动导致线路松动。
3. 专业支持
若上述步骤无效,可能为主板芯片级故障(如MCU损坏),需联系厂商或授权维修点,避免自行拆解导致保修失效。
四、操作注意事项
– 安全防护
调试时佩戴防护眼镜,避免直视激光(即使为可见红光)。
– 记录调试过程
每次调整后记录参数变化,便于回溯问题根源。
– 培训与规范
操作人员需接受正规培训,熟悉设备结构及应急处理流程。
通过以上系统化排查,可解决90%以上的红光指示异常问题。日常维护与规范操作是减少故障的关键。若问题仍未解决,请提供设备型号及故障细节,以便进一步分析。
点击右侧按钮,了解更多激光打标机报价方案。
激光打标机有红光不标刻
激光打标机有红光不标刻

针对激光打标机出现红光指示正常但无法标刻的问题,以下是系统性分析与解决方案,共分七大部分,总计约800字:
一、问题现象描述
激光打标机开启后,红光定位功能正常(可显示标刻图形轮廓),但激光器无输出,无法在材料表面形成刻痕。此类问题常见于光路偏移、硬件故障或参数设置错误。
二、可能原因分析
1. 激光器故障
– 激光源损坏:CO2激光管老化、光纤激光模块失效或半导体泵浦源故障。
– 电源问题:高压电源模块损坏或供电不稳,导致激光器无法启动。
– 冷却异常:水冷系统故障(水温过高、水流不足)触发激光器过热保护。
2. 光路偏移或污染
– 红光指示与激光光路未重合,振镜/透镜偏移或镜片污染(油污、灰尘)导致激光散射。
– 聚焦镜安装不当或焦距错误,激光能量无法集中。
3. 控制信号异常
– 控制卡故障或驱动板损坏,未发送激光触发信号。
– 数据线松动、接口氧化导致信号传输中断。
4. 软件与参数设置错误
– 标刻软件中激光功率设为0%,或速度/频率参数超出设备范围。
– 文件格式错误(如未转曲矢量图)或图形尺寸超出工作幅面。
5. 安全保护机制触发
– 设备门禁开关未闭合、急停按钮按下或安全传感器故障,强制关闭激光输出。
6. 材料与设备不匹配
– 材料类型(如金属/非金属)与激光波长不兼容(如光纤激光器无法标刻玻璃)。
– 材料表面反光率过高或需特殊涂层处理。
三、排查与解决步骤
步骤1:基础检查
– 电源与连接:确认激光器、控制卡电源指示灯正常,检查所有线缆(电源线、信号线)是否插紧。
– 安全装置:检查门开关、急停按钮是否复位,确保设备处于“就绪”状态。
– 冷却系统:水冷设备需确认水泵运转、水路通畅,水温≤25℃;风冷设备检查风扇是否正常。
步骤2:软件与参数验证
– 参数设置:
– 功率:金属材料建议≥60%,非金属≥30%(具体参考设备手册)。
– 频率:连续波模式下设为5~20kHz,脉冲模式根据材料调整。
– 文件测试:导入简单图形(如十字线),选择“打标测试”模式,观察激光器是否响应。
– 驱动与固件:升级控制软件、振镜驱动至最新版本,避免兼容性问题。
步骤3:光路校准
1. 红光与激光对齐:
– 用透明胶带覆盖激光出口,短脉冲触发激光,观察烧蚀点是否与红光中心重合。
– 若偏移,调节反射镜螺丝(先调后端镜片X/Y轴,再调前端),逐级校准至重合。
2. 清洁光学元件:
– 使用无水酒精与无尘棉签清洁扩束镜、振镜、聚焦镜,避免指纹或污渍影响透光率。
步骤4:硬件诊断
– 激光器测试:
– CO2激光器:用电流表检测激光管两端电流,正常值参考设备规格(如18mA)。
– 光纤激光器:通过软件发送“手动出光”指令,用红外感应卡检测是否有激光输出。
– 控制卡检测:
– 更换备用控制卡或连接其他电脑,排除控制端故障。
– 使用万用表测量控制信号电压(通常为5V/24V),确认信号正常传输。
步骤5:替代验证
– 更换材料:尝试标刻常规材料(如阳极氧化铝、亚克力),排除材料兼容性问题。
– 调整焦距:使用调焦治具或手动升降平台,找到材料表面最佳焦平面。
四、典型故障案例参考
– 案例1:红光正常但无激光——某光纤打标机因控制卡损坏,更换PCI控制卡后恢复。
– 案例2:标刻浅淡——光路中反射镜松动偏移,重新校准后解决。
– 案例3:突然不工作——水泵故障导致激光器过热保护,修复水冷系统后正常。
五、预防性维护建议
1. 定期保养:每月清洁光路组件,每季度检测激光器输出功率。
2. 环境要求:保持工作环境温度10~30℃、湿度≤70%,避免震动与粉尘。
3. 操作规范:标刻前确认材料参数匹配,避免超负荷运行。
六、技术支援准备
若上述步骤无法解决,需记录以下信息以便专业维修:
– 设备型号(如IPG光纤20W、CO2 30W)。
– 故障前后操作记录、报警代码(如有)。
– 激光器电流/电压实测数据、光路校准结果。
七、总结
红光正常但不标刻问题需从“电-光-机-控”四方面系统排查,优先检查参数设置与光路校准,逐步排除硬件故障。定期维护可显著降低此类问题发生率。
